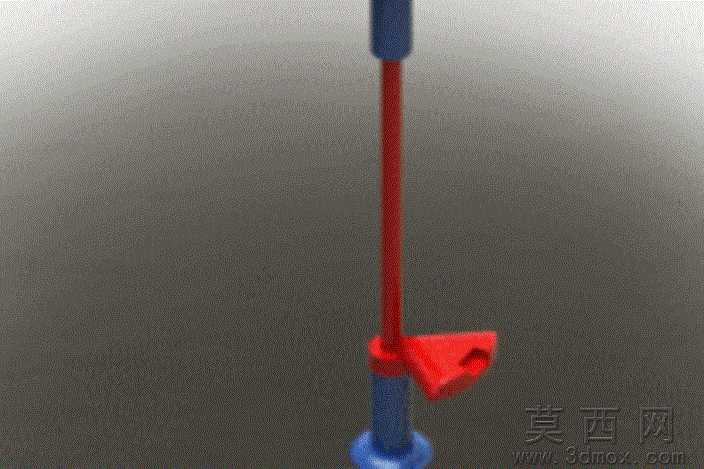

概念型电梯升降输送装置结构设计

垂直输送场景里，传统轿厢式电梯的井道占用率高、改造成本大，很难适配零散工位的短距离物料转运需求，这款概念设计的升降装置，恰好瞄准了这类细分场景的落地痛点。从结构优化视角拆解，装置没有采用常规电梯的曳引轮配重布局，转而用框架式承载主体搭配直线导向副，省去了配重块的安装空间，整体外轮廓尺寸压缩了近三成，能直接嵌入现有流水线的工位间隙，不需要额外开挖井道或者做大面积土建改造。承载平台的边缘做了翻边强化处理，翻边高度控制在15厘米，既不会阻碍物料的上下搬运，又能避免转运过程中小件物料滑落，平台表面预留的T型槽位，可以直接加装工装夹具，适配不同规格的料箱、工件托盘，不用额外打孔做二次加工。导向结构没有选用成本更高的直线导轨，而是用冷拔圆钢搭配自润滑铜套，铜套内壁开有螺旋油槽，日常维护只需要每月加注一次润滑脂，就能保证升降过程的顺滑度，不会出现卡滞、异响的问题，这种搭配在车间多粉尘的工况下，比精密导轨的耐受度高很多，不会因为金属碎屑进入滚道导致导向件提前报废。驱动端的安装座做了腰型孔设计，安装时可以微调驱动组件的同轴度，抵消框架焊接带来的形位公差，避免驱动轴长期受径向力出现断裂隐患。框架的立柱和横梁连接位置，没有采用直接焊接的方式，而是用角件加螺栓锁紧，运输过程中可以拆成扁平组件打包，到现场再组装，能大幅降低物流成本，连接位置的加强筋做了切角处理，避免应力集中导致长期受交变载荷出现焊缝开裂。安全防护层面，装置在升降行程的上下两端都设置了聚氨酯缓冲块，缓冲块的压缩量经过测算，能在极限位置吸收平台的冲击动能，不会出现硬碰撞导致的结构变形，侧面预留的安全光栅安装位，可以直接接入车间的安全回路，一旦有人员肢体伸入运行区域，装置会立刻停止运行。这款设计没有追求冗余的复杂功能，所有结构细节都围绕小空间垂直转运的实际需求做取舍，既可以作为小型电梯用于楼层间的轻型物料输送，也能直接整合进自动化流水线，作为工位间的垂直提升单元使用，没有多余的装饰性结构，每一处构型都对应着实际使用场景里的痛点解决。
