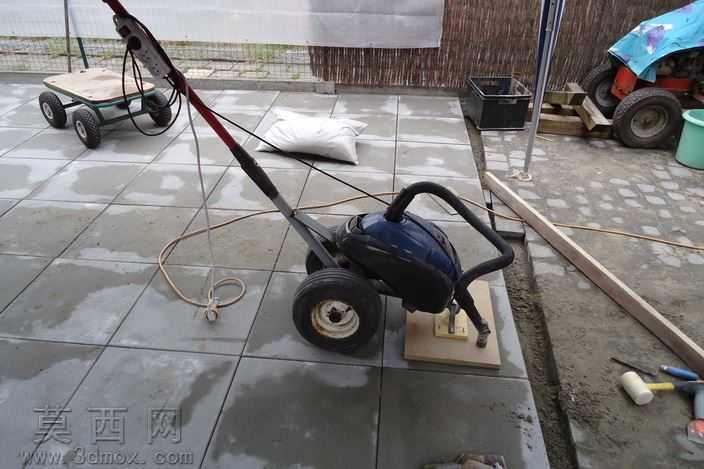

手推式瓷砖铺贴振动压实作业机具

现场铺贴大尺寸瓷砖时，工人手持橡胶锤反复敲击排气的作业方式，很容易出现边角空鼓、砖面受力不均开裂的问题，长时间弯腰作业也会带来职业劳损，这款手推式作业机具的结构设计，刚好对准这类施工痛点做了针对性的适配。

振动单元的固定座没有采用常见的刚性焊接结构，而是在连接面预留了0.8mm的橡胶减震垫安装槽，加工时座体的安装平面铣削粗糙度控制在Ra1.6以内，避免减震垫受压后出现局部应力集中，既能把振动能量均匀传导到下方的压砖板，又能阻断高频振动向上传递到操作扶手，长时间握持作业不会出现手麻的情况。压砖板和机身的连接采用快拆式卡扣结构，卡扣的配合公差控制在H7/g6区间，拆装时不需要额外工具，针对不同尺寸的瓷砖可以快速更换对应规格的压板，卡扣接触面做了渗碳淬火处理，频繁拆装也不会出现磨损松旷的问题。

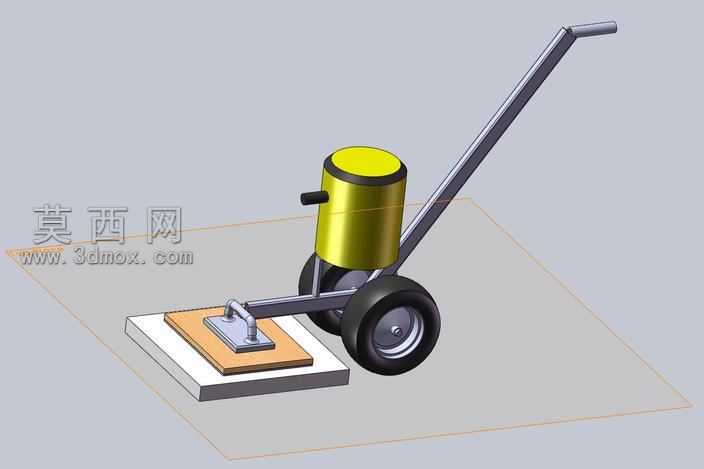

行走轮的轮架采用倾斜式受力设计，轮轴位置比机身重心靠前3cm，作业时压下扶手就能让压板完全贴合砖面，抬起扶手时轮组会自然承接整机重量，转场移动不需要额外搬抬。扶手杆采用薄壁无缝钢管弯折成型，弯折处的圆弧半径控制在管径的3倍，避免弯折处出现应力开裂，表面做喷塑处理，握持区域套有防滑橡胶套，沾了水泥砂浆也不容易打滑。动力单元的外壳采用拉伸铝型材加工，侧壁预留了散热筋结构，连续作业时机身温度不会过高，外壳和内部振动电机的配合间隙控制在0.3mm，既方便装配时的对位，又能避免电机运转时出现额外的晃动异响。

压砖板的工作面贴有2mm厚的聚氨酯垫层，硬度控制在邵氏A60度，接触瓷砖表面时不会刮伤砖面釉层，振动时还能自适应砖面的微小平整度误差，保证整个砖面受力均匀。机身的走线全部隐藏在钢管扶手内部，外部没有裸露的线缆，避免施工现场的水泥砂浆剐蹭破坏线缆绝缘层，开关按钮设置在扶手靠近握持位的位置，单手握持时就能用拇指控制启停，不需要额外抬手操作。整机的重心落在两轮轴线和压板中心的中间位置，作业时不需要额外施加向下的压力，靠机身自重配合振动就能完成瓷砖压实，工人只需要控制行进方向即可，大幅降低作业强度。
