龙门式双吊点配重升降实验装置

项目分类:升降机 发布时间:2016-03-20 ID:97674
  • 龙门式双吊点配重升降实验装置

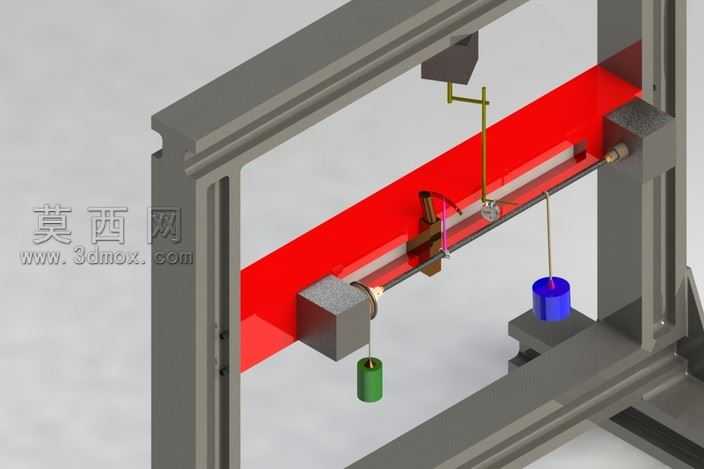

车间里小行程重载升降工位常出现单侧吊点受力偏载的问题,长期运行会导致导轨磨偏、吊索疲劳断裂,这套装置的结构设计刚好对准这类工况的核心矛盾。两侧配重块分别挂在传动轴两端的绕线轮上,红色标识的横梁作为承载面沿着两侧立式导轨滑动,传动轴上的拨叉组件可以手动调整吊点的横向位置,适配不同重心的吊载物,避免偏载带来的导轨侧向力过载。框架采用标准工业铝型材拼接,连接角件的安装孔位预留了0.2mm的装配公差,既保证组装时的对位顺畅,又不会因为间隙过大导致框架晃动,导轨安装面特意做了凸台定位,省去后期打表找正的繁琐工序,加工时只需要一次装夹就能铣出两侧导轨的基准面,平行度误差能控制在0.1mm以内。传动轴两端的轴承座采用嵌入式安装,轴承外圈和座孔的配合选了过渡配合,装配时不用铜棒猛敲,借助工装就能平稳压入,后期维护更换轴承也不会刮伤座孔内壁。吊索选用细直径不锈钢钢丝绳,绕线轮上开了螺旋导向槽,收放绳索时不会出现乱绳叠压的情况,下方的配重块做了沉孔设计,吊索端头的锁头完全藏在沉孔里,升降过程中不会和周边结构发生剐蹭。中间的蓝色限位块装在底座上,刚好对应横梁下降的最低位置,表面贴了聚氨酯缓冲垫,硬接触带来的冲击能被缓冲垫吸收大半,不会因为频繁落位震松框架上的连接螺丝。手动操作的拨杆装在传动轴中部,握持位置做了滚花处理,手上沾了切削液也不会打滑,拨杆和传动轴的连接用了圆锥销定位,传递扭矩时不会出现相对转动,长期操作也不会松旷。这套结构没有用复杂的电控元件,纯机械传动的可靠性很高,既可以作为教学实训的演示装置,也能直接改造成小型工位的手动升降台,调整配重块的重量就能适配不同的额定载荷,改造成本很低,适配性很强。
