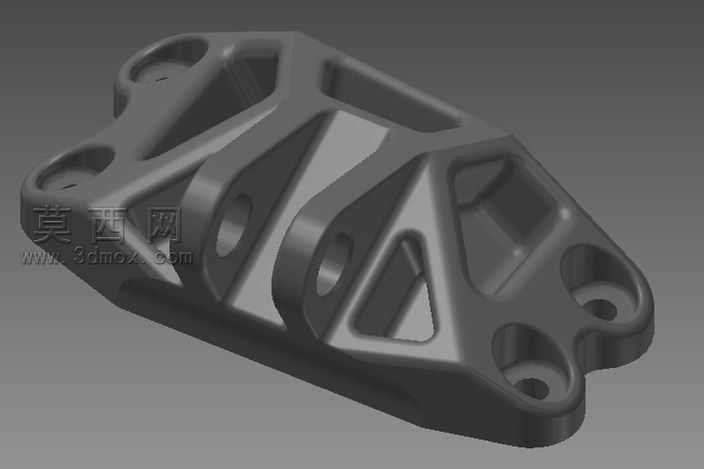

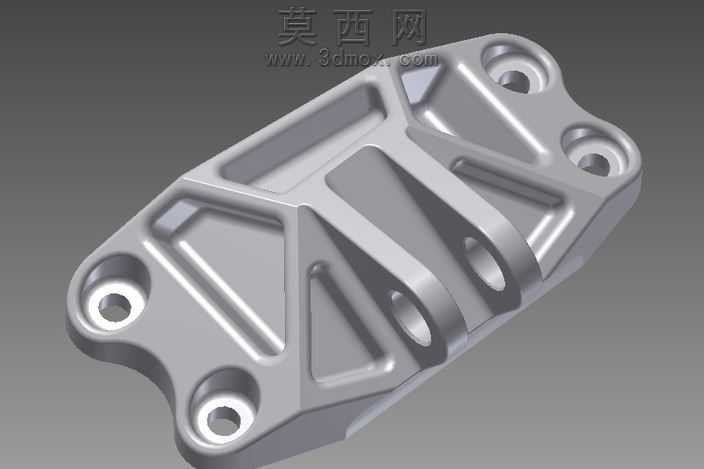

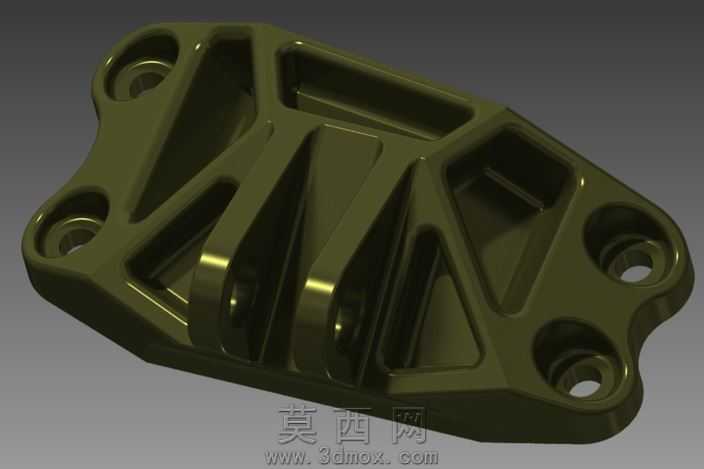

交通运输用轻量化镂空三角加强连接支架

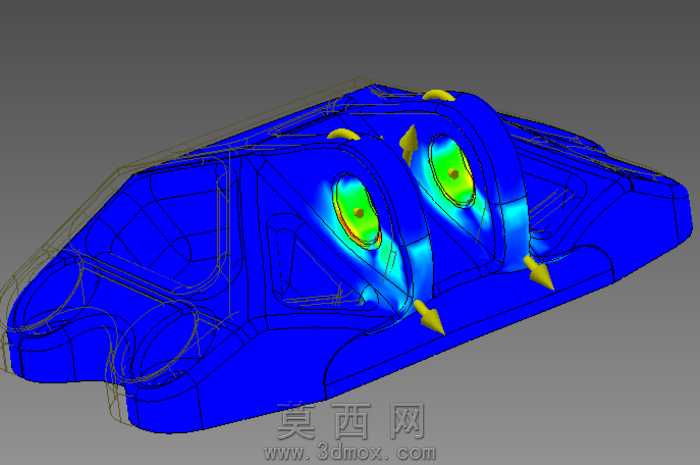

封闭舱内狭小安装空间里的承重支架，最容易踩的坑就是盲目减重挖空，最后落得刚度不足、动载下形变量超差的下场，这款支架的结构取舍刚好踩中了这类构件的优化平衡点。多组安装孔位的同轴度公差被放在优先级最高的位置，孔周特意做了局部加厚的凸台，没有顺着整体壁厚做等厚挖空，避免螺栓锁紧时孔位周边应力集中出现微裂纹，哪怕是反复拆装检修，孔位的形位精度也能保持稳定。三角镂空的筋条走向完全顺着载荷传递路径排布，没有为了视觉上的规整做对称式等距挖空，靠近受力端的筋条厚度比远端厚出近三分之一，那些看似不规则的镂空边缘，都做了连续的圆弧过渡，没有直角拐点，能把交变载荷下的应力峰值削去近四成，不会在筋条交接处萌生疲劳裂纹。支架和安装面贴合的基准面没有做全幅面接触，只在每个安装孔周边留了环形的贴合凸台，其余区域做了0.2mm的下沉处理，既减少了精加工的面积，降低加工成本，还能避免安装面平面度不足导致的锁紧翘曲，哪怕安装基面有轻微的加工误差，也能保证每个螺栓的锁紧力均匀传递。侧面的定位销孔做了微小的导入倒角，装配时不用反复对位调整，销子滑入就能自动找正位置，不会因为孔口毛刺卡滞耽误装配节奏。筋条和主体交接的位置没有留清根直角，全部做了适配铣刀加工的圆角，不用后续额外做电火花清根，一次走刀就能完成型面加工，加工时的刀具震颤也能被圆弧过渡抵消，不会出现接刀痕影响表面质量。整个构件没有多余的装饰性结构，每一处挖空、每一段加厚、每一个倒角都对应实际工况里的具体问题，既把重量压到了同载荷级别支架的较低水平，又没牺牲长期动载下的结构可靠性，哪怕是在持续振动的交通运输设备舱内长期使用，也不会出现刚度衰减、连接松动的问题。
