台式机CPU散热轴流风扇结构设计

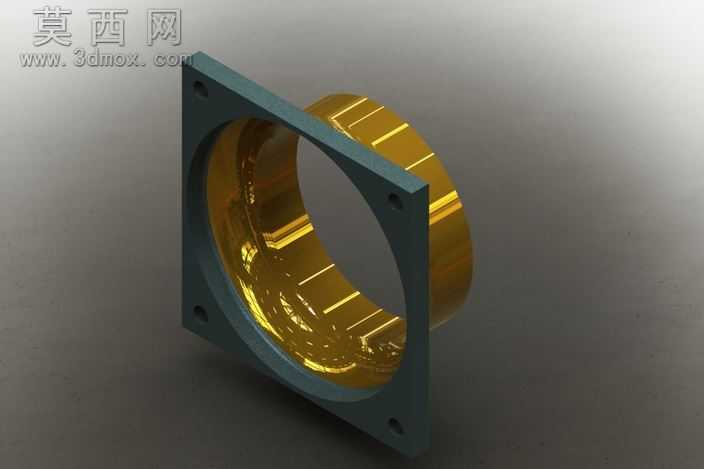

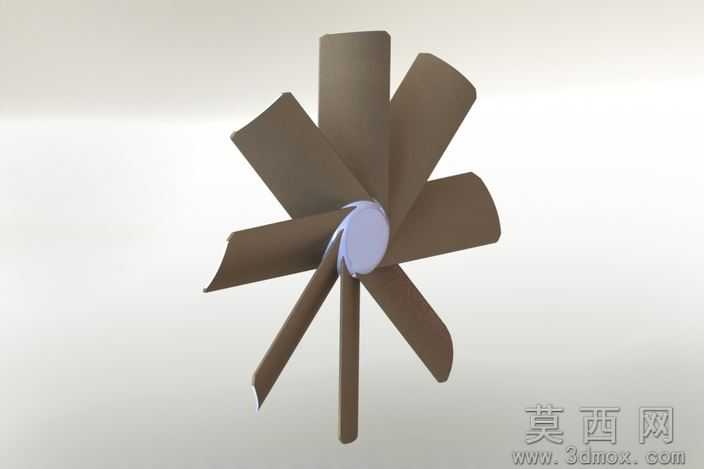

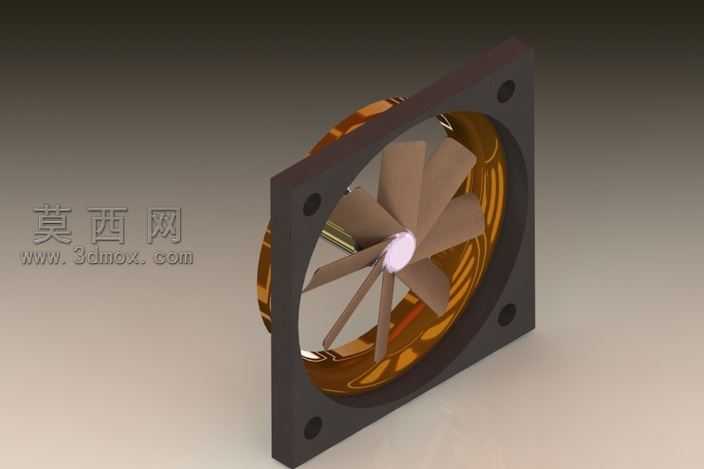

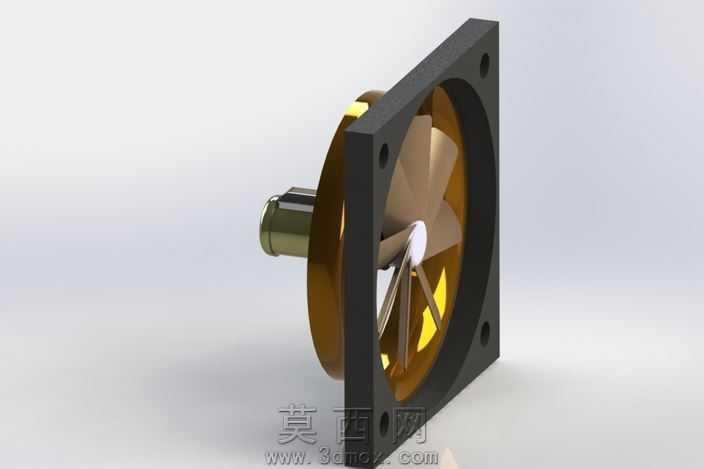

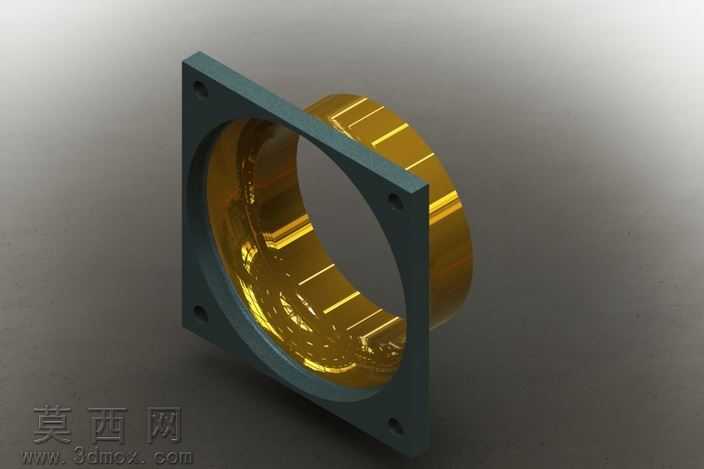

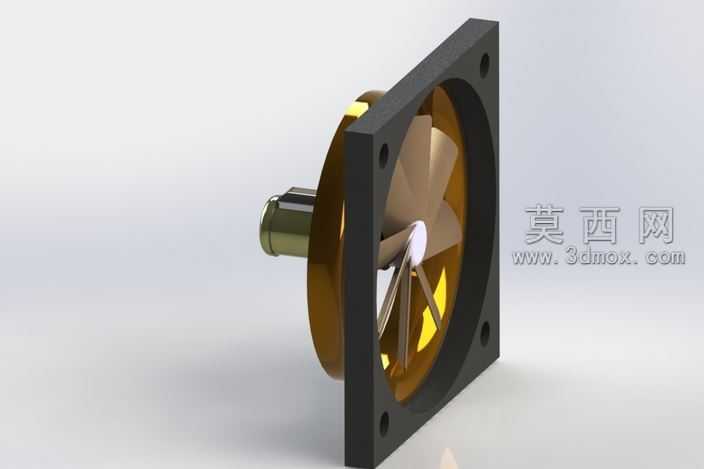

常规80mm规格台式机散热风扇在长期高转速运行时，外框安装孔位易因螺丝锁附应力集中出现微裂纹，扇叶叶根与轮毂连接处也常因交变气流载荷出现疲劳断裂隐患，这套结构在设计阶段就针对这类加工与装配痛点做了针对性调整。外框四个角的安装沉孔做了0.2mm的圆角过渡处理，锁附螺丝时应力不会集中在孔位直角边缘，注塑成型时也能避免边角缺胶的问题，框体内部的导流环做了1.5°的拔模斜度，开模顶出时不会刮伤环体内壁，减少后期动平衡调试的工作量。扇叶采用不等距七叶布局，相邻叶片的夹角差控制在3°以内，既可以打散高速旋转时的气流共振频率，降低运行风噪，叶根位置做了渐变加厚处理，从轮毂处的2.3mm厚度平滑过渡到叶尖的0.8mm，既保证了叶片整体的结构强度，又不会额外增加转动惯量，轮毂中心的轴孔配合公差控制在H7级别，和电机轴装配时不用额外涂胶就能保证同轴度，减少高速转动时的径向跳动。扇框和叶片之间的径向间隙控制在0.3mm，这个间隙值既不会因为间隙过小导致叶片转动时蹭到框壁，也不会因为间隙过大出现气流回流损失，实测在2000转转速下，风压比同规格常规等距叶片风扇高8%左右，运行噪音低2.1dBA。外框侧边的走线槽做了藏线式设计，供电线从框体内部的凹槽引出，不会凸出于框体表面，安装到CPU散热器塔体上时不会出现压线、卡线的问题，四个安装角的减震胶垫预留槽深度做了0.5mm的公差适配，市面上常规的3mm厚度硅胶减震垫都能完美嵌入，不用额外修剪。扇叶表面做了镜面抛光处理，注塑时采用高光模温控制，叶片表面粗糙度能达到Ra0.8，气流划过叶片表面时的摩擦阻力更小，长期积灰后也更容易清理，轮毂背面的动平衡配重槽做了隐藏式设计，配重块卡入后不会凸出于轮毂表面，不会打乱轮毂附近的气流走向。这套结构没有采用花哨的灯光设计，所有细节都围绕长期运行的可靠性、装配的便捷性以及散热效率做取舍，没有多余的冗余结构，注塑成型时的成品率比常规结构高12%左右，装配时单台风扇的组装工时能缩短8秒，适合批量生产应用在台式机CPU风冷散热场景中，即使在机箱内部高温高湿的环境下长期运行，结构件的形变量也能控制在0.1mm以内，不会出现扇叶蹭框、安装位开裂的问题。
