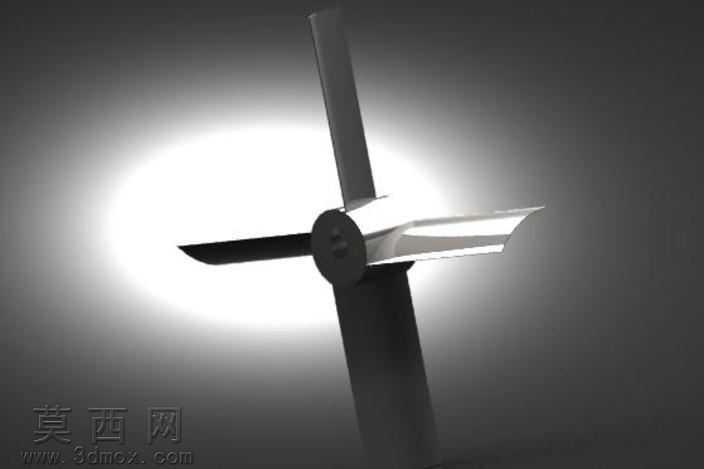

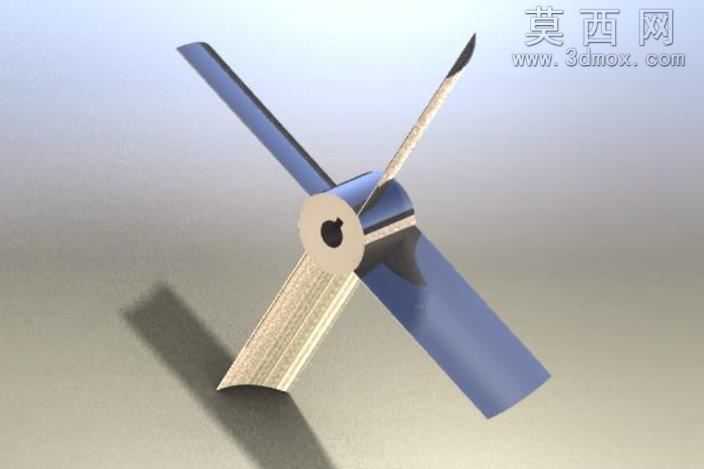

四叶家用轴流风扇叶片结构设计

家用小风扇长期使用后容易出现扇叶根部开裂、动平衡失准引发整机抖动的问题，根源在于叶片与中心轮毂的衔接处应力集中，常规直角过渡的结构在高速旋转时，离心力会反复拉扯衔接位的材料，尤其是ABS注塑成型的扇叶，长期受交变应力作用很容易出现微裂纹，最终扩展为断裂故障。这款四叶扇叶的设计在轮毂衔接处做了渐变式的圆弧过渡，没有生硬的直角转折，叶片根部的厚度从叶尖往轮毂方向逐步递增，靠近轮毂的位置厚度达到叶尖的2.3倍，能把旋转时产生的离心力均匀分散到整个轮毂接触面，避免局部应力峰值超过材料的疲劳极限。叶片的曲面没有采用等螺距的简单扭转，从靠近轮毂的根部到叶尖位置，安装角逐步递减，根部区域的安装角偏大，能弥补轮毂附近线速度不足带来的送风效率损失，叶尖位置的安装角收窄，能减少叶尖处的气流涡旋，降低旋转时的气动噪音，同时叶尖位置做了微小的上翘切边，能打散叶尖逸出的涡流，避免涡流拍打防护网产生高频异响。中心轮毂的内孔做了D型定位切面，不是常规的圆形通孔，装配时能和电机输出轴的扁位完全贴合，不需要额外打胶就能传递扭矩，避免长期正反转切换（部分带摇头功能的风扇会有微小的反向力矩）出现的轴孔打滑问题，轮毂端面还预留了0.15mm的沉台，装配时能和电机端盖的凸台完全贴合，控制轴向窜动量在0.1mm以内，减少旋转时的轴向跳动。叶片表面做了细微的哑光蚀纹处理，不是高光亮面，一方面注塑成型时能减少表面缩痕的出现，因为叶片壁厚不均，亮面很容易暴露厚薄过渡位置的缩水缺陷，另一方面哑光表面不容易积灰，日常清洁时用抹布就能直接擦除浮尘，不会像亮面那样残留水渍和擦痕。四片叶片的排布没有采用完全等角度的90度均分，相邻叶片的夹角做了2度以内的微小错位，能打破旋转时的固定频率共振，避免扇叶转动频率和电机支架、防护网的固有频率重合，引发整机的共振噪音，这种微差排布不会影响动平衡精度，却能大幅降低特定转速下的嗡鸣问题。轮毂的壁厚控制在2.2mm，和叶片根部的厚度差控制在1mm以内，注塑成型时能让整个零件的冷却速度保持一致，不会因为轮毂位置过厚出现缩孔，也不会因为壁厚差过大产生内应力，导致零件放置一段时间后出现翘曲变形，影响最终的动平衡表现。
