带安装耳的通风式塑料端盖结构设计

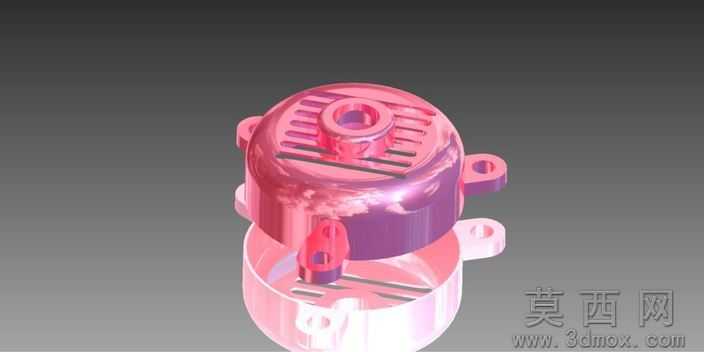

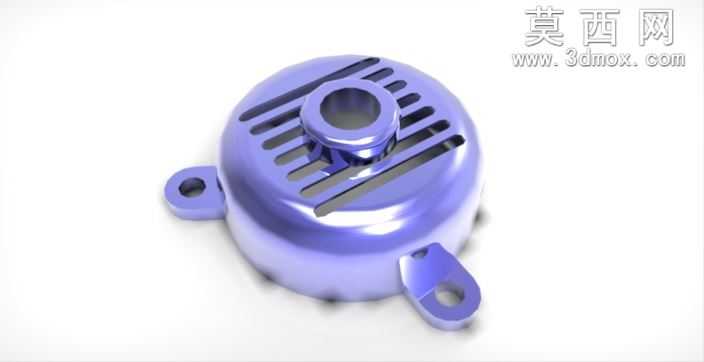

这类带通风槽的圆形塑料端盖，在门窗配套的小型动力组件防护场景里，最容易被忽略的是注塑脱模后的形变问题——周向排布的狭长通风槽如果槽宽公差把控不严，不仅会让内部防尘网的嵌装出现松脱或卡滞，三个带孔安装耳的位置度偏差，还会直接导致现场装配时螺丝无法对齐基座螺孔，强行拧入还会造成耳片根部应力开裂。端盖中心的凸起轴套部位，壁厚比周边壳体厚出近一倍，注塑冷却时如果不做局部减薄的偷胶处理，表面极易出现缩痕，既影响外观平整度，还会让轴套与内部转轴的配合间隙出现不均匀偏移，运转时产生额外的摩擦异响。通风槽的边缘做了微小的圆弧过渡，没有尖锐的直角棱边，一来能避免注塑时熔体在直角处出现流动滞止造成缺胶，二来日常维护擦拭时不会划伤操作人员，也能减少灰尘在棱边处的堆积，降低清洁频次。三个安装耳并非完全对称排布，其中一个耳片的开孔方向做了微小的角度偏移，刚好适配基座上的防呆定位柱，装配时无需反复比对角度，能直接卡入预定位位置，哪怕是新手操作也不会装反。端盖内壁靠近开口的位置做了一圈浅止口，与基座配合时能形成迷宫式的密封结构，不需要额外加装密封圈就能阻挡大部分飞溅的雨水与灰尘，适配门窗户外安装的复杂工况，同时减少了零件数量，降低整体装配成本。耳片与主体连接的位置做了渐变的加厚过渡，没有生硬的直角转接，能分散螺丝锁紧时的应力，避免长期受震动后耳片从根部断裂。表面的紫色质感并非后期喷涂，是在塑料原料中直接添加色母注塑成型，不会因为长期日晒雨淋出现掉漆褪色，能保持长期的外观一致性，适配门窗外露部件的耐候需求。中心轴套的内孔做了微小的脱模斜度，既方便注塑时顶出脱模，也能让转轴插入时起到导向作用，不会出现卡滞刮伤轴面的问题。通风槽的排布避开了安装耳的受力路径，不会因为开槽削弱壳体的整体结构强度，哪怕受到意外的外力冲击，壳体也能将受力均匀分散到三个安装耳上，不会出现从槽位开裂的情况。
