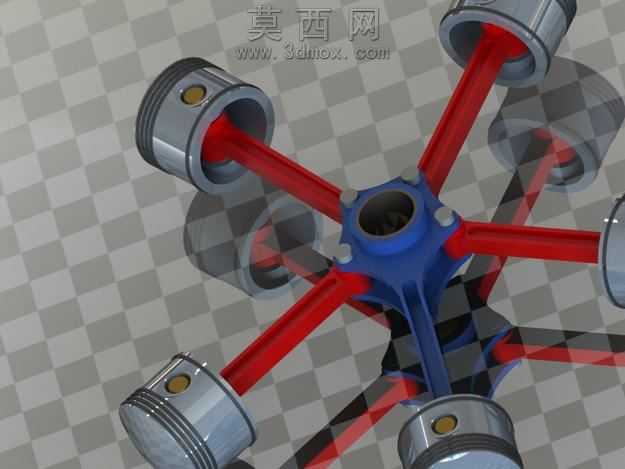

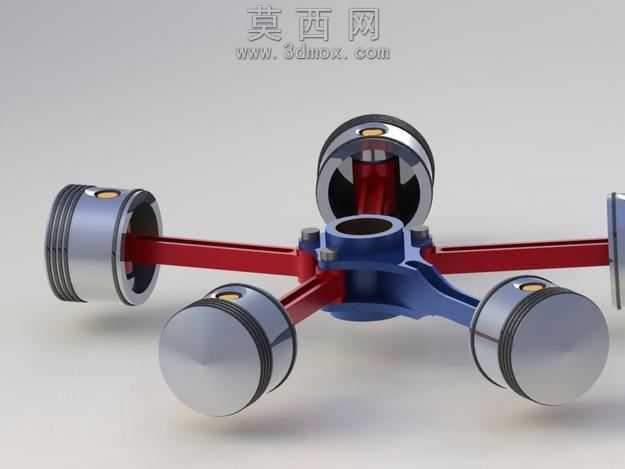

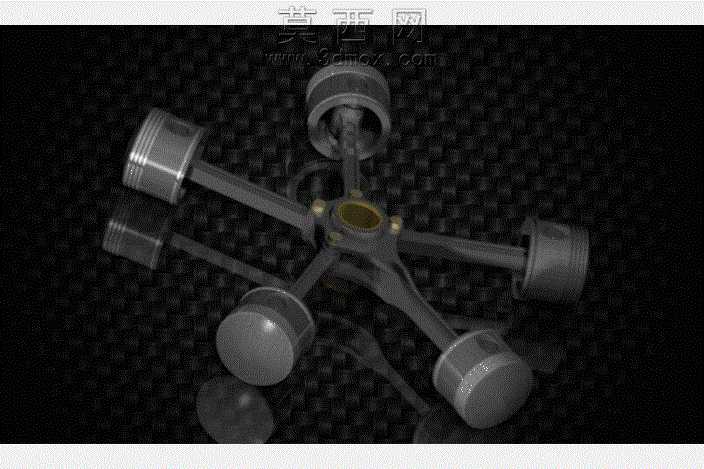

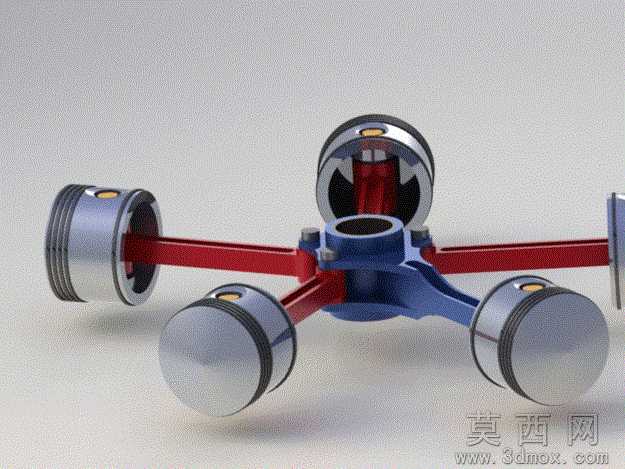

小排量航空动力单元的径向引擎装配环节,最容易被忽略的隐患来自多组活塞连杆的同步公差累积,五组活塞沿中心曲柄呈放射状均布的结构,哪怕单组连杆与曲柄销的配合间隙超出0.02mm,高速运转时就会出现偏磨震颤,直接拉低整机输出效率。中心曲柄座的轴孔同轴度是整套机构的精度基准,加工时要先完成五组连杆安装凸台的平面铣削,再一次装夹镗削中心主轴孔,避免二次装夹带来的位置度偏差,五组连杆的铰接孔中心必须落在同一分度圆上,相邻孔的夹角误差不能超过0.1度,否则活塞往复行程会出现长短差,做功时序紊乱。活塞销与连杆小头的配合选用过渡配合,装配时不用蛮力敲入,借助热胀冷缩的特性将连杆小头均匀加热到120摄氏度,快速对准活塞销孔推入,冷却后就能获得足够的抱紧力,同时不会划伤配合面。活塞环槽的加工深度要严格匹配活塞环的厚度,槽侧的粗糙度控制在Ra1.6以内,保证活塞环在槽内可以自由张缩,又不会出现过大的旷量,避免燃烧室漏气。连杆杆身做了变截面处理,靠近曲柄的位置截面更厚,承受交变载荷的能力更强,靠近活塞销的一端适当收窄,减少往复运动的惯量,五组连杆的重量差控制在2g以内,高速运转时的动平衡表现更稳定。中心曲柄的润滑油道要做交叉孔去毛刺处理,避免铁屑残留堵塞油道,运转时无法给各铰接点输送润滑油,造成干磨烧蚀。活塞顶面的凹坑造型是为了匹配燃烧室的压缩比设计,加工时要保证凹坑的容积误差在设计值的1%以内,避免压缩比偏差带来的爆震问题。装配完成后要手动盘动中心主轴,感受每一组活塞往复运动的阻力是否均匀,没有卡滞点才算合格,后续做动平衡测试时,只需要在曲柄的平衡块上做微量配重调整,就能满足高转速运转的平稳性要求。这类径向结构的动力单元,相比直列布局的同排量引擎,轴向尺寸更紧凑,曲轴长度更短,刚性更强,很适合用在轻型飞行器、小型摩托艇这类对安装空间有严格限制的动力场景,每一处配合公差的把控,都直接决定了整机的使用寿命和输出稳定性。
- 全部评论(0)
- 模板大小 16.79 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,其它,效果图,CATIAV5,
- 软件分类 发动机
