Nema17步进电机高精度三维建模作品

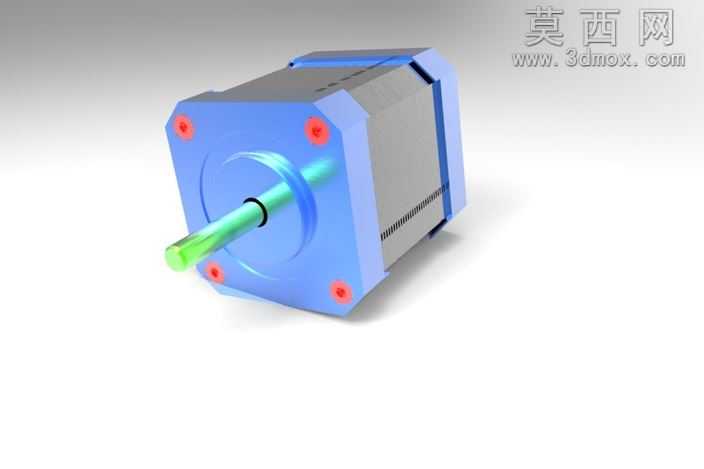

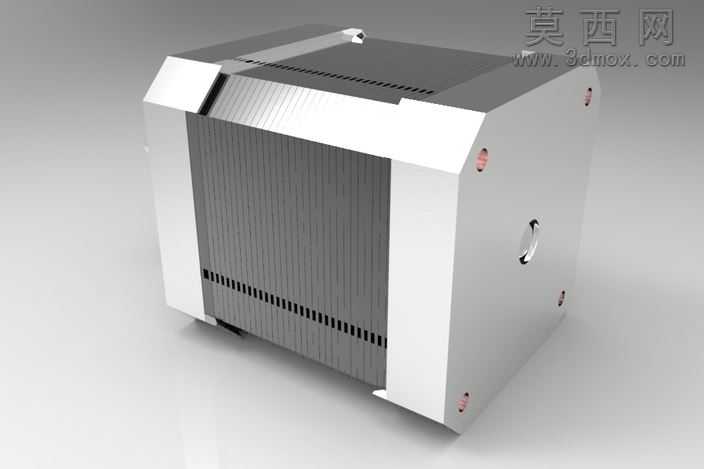

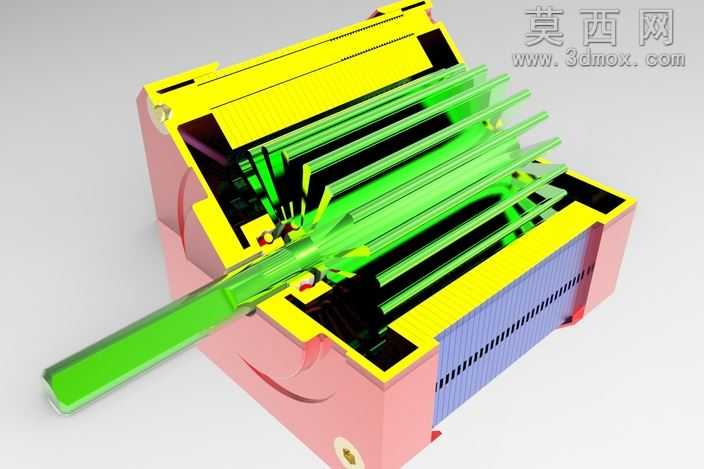

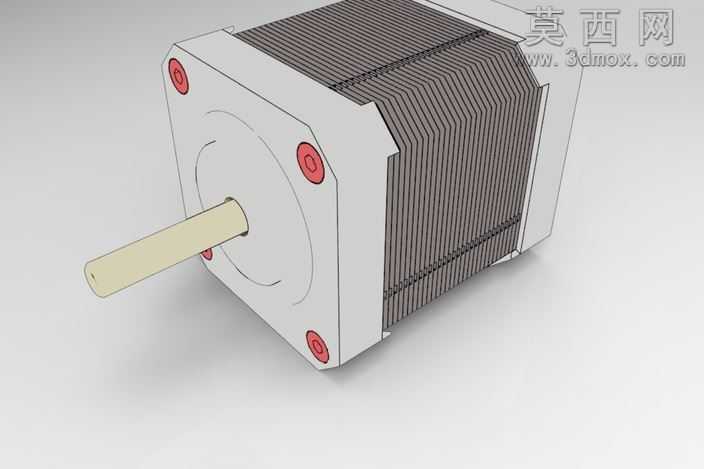

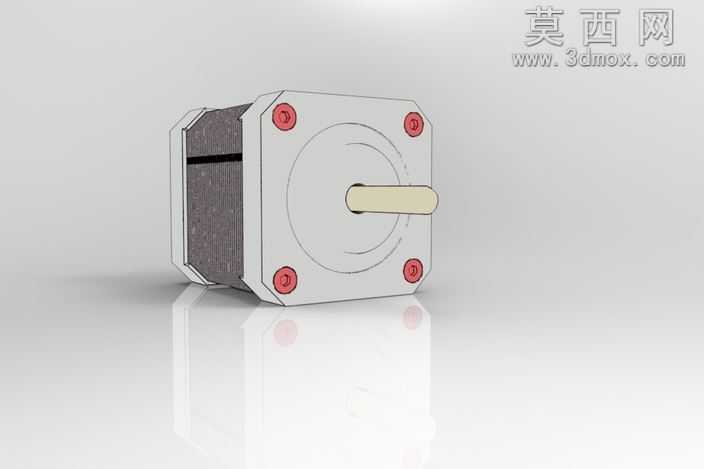

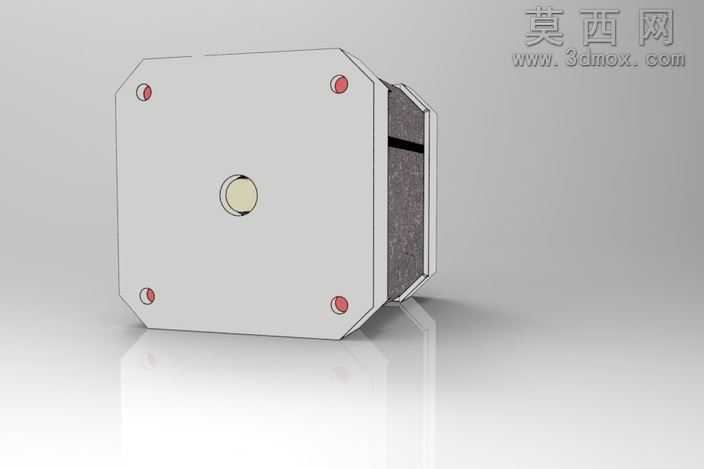

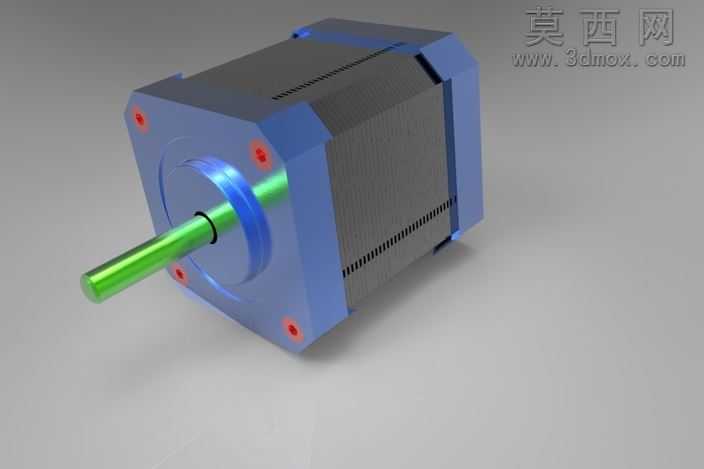

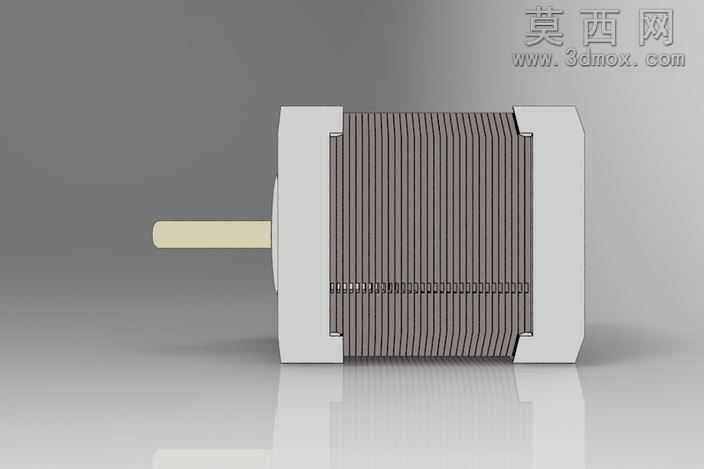

本作品为Nema17规格步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，对电机的各个组成结构进行了1:1比例的还原设计。建模阶段首先从电机前端法兰安装座入手，精准绘制了四个安装固定孔的位置、孔径与沉台结构，还原了法兰端面的定位基准特征，保证模型安装接口与实物完全匹配。输出轴部分还原了轴径、轴伸长度以及轴上的卡环槽结构，对轴端的倒角细节也做了精细化处理，还原实际零件的加工特征。电机机身部分还原了定子叠片构成的方形机身结构，对机身表面的散热通风槽做了等距阵列建模，还原了实际电机的散热结构特征，机身与端盖的配合止口也做了精准的结构还原，保证各部件装配关系准确。后端盖部分还原了出线结构与端盖固定的细节特征，对端盖与机身的连接点位做了对应匹配。材质渲染阶段，前端法兰与后端盖采用蓝色阳极氧化铝材质，调整了金属粗糙度与反射参数，还原铝合金氧化后的哑光金属质感；输出轴采用光亮镀铬钢材材质，调整了高光反射参数，还原金属轴的光亮质感；机身定子叠片部分采用深灰色硅钢片材质，添加了细微的叠层纹理，还原硅钢叠压的真实质感；安装孔位的红色密封胶圈采用红色橡胶材质，调整了漫反射与轻微反光参数，还原橡胶件的视觉特征。整体渲染采用柔和的工业产品布光，通过主光、辅光与轮廓光的搭配，清晰展现电机各部分的结构层次与材质差异，避免过强反光遮挡结构细节。设计过程中优先保证模型的结构准确性，所有尺寸均参考Nema17步进电机的公开工业规格参数，确保模型可用于机构装配模拟、产品展示、教学演示等场景，各部件可拆分装配，清晰展现步进电机的外部结构组成，还原了该型号步进电机作为精密驱动部件的典型外观特征，建模过程中对圆角、倒角等工艺细节做了统一处理，避免出现尖锐棱角，符合实际机械零件的加工工艺特征，整体模型布线规整，无冗余面，可适配不同的三维应用场景需求。
