管道用对夹式蝶阀4.0基石硅片结构设计

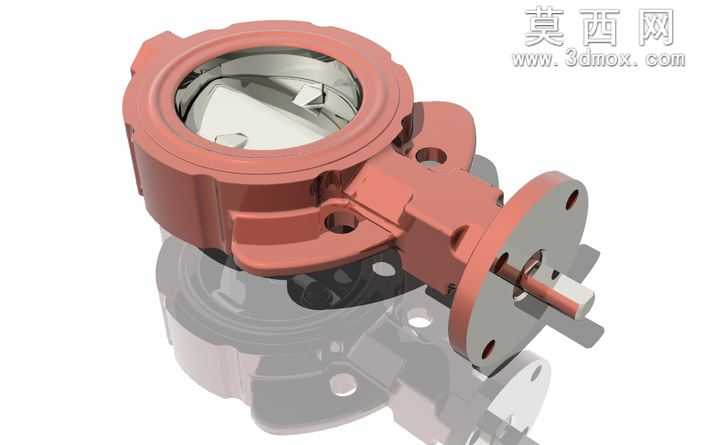

本作品为管道系统专用对夹式蝶阀三维建模成果，建模阶段严格遵循管道建设领域通用标准规范，以量产在役的成熟重点产品为原型开展逆向复刻与参数化建模，确保模型结构与实际工业产品完全一致，可直接用于产品结构校验、管路装配模拟、教学演示等场景。建模过程中首先梳理蝶阀的整体装配逻辑，将产品拆分为阀体、阀板、阀杆、密封组件、连接法兰端、驱动连接端六大核心模块，逐一完成单个零件的参数化绘制：阀体部分采用对夹式薄型结构设计，建模时精准还原阀体周向的安装定位孔、密封槽、加强筋结构，对阀体流道部分做平滑过渡处理，还原实际产品的流道线型，避免建模过程中出现结构干涉、壁厚不均的问题；阀板部分采用偏心结构设计，匹配4.0规格基石硅片密封副，建模时精准还原阀板与阀杆的连接卡槽、密封面的贴合弧度，确保阀板转动过程中与硅片密封件的配合间隙符合实际装配要求；阀杆部分做阶梯轴结构建模，还原轴端的驱动连接方头、轴身的密封定位台阶、与阀板的防转连接结构，还原实际产品中阀杆的受力结构特征。材质与渲染阶段，针对不同零件匹配对应工业材质：阀体部分采用喷涂防锈漆的铸钢材质，调整材质粗糙度、金属度参数还原铸铁件表面的哑光漆面质感，对阀体边角的漆面磨损效果做细微处理提升真实感；阀板、阀杆等金属过流部件采用抛光不锈钢材质，调整反射参数还原金属表面的高光质感；密封硅片部分采用半透明硬质硅橡胶材质，添加轻微的次表面散射效果还原硅基密封件的材质特性；连接法兰端做镀锌金属材质处理，还原法兰安装面的机加工纹理。整体装配阶段严格按照实际产品的装配顺序添加配合约束，还原阀板绕阀杆0-90度转动的活动行程，对所有配合面做干涉检查，确保不存在结构穿模、配合错位的问题，模型整体为装配体结构，可拆分单个零件查看细节结构，也可用于管路系统的整体装配模拟。设计过程中充分考虑产品的实际应用场景，针对海洋管路、工业流体输送等使用场景的结构要求，还原了产品的防腐结构、密封压紧结构、安装定位结构，确保模型结构符合量产产品的设计逻辑，仅作为设计参考使用，可帮助设计人员快速理解对夹式硅密封蝶阀的结构原理，也可用于产品改型设计的基础模型使用。
