双线圈气动电磁阀三维结构设计

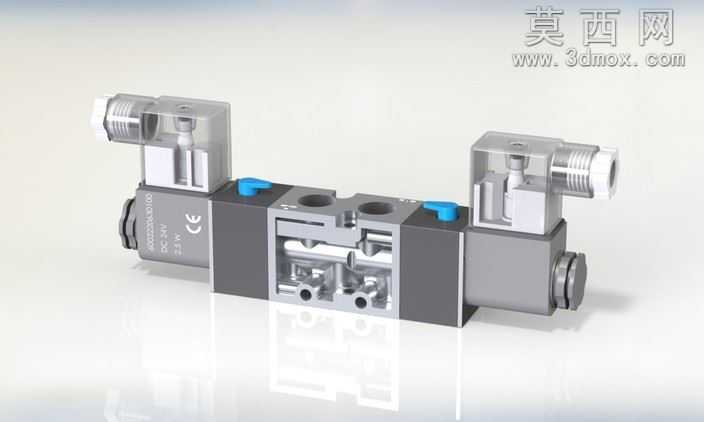

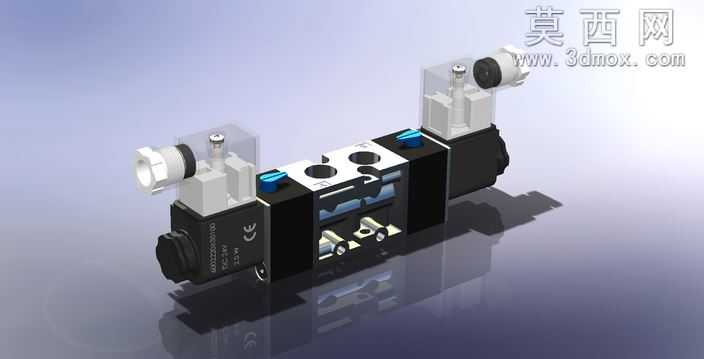

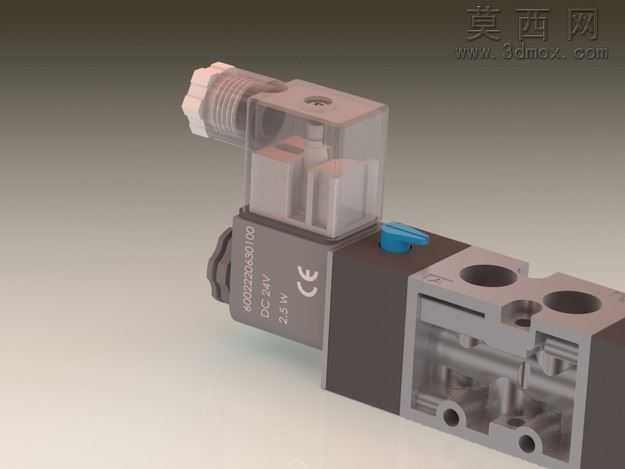

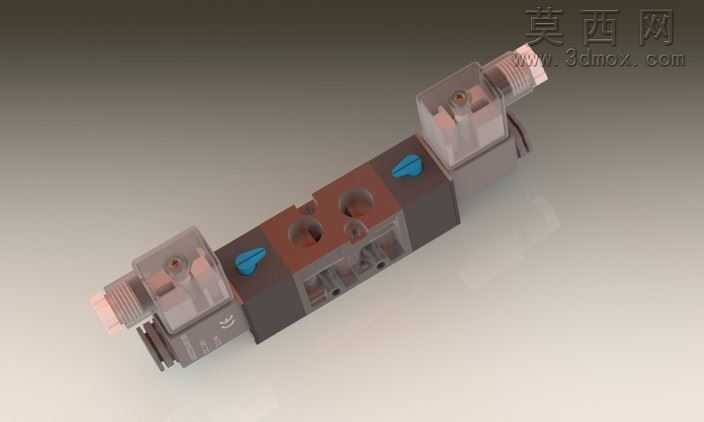

本作品为双线圈二位五通气动电磁阀的三维结构模型，建模过程严格遵循气动元件的实际生产尺寸规范，先通过基准面定位完成整体布局的草绘规划，依次构建阀体主腔体、两端电磁驱动模块、手动控制按钮、气路接口等核心结构。建模阶段对阀体内部的阀芯滑道、密封槽位、通气孔道做了等比例还原，每一处倒角、密封台阶的尺寸都匹配工业气动阀的通用设计标准，两端电磁线圈部分还原了接线腔体、线圈骨架、动铁芯、复位弹簧的装配关系，手动应急按钮的按压行程、限位结构也做了完整呈现，避免出现结构干涉的问题。材质渲染阶段，阀体主体采用哑光铸铝材质表现金属压铸的质感，电磁线圈外壳使用半透明工程塑料材质，既展现内部线圈的大致轮廓，也还原工业塑料的磨砂质感，密封件部分使用黑色丁腈橡胶材质，金属接头部分做了镀镍亮面处理，手动按钮使用醒目的蓝色工程塑料材质，区分不同功能部件。模型采用剖视视角展示内部结构，可清晰看到阀芯在阀腔内的装配位置、密封圈的排布、气路连通的走向，直观呈现电磁阀得电换向、失电复位的工作原理。设计过程中充分考虑气动阀的实际装配逻辑，所有零件的配合公差符合气动元件的行业规范，既可以作为气动回路设计的选型参考模型，也可用于气动原理教学的演示素材，帮助使用者直观理解双电控电磁阀的结构组成与工作逻辑，模型的结构拆分清晰，也可用于拆解装配动画的制作，完整展现气动阀从零件到整机的装配流程。
