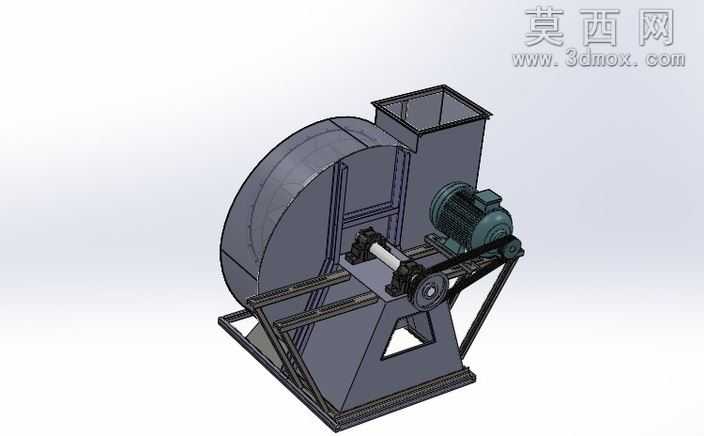

1500mm工业离心风机结构设计模型

本模型为1500mm规格工业离心风机的三维设计成果，采用SolidWorks完成全参数化建模，完整还原了该类风机的全部结构细节，可用于结构校核、生产参考与教学演示。建模过程中首先依据离心风机的气动设计参数确定蜗壳的型线轮廓，通过放样、曲面缝合、加厚等特征命令构建出蜗壳主体，蜗壳上部设置方形进风口与出风口法兰结构，法兰处预留标准螺栓安装孔位，保证与外接通风管道的装配兼容性。叶轮部分采用多叶片阵列建模方式，按照前向叶片的倾斜角度完成单个叶片的草图绘制与拉伸，通过圆周阵列命令均匀排布于叶轮轮毂上，轮毂与主轴的配合位置设置轴孔与键槽结构，还原真实的传动配合关系。传动系统部分完整构建了皮带传动结构，包含主动皮带轮、从动皮带轮与三角带模型，主动轮与驱动电机输出轴配合，从动轮与风机主轴连接，电机通过安装座固定于机架侧方，机架部分采用型钢焊接结构建模，通过结构件命令生成各段方钢支架，支架间设置斜向加强筋提升整体结构刚性，机架底部预留安装固定孔位，同时构建了轴承座模型，还原主轴的双支撑定位结构，保证风机运转时的同轴度与稳定性。材质渲染阶段，为蜗壳、叶轮、机架部分赋予哑光深灰钢材材质，模拟实际设备的碳素钢焊接喷涂效果，为电机外壳赋予铸铁质感材质，为三角带赋予黑色橡胶材质，为轴承座、皮带轮赋予机加工金属光泽材质，通过环境光源调整突出各部件的结构轮廓与装配关系，清晰展示风机的内部传动布局与外部安装结构。设计过程中充分考虑了该规格风机的实际运维需求，在电机与机架的连接位置预留了调节腰型孔，可用于调整皮带张紧度，蜗壳的检修位置预留了检修门的安装结构，整体装配关系完全符合工业离心风机的实际生产制造标准，各部件间无干涉问题，可直接生成工程图用于生产下料参考。
