可调式鲤鱼钳五金工具三维建模作品

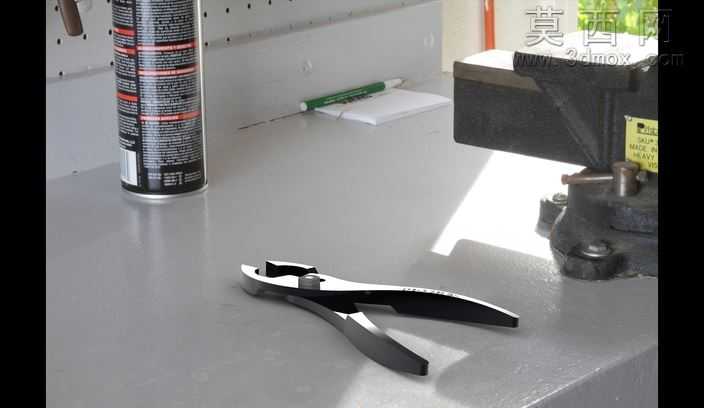

本作品为可调式鲤鱼钳的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械加工工艺与实际产品的结构逻辑，保证模型还原度与工程实用性。建模初始阶段先梳理鲤鱼钳的整体功能结构，将其拆分为固定钳身、活动钳口、铰接销轴、钳柄防滑结构四个核心组成部分，采用自顶向下的设计思路先绘制整体布局草图，确定钳身总长、最大开口尺寸、铰接点位置等核心参数，再对每个零件进行单独的精细化建模。固定钳身部分采用拉伸凸台命令构建主体轮廓，针对钳口的齿形夹持面，通过绘制单齿截面草图后阵列的方式完成齿形结构，保证齿距、齿深与实物一致，同时对钳身的减重凹槽、加强筋结构做了等比例还原，避免模型出现冗余面与非必要倒角。活动钳口部分重点还原可调式卡位结构，通过多步切除命令完成卡位齿槽的建模，保证卡位结构与固定钳身的齿槽能够精准啮合，实现开口档位的调节功能，铰接孔位置严格按照同轴度要求建模，预留销轴装配的合理公差。销轴零件采用回转体建模命令完成，表面做了光滑度处理，还原销轴的装配定位特征。钳柄部分还原了符合人体工学的弧形轮廓，针对握持区域的防滑纹理，采用包覆命令完成纹理结构的构建，同时对钳身与钳柄的过渡区域做了圆角处理，还原实际产品的冲压加工圆角特征。材质与渲染阶段，为钳身主体赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原五金工具的磨砂金属质感，销轴部分赋予亮面镀铬材质，与钳身形成材质区分，渲染时采用工作室三点布光，突出钳身的结构轮廓与金属质感，同时添加环境光遮蔽效果，让齿形、铰接缝隙等细节结构更具层次感。装配阶段采用同轴、重合、限位等配合命令完成整体装配，验证活动钳口的档位调节、钳身开合动作无干涉，整体模型结构完整，细节还原度高，可用于五金工具产品展示、维修教学演示、机械结构科普等场景。
