数控PCB钻床铝型材基座框架结构设计

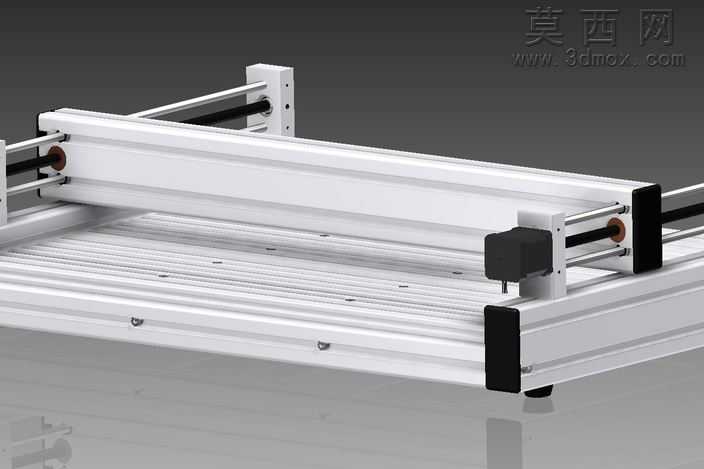

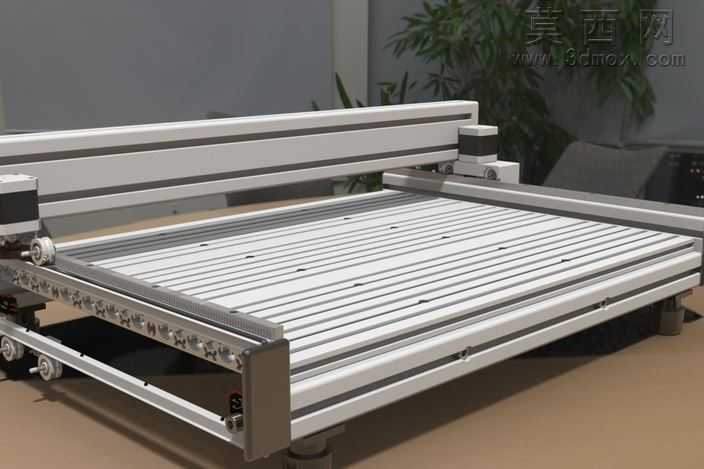

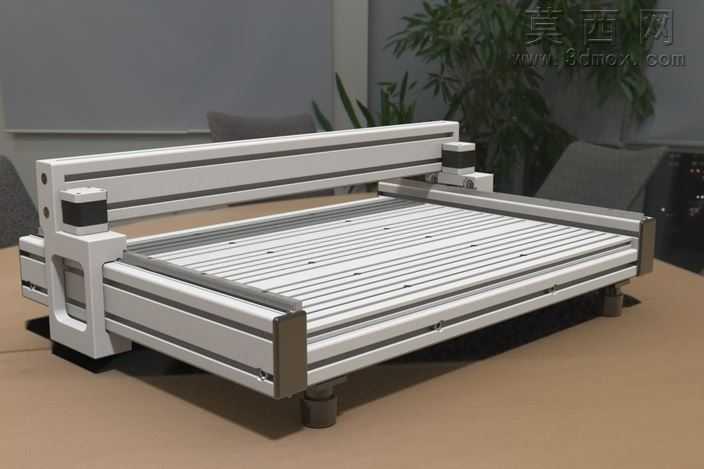

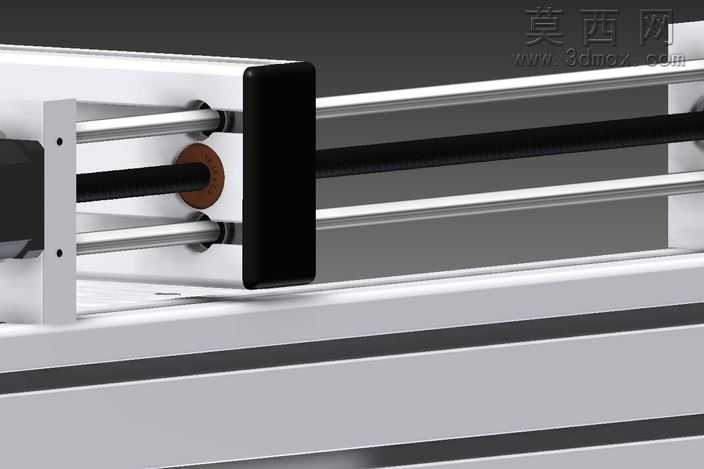

本作品为数控PCB钻床的基座框架三维设计，整体采用工业铝型材作为主体搭建材料，建模过程中严格遵循铝型材的标准截面参数，对型材的槽道、端面安装孔位都做了1:1的精准还原，保证后续虚拟装配与实际加工的尺寸一致性。框架整体采用双层布局设计，下层为承载基座，采用加宽加厚的铝型材拼接，通过内置角码与隐藏式螺栓实现型材间的刚性连接，既保证了整体机架的结构强度，又兼顾了设备组装的便捷性，基座底部预留了可调脚轮与支撑脚的安装位，可实现设备的灵活移动与调平固定。上层为X轴传动安装梁，平行布置的双光轴导轨通过端部的立式安装座固定在两侧的支撑立板上，导轨的同轴度、平行度在建模时做了严格的公差约束，保证后续滑台移动的顺畅度，避免运动卡滞。传动端预留了步进电机的安装位，电机安装座与型材采用嵌入式连接，可有效抵消钻孔作业时产生的轴向反作用力，减少设备运行时的振动。滑台部分的安装接口做了标准化设计，可兼容不同规格的PCB钻孔主轴夹具，适配不同加工需求。渲染阶段采用哑光银白金属材质模拟铝型材的阳极氧化表面效果，对导轨、安装座等机加工零件采用亮面金属材质区分，端部的黑色缓冲挡块采用哑光橡胶材质，通过材质差异清晰展现各部件的功能属性，整体渲染光影柔和，能够直观呈现框架的装配关系与结构细节。设计过程中充分考虑了PCB加工的作业场景，框架的有效加工行程覆盖常规PCB板的尺寸范围，整体结构模块化程度高，所有连接部位均采用标准件连接，无需复杂焊接工艺，使用者可根据自身需求快速调整框架尺寸，拓展加工行程，同时铝型材的槽道设计可方便后续加装拖链、冷却管路、定位夹具等附属配件，具备极强的改装拓展性，整体结构兼顾刚性、轻量化与组装便捷性，能够满足小型数控PCB钻床的基座承载与运动导向需求。
