数控VDI快换分型工具带冷却管结构

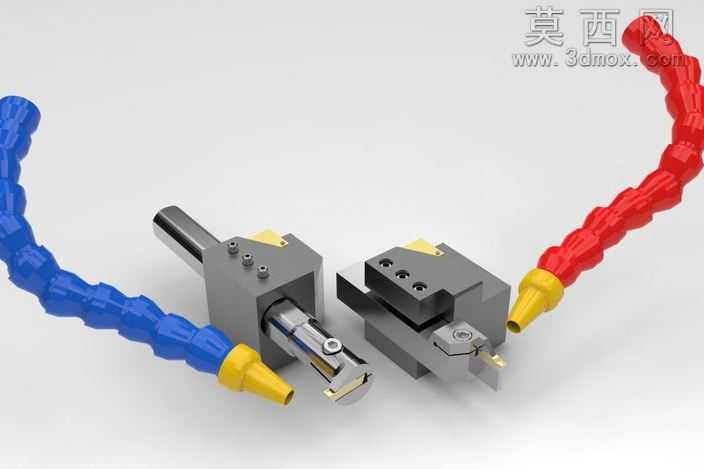

本作品为数控车床用VDI快换分型工具配套冷却管路的三维设计方案，整体建模过程严格遵循机加工工装的实际装配逻辑，在三维建模软件中先完成VDI刀座基体的结构绘制：针对VDI接口的标准安装尺寸做参数化约束，保证刀块与车床刀塔的配合公差符合行业通用规范，基体上的锁紧螺丝孔、刀片定位槽均按照实际刀具的装夹需求做布尔运算开孔，所有孔位的同轴度、定位面的平面度都在建模阶段做了几何约束校验，避免后续装配出现干涉问题。快换分型刀头部分单独做子装配体建模，刀片压紧螺钉、刀垫定位结构、微调机构都做了1:1的细节还原，可清晰展示刀具快换时的锁紧与定位逻辑，方便工程人员理解快换结构的装拆流程。配套的万向冷却管采用分段式铰接结构建模，每一段竹节状管体都做了可活动的角度约束模拟，能够直观展示冷却管可任意调整喷射角度的特性，管体端部的扁嘴喷嘴结构单独建模，还原了冷却液定向喷射到切削区域的结构设计。材质渲染阶段，金属刀座与刀头部分赋予硬质合金钢材质，调整金属粗糙度参数模拟实际刀具经过磨削加工的哑光金属质感，锁紧螺丝赋予不锈钢材质，表面做轻微的反光处理区分不同金属部件；冷却管部分分别赋予蓝色、红色的工程塑料材质，还原车间常用冷却管的外观配色，端部喷嘴做黄铜金属材质渲染，区分不同功能部件的材质差异。整体渲染采用纯白影棚背景，搭配柔和的环境光与定向补光，突出金属部件的结构轮廓与材质质感，让整个工装的结构层次清晰可辨。设计思路上围绕数控车床加工时的刀具快换需求与冷却需求做整合，将VDI刀块的快换锁紧结构与万向冷却管路集成设计，既保证刀具更换时的定位精度与装夹效率，又能通过可任意调整角度的冷却管精准对准切削区域，在加工过程中持续输送冷却液降低切削温度，提升刀具使用寿命与加工表面质量，整个模型的结构完全贴合实际生产中的工装应用场景，可用于数控加工工装的教学演示、刀库配套方案展示以及加工工艺的前期验证。
