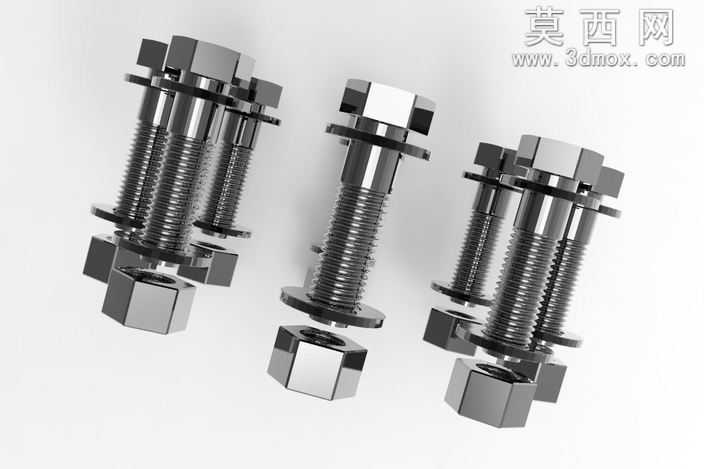

M16六角头螺栓螺母垫圈组合紧固组件

本套M16规格六角头螺栓螺母垫圈组合模型，采用三维参数化建模方式完成全结构还原，建模过程严格遵循公制紧固件标准尺寸规范，对螺栓外螺纹牙型、六角头对边尺寸、倒角过渡结构，螺母的内螺纹啮合结构、端面倒角，以及平垫圈的内外径尺寸、厚度参数均做了1:1精准复刻，未做结构简化处理，可直接用于机械装配仿真、干涉校验等工程场景。模型搭建阶段先以草图绘制各零件的基准截面，通过旋转、拉伸等基础特征完成主体毛坯构建，再通过螺旋线扫描切除命令生成连续的标准螺纹牙型，对六角头棱边、螺纹首尾处添加了符合实际加工工艺的圆角与退刀槽结构，还原真实紧固件的加工细节。材质与渲染环节，为整套组件赋予了经镀锌钝化处理的碳钢材质属性，调整金属材质的反射粗糙度、环境光遮蔽参数，模拟出镀锌层略带哑光的银白金属质感，渲染时采用三点布光方案，主光源从侧上方投射突出螺纹的螺旋纹理与六角头的棱边立体感，辅光源补光弱化阴影死区，搭配柔和的环境HDR贴图，让金属表面的反射效果更贴近真实工业零件的视觉表现，清晰展现螺栓、螺母、垫圈三者装配后的贴合状态与层级关系。设计思路上，将三个零件按实际装配逻辑做了同轴配合约束，螺栓杆部穿过垫圈中心孔后与螺母形成螺纹配合，垫圈置于螺栓头与被连接件接触面、螺母与被连接件接触面之间，还原紧固件的实际使用装配状态，既可以拆分查看单个零件的结构细节，也可作为通用标准件直接导入各类机械装配体中使用，模型结构规整无冗余几何面，特征树逻辑清晰，便于后续根据不同使用需求调整规格参数或做工程图导出。
