叉车配套2吨SWL起重臂吊具结构设计

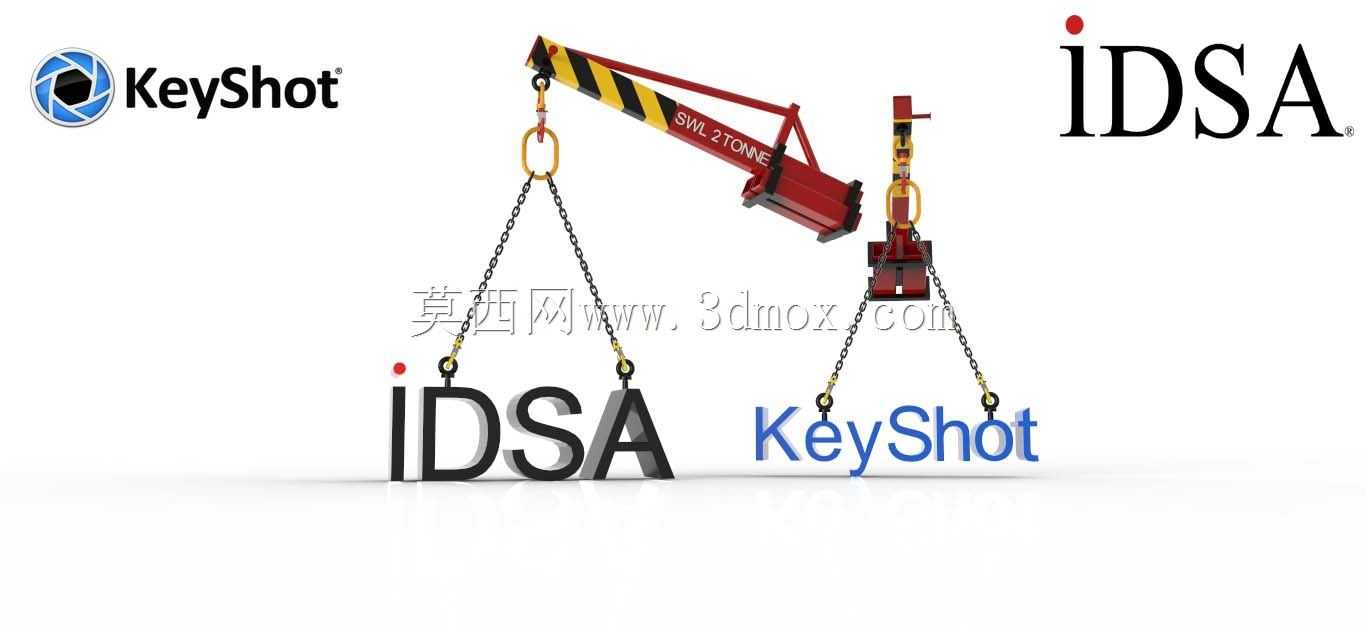

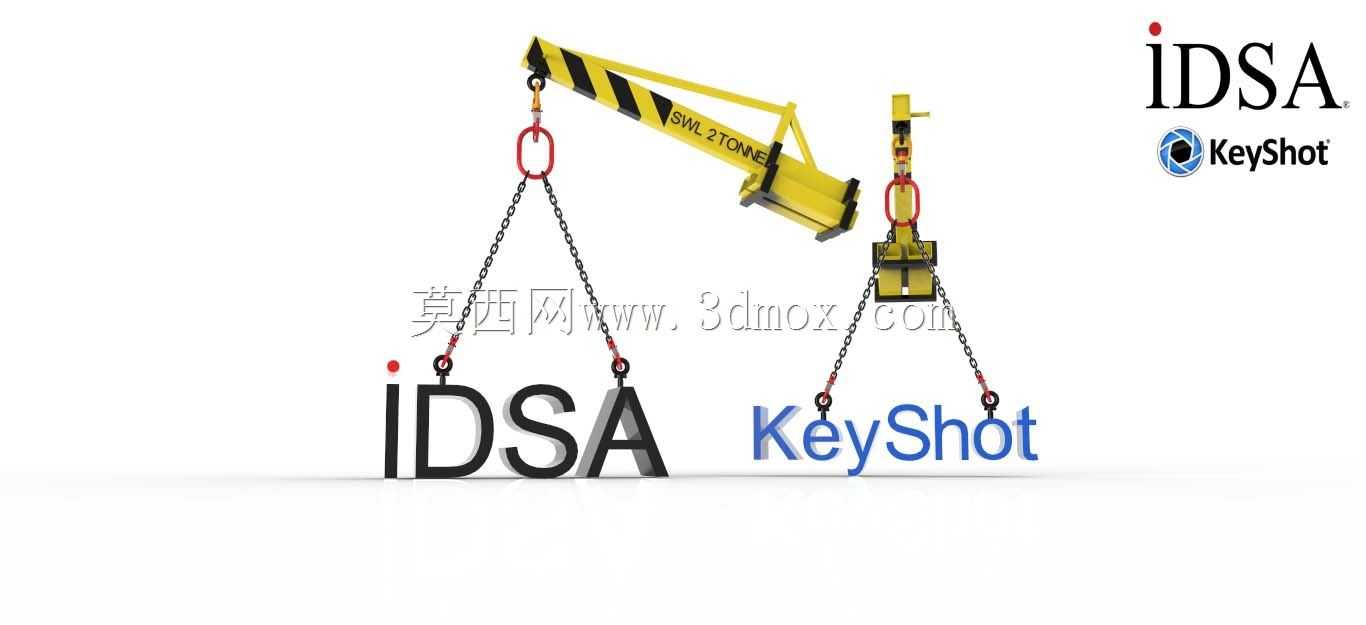

　　在厂区内重型工件转运、设备检修吊装、仓储重型货位调整这类场景里，叉车本身的货叉只能完成托盘类规整货物的叉取作业，遇到需要垂直起吊、非规整重型构件移位的工况，就需要配套专用的起重臂属具来拓展作业能力，这套2吨额定载荷的叉车起重臂及配套吊具，就是针对这类短距离重型吊装需求设计的配套结构。整套属具直接适配标准叉车的货叉安装位，不需要对叉车本体做额外改装，安装时将臂体底部的套接槽对准叉车货叉插入到位后，通过侧面的锁紧销固定即可完成装配，整个安装过程单人操作耗时不超过十分钟，不需要额外吊装设备辅助，适配市面上绝大多数额定载荷3吨及以上的内燃、电动平衡重式叉车，不会超出叉车的前端载荷边界，避免出现翘头失稳的风险。臂体采用变截面箱型焊接结构，

　　从根部的套接端到前端的吊点位置做了渐变减重设计，在保证2吨额定起重量下结构刚度的前提下，尽可能降低臂体自身重量，减少对叉车前端载荷余量的占用，臂体表面喷涂黄黑相间的安全警示条纹，在车间复杂作业环境下能起到明显的视觉警示作用，避免作业人员误闯入吊装回转半径区域。配套的吊具部分包含了眼型吊钩、高强度吊环螺栓以及级起重链条，吊钩带有防脱锁舌结构，起吊过程中不会出现吊索滑脱的风险，吊环螺栓直接通过螺纹连接固定在臂体预设的吊点安装孔上，链条采用双肢吊挂结构，单肢链条额定载荷满足1.25倍的安全系数要求，双肢搭配使用时可覆盖2吨以内的各类工件吊装需求，针对不同重心位置的吊装工件，还可以通过调整链条在臂体下方不同吊点的挂载位置，调整起吊重心，

　　避免工件起吊后出现倾斜侧翻的问题。设计过程中首先核算了叉车在臂体全伸状态下的载荷曲线，确保臂体最大外伸长度下的额定起重量落在叉车允许的载荷范围内，不会超出叉车的稳定力矩阈值，臂体的铰接位置做了加厚衬套处理，长期重载使用下不会出现铰接孔磨损失圆的问题，所有受力焊缝都做了满焊处理，焊后做应力消除工序，避免长期重载交变载荷下出现焊缝开裂的隐患。臂体的水平调节范围覆盖了从叉车前端面外伸0.8米到1.8米的作业区间，不同外伸长度下对应不同的额定起重量，外伸0.8米时可满额承载2吨，外伸到最大1.8米位置时额定起重量为0.8吨，完全覆盖厂区内常见的设备零部件吊装、模具移位、工位间重型工件转运的需求，不需要额外调用汽车吊进场，大幅降低厂区内短距离重型吊装的作业成本。配套的链条长度做了模块化设计，可根据吊装工件的吊挂高度需求，搭配不同长度的链条节段，不需要额外定制吊索，吊钩的开口尺寸适配市面上绝大多数的吊装带、卸扣连接尺寸，可直接和现有厂区内的吊装索具搭配使用，不需要额外采购配套连接件。臂体上预设了三个不同位置的吊点安装孔，除了前端的主吊点外，中部和靠近根部的位置也预留了吊点，针对重心靠近叉车侧的重型工件，可选择更近的吊点挂载，进一步提升吊装稳定性，臂体的俯仰角度可通过手动调节锁销在三个档位间切换，分别对应水平起吊、15度仰角起吊、30度仰角起吊三种作业模式，适配不同起吊高度的作业需求，当需要将工件吊装到较高的设备平台上时，

　　切换到大仰角档位即可获得更高的起吊高度，不需要额外垫高叉车作业面。整套结构的所有外露金属部件都做了喷塑防锈处理，在车间多油污、多粉尘的环境下长期使用也不会出现锈蚀剥落的问题，各个活动连接位置都预留了注油孔，可定期加注润滑脂，减少铰接位置的磨损，延长属具的整体使用寿命，臂体侧面印有清晰的载荷标识，明确标注不同外伸长度、不同仰角下的额定起重量，避免现场作业人员超载使用引发安全事故。在实际作业场景中，这套属具可完成机加工车间内重型模具从机台到托盘的转运、维修车间内重型电机、泵体的拆装吊装、仓储区域内重型非托盘货物的上下架作业，相比传统的人工配合手拉葫芦吊装的模式，作业效率可提升4倍以上，同时大幅降低作业人员的劳动强度，也避免了手拉葫芦临时吊挂存在的安全隐患。
