9-12.5mm规格氧丙烷射流割嘴结构设计

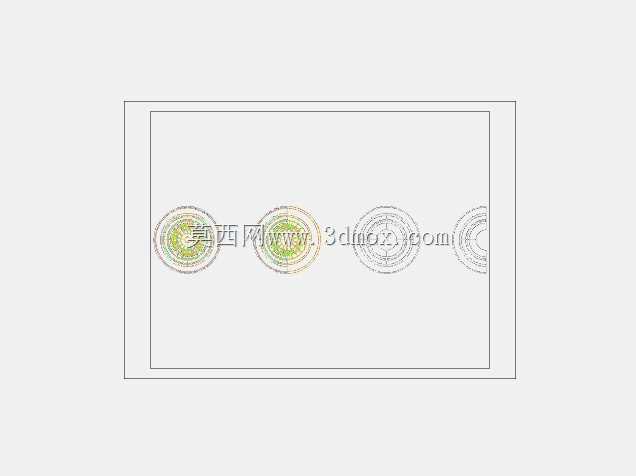

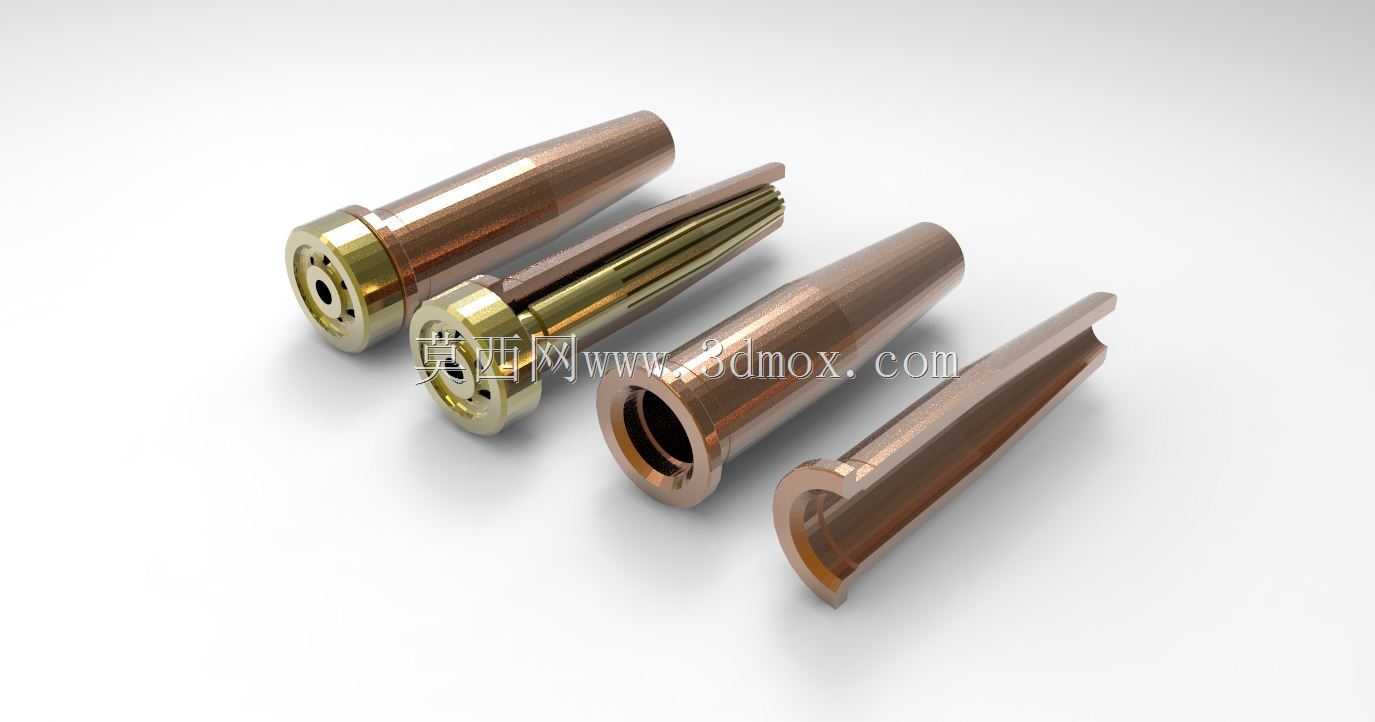

　　在金属热切割作业场景里，氧丙烷射流割嘴是手工割炬、半自动气割机上直接决定切割质量与作业效率的核心易耗配件，这类割嘴适配丙烷作为可燃气体，相比传统乙炔割嘴具备切割面挂渣少、预热焰温和、燃气成本更低的特性，广泛应用于钢结构预制、板材下料、管道坡口加工、废旧金属拆解等多个金属加工环节。本次设计的割嘴针对9-12.5mm厚度的低碳钢、低合金钢板切割工况做了专项结构优化，整体采用分体式套装结构，从外到内分别为割嘴外套、射流芯、锁紧衬套三个核心零件，所有外露接触高温火焰的部位均采用紫铜材质加工，利用紫铜优异的导热性能快速散逸切割过程中积累的热量，避免割嘴长时间作业出现过热变形、回火风险，端部与割炬连接的密封部位采用黄铜材质加工，

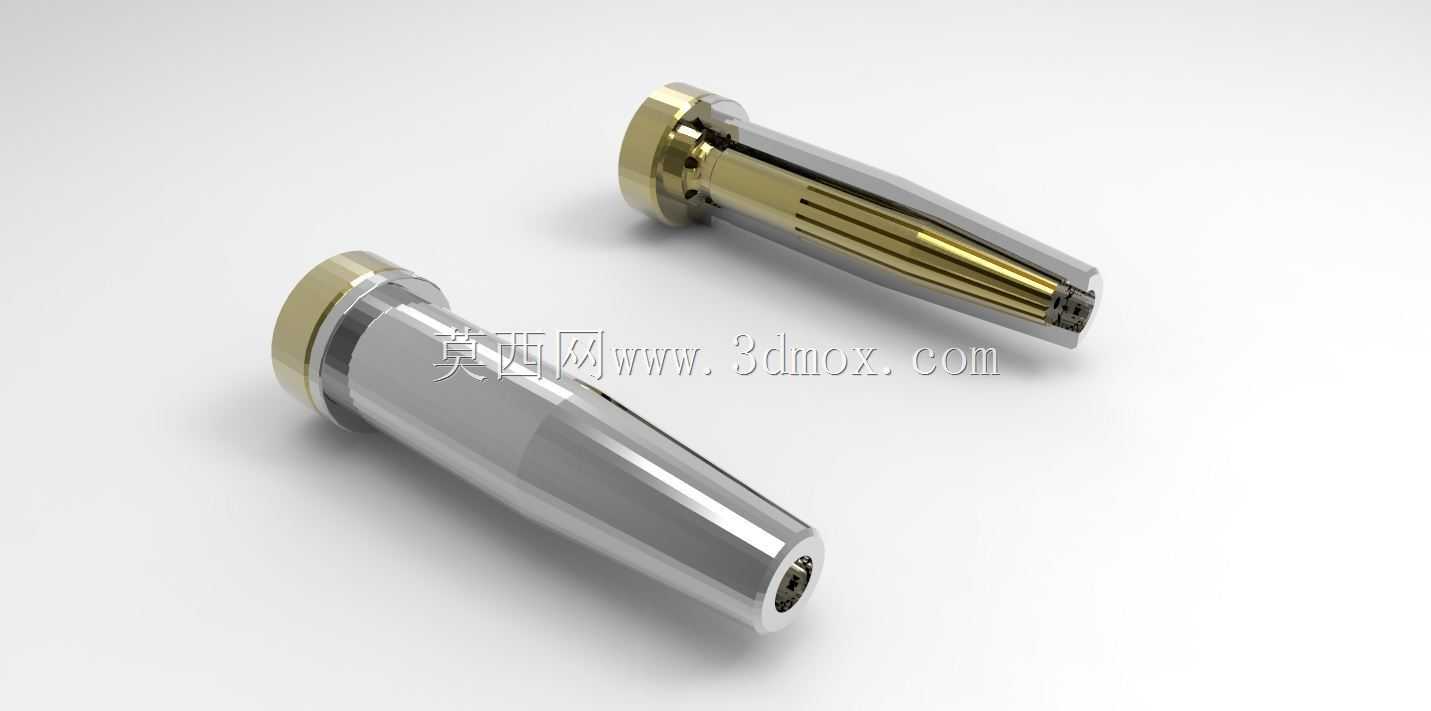

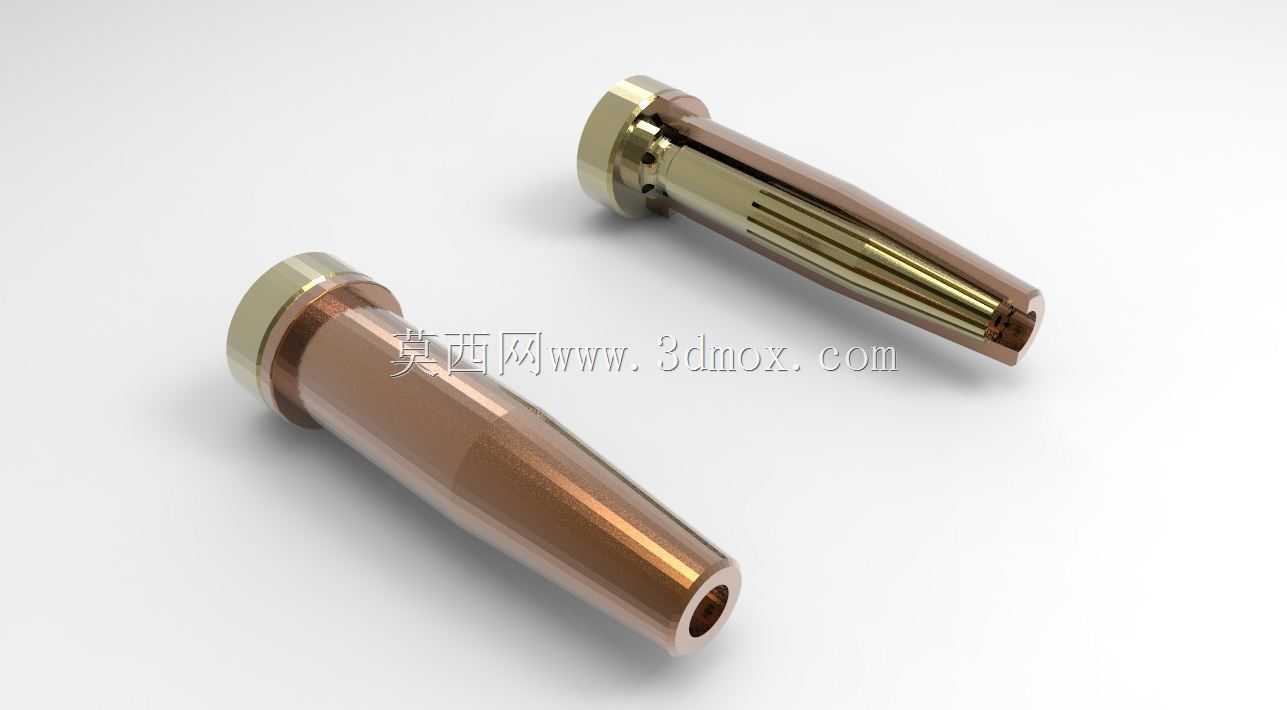

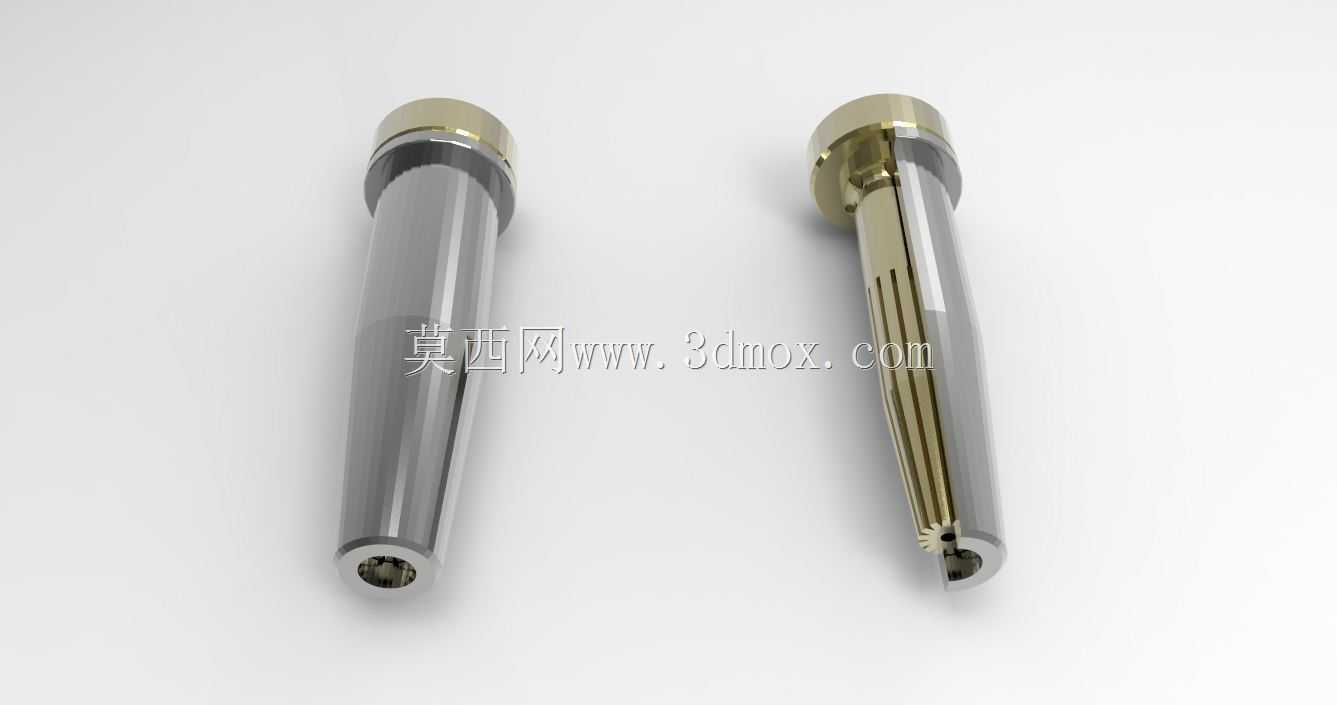

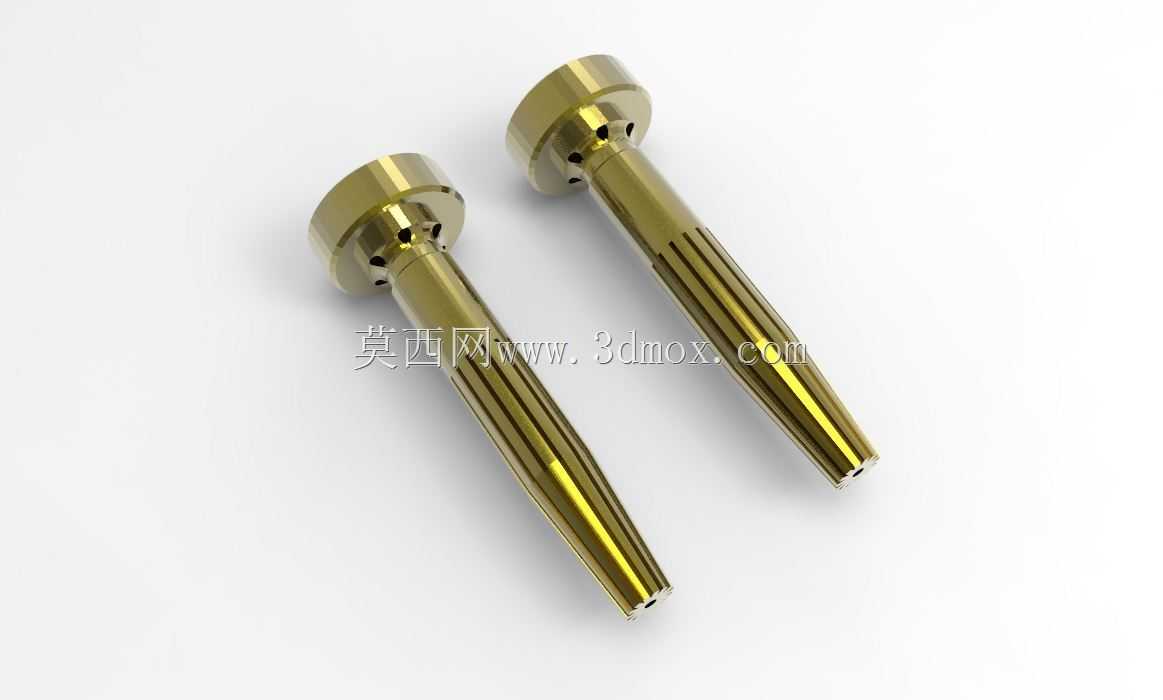

　　兼顾连接强度与密封面的耐磨性能，反复拆装也不会出现螺纹滑牙、密封面压痕泄漏的问题。从结构设计逻辑来看，割嘴的射流孔道采用拉瓦尔喷管构型，中心高压氧气通道做了渐缩渐扩的流线型处理，能够将0.5-0.7MPa压力的切割氧整流为超音速层流射流，在切割过程中保证氧气流的挺度，避免射流发散导致的切割面斜度超标、切口下缘粘渣难以清理的问题；预热燃气通道采用多槽缝隙式布局，六道均匀分布的燃气槽围绕中心氧通道环形布置，丙烷与预热氧在割嘴出口处充分混合，形成环形分布的预热火焰，火焰均匀包裹中心切割氧流，既能够快速将待切割钢材预热至燃点，也能避免单侧火焰偏烧导致的切口不齐、割缝宽度不均问题。外形尺寸与安装边界方面，割嘴整体为阶梯轴状构型，

　　与割炬配合的连接端采用标准锥面密封结构，锥度匹配通用等压式割炬的安装接口，无需额外改造即可直接替换同规格的市售割嘴，安装时仅需将割嘴插入割炬头部拧紧锁紧螺母即可，锥面配合可实现燃气、氧气通道的独立密封，不会出现不同气路串气的安全隐患；割嘴出口端的外圆做了圆弧收边处理，作业过程中即便割嘴轻微接触钢板表面，也不会剐蹭划伤已加工的切割面，同时能减少飞溅熔渣在割嘴端面的粘附，日常维护仅用通针清理孔道即可，不需要频繁打磨端面。针对实际作业中容易出现的回火问题，结构设计上特意加长了射流芯的混合腔长度，混合腔内壁做了抛光处理降低气流阻力，当出现回火征兆时，长通道能够快速阻断火焰逆向传播的路径，

　　配合割炬自带的回火防止阀可彻底避免回火燃气管路的安全事故；割嘴外套的壁厚做了均匀化处理，整体壁厚差控制在0.2mm以内，保证受热过程中各部位膨胀量一致，长时间连续作业也不会出现外套变形挤压内部芯体、导致气路堵塞的问题。在实际选型适配时，该规格割嘴对应切割9-12.5mm厚度的碳素结构钢板材，作业时预热氧压力调整至0.08-0.12MPa，丙烷压力调整至0.03-0.05MPa，切割氧压力匹配0.55MPa左右即可获得最优切割效果，切割速度可控制在450-550mm/min区间，切割面粗糙度可达到Ra25以下，不需要额外做大量的打磨清理工序即可直接进入后续焊接、拼装环节。建模过程中对所有气流通道的相交处都做了圆角过渡处理，避免直角结构导致的气流紊流，所有配合面的尺寸公差都按照IT7级精度设定，保证零件加工后可顺利装配，同轴度公差控制在0.05mm以内，确保中心氧通道与外套的同轴度，避免射流偏斜影响切割精度。
