带冷却液环可更换式机加工尖钻结构

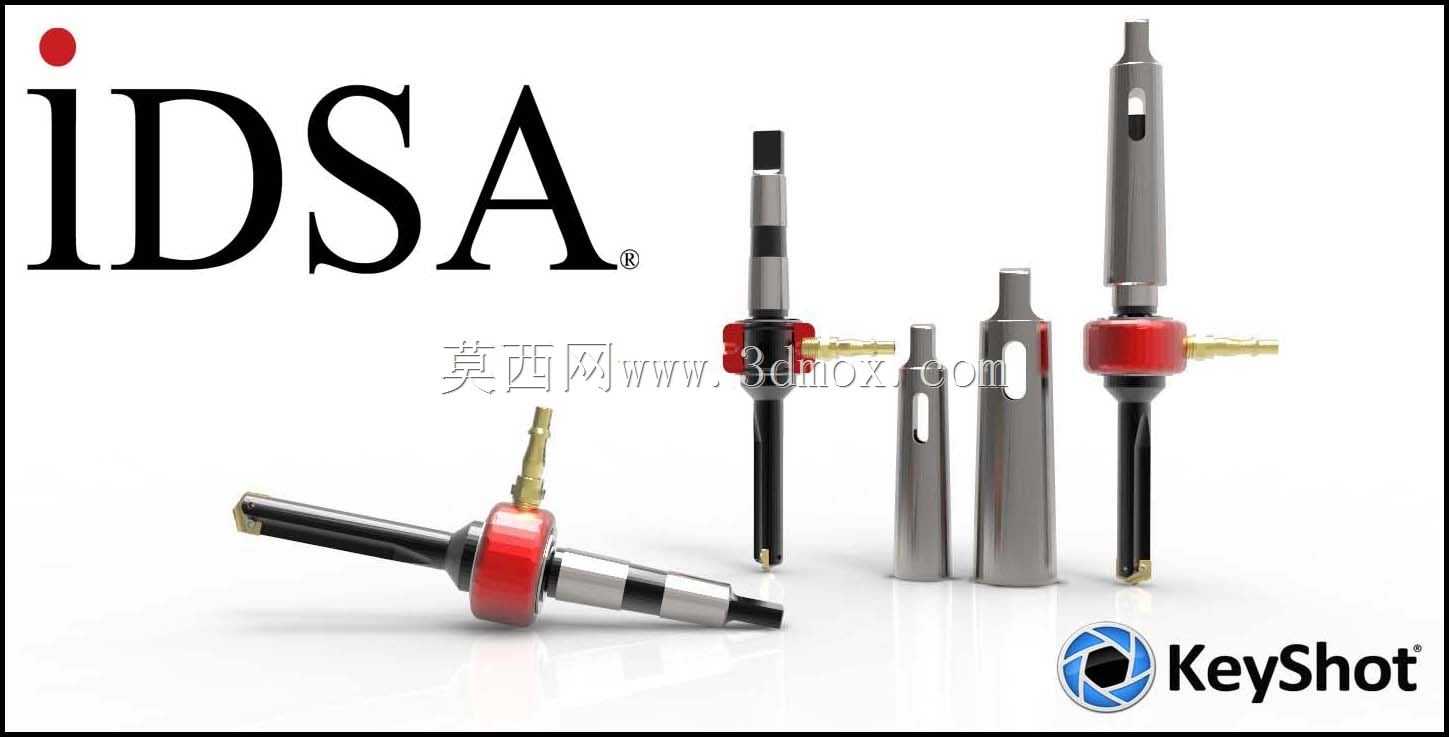

　　这款带冷却液环的可更换钻头，主要面向精密机加工场景下的深孔、小直径孔加工工序，在模具钢、硬质合金、有色金属件的钻孔作业中，能解决常规钻头冷却不到位、钻尖磨损后整体报废成本高的痛点。日常在加工中心、数控车床的钻孔工位，经常会遇到深孔排屑不畅、切削热量集中在钻尖位置导致刀具退火、孔径超差的问题，这款结构的设计核心就是围绕内冷却供给和钻尖快换两个核心需求展开。

　　从结构功能来看，钻头主体采用分段式设计，夹持柄部适配标准ER夹头和钻夹头的安装尺寸，柄部直径公差控制在h6级别，保证装夹后的径向跳动量控制在0.005mm以内，避免高速转动时的偏摆影响孔径精度。中间的冷却液环采用旋转密封结构，环体上预留标准快插式冷却液接头，可直接对接机床的冷却管路，压力范围适配车间常规的0.3-0.8MPa冷却供给，冷却液通过环体内部的流道进入钻杆内部的通孔，直接输送到前端钻尖的切削刃位置，相比传统的外冷却方式，能直接把切削液送到热量最集中的切削区域，不仅能快速带走切削产生的热量，还能借助冷却液的压力把切屑从孔内反向冲出来，减少切屑在孔壁和钻刃之间的摩擦，降低孔壁的粗糙度值。

　　可更换钻尖的连接结构采用精密锥面配合加侧向定位销的方式，钻尖磨损后不需要拆下整根钻杆，只需要松开钻尖的锁紧结构，就能快速替换同规格的新钻尖，更换后不需要重新对刀，钻尖的径向位置重复精度能控制在0.01mm以内，大幅减少换刀的辅助时间，也降低了刀具的整体使用成本。钻尖部分采用18mm直径的尖钻构型，切削刃采用对称双刃设计，横刃经过修磨处理，减少钻孔时的轴向进给力，适合在薄板、厚板的不同工况下使用，钻尖的排屑槽采用大螺旋角设计，配合内冷的冲屑作用，能让带状切屑顺利排出，避免切屑堵塞在排屑槽内导致钻头折断。

　　设计过程中，首先考虑的是安装边界的适配性，整根钻头的总长控制在常规加工中心的刀具长度允许范围内，冷却液环的外径尺寸不会和工件、夹具发生干涉，在钻模板引导钻孔的工况下，钻杆的导向部分直径和钻套的配合间隙控制在合理范围，保证钻孔的位置度精度。密封结构是这款钻头的设计难点，旋转密封件采用耐油耐磨的橡胶材质，在高速转动时不会出现冷却液泄漏的问题，同时密封件的摩擦力矩控制在较低水平，不会额外增加机床主轴的负载。不同长度规格的钻杆可以搭配同规格的冷却液环和钻尖，用户可以根据实际的钻孔深度选择对应长度的钻杆，不需要重复采购冷却组件和钻尖，进一步提升了部件的通用化程度。

　　在实际使用场景中，这类带内冷环的可换钻头尤其适合批量零件的钻孔加工，比如通讯结构体、液压阀块、模具模板上的密集孔加工，长时间连续作业时，稳定的内冷供给能让钻尖的切削温度保持在合理区间，延长钻尖的使用寿命，快换结构也能减少停机换刀的时间，提升整体的加工效率。相比整体式硬质合金钻头，这种分段可换的结构在加工深孔时，钻杆可以采用韧性更好的合金钢材制作，提升钻杆的抗扭性能，减少深孔加工时钻头折断的概率，钻尖部分采用硬质合金材质保证切削刃的耐磨性，兼顾了韧性和硬度的使用需求。
