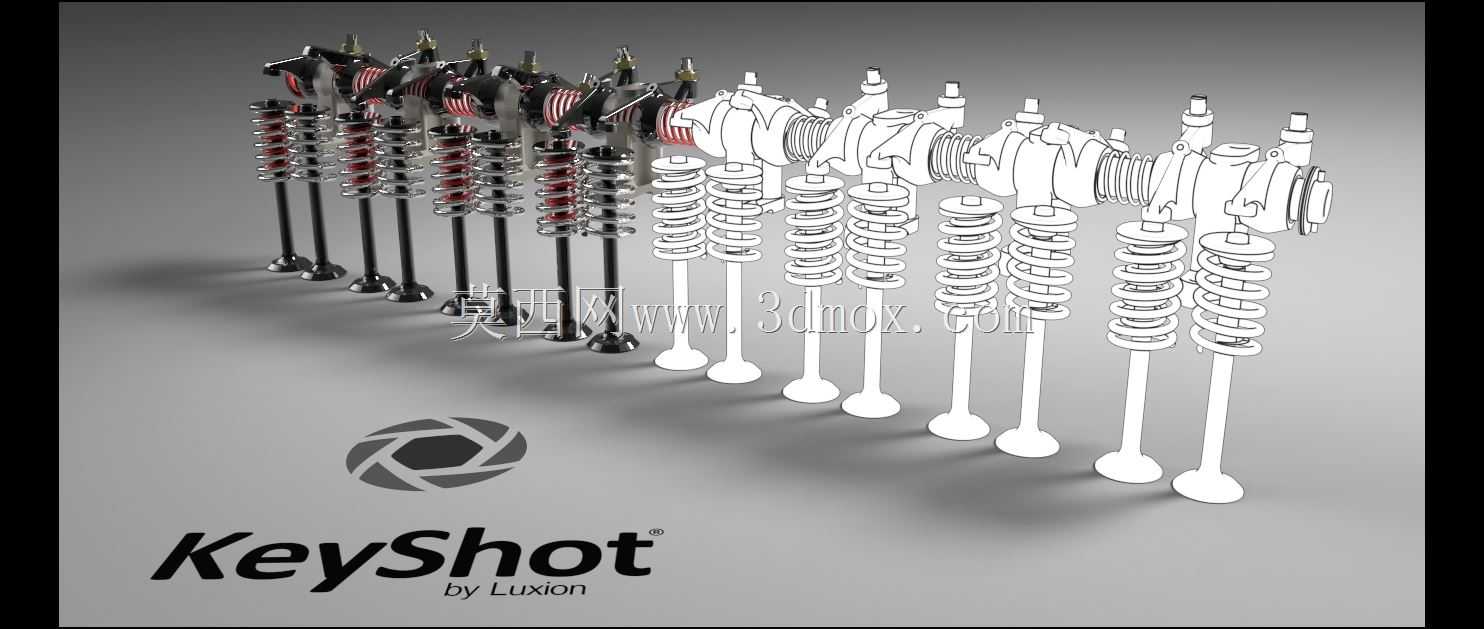

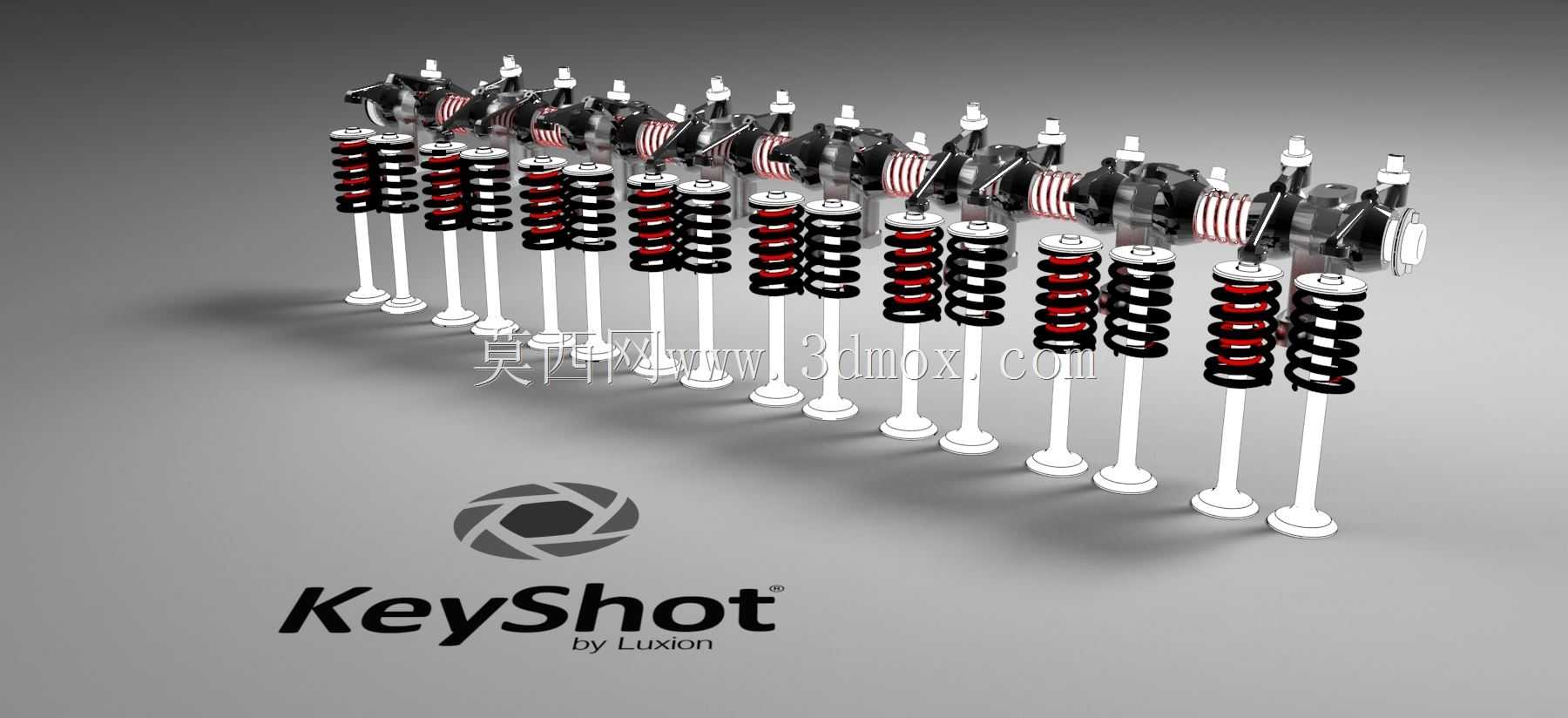

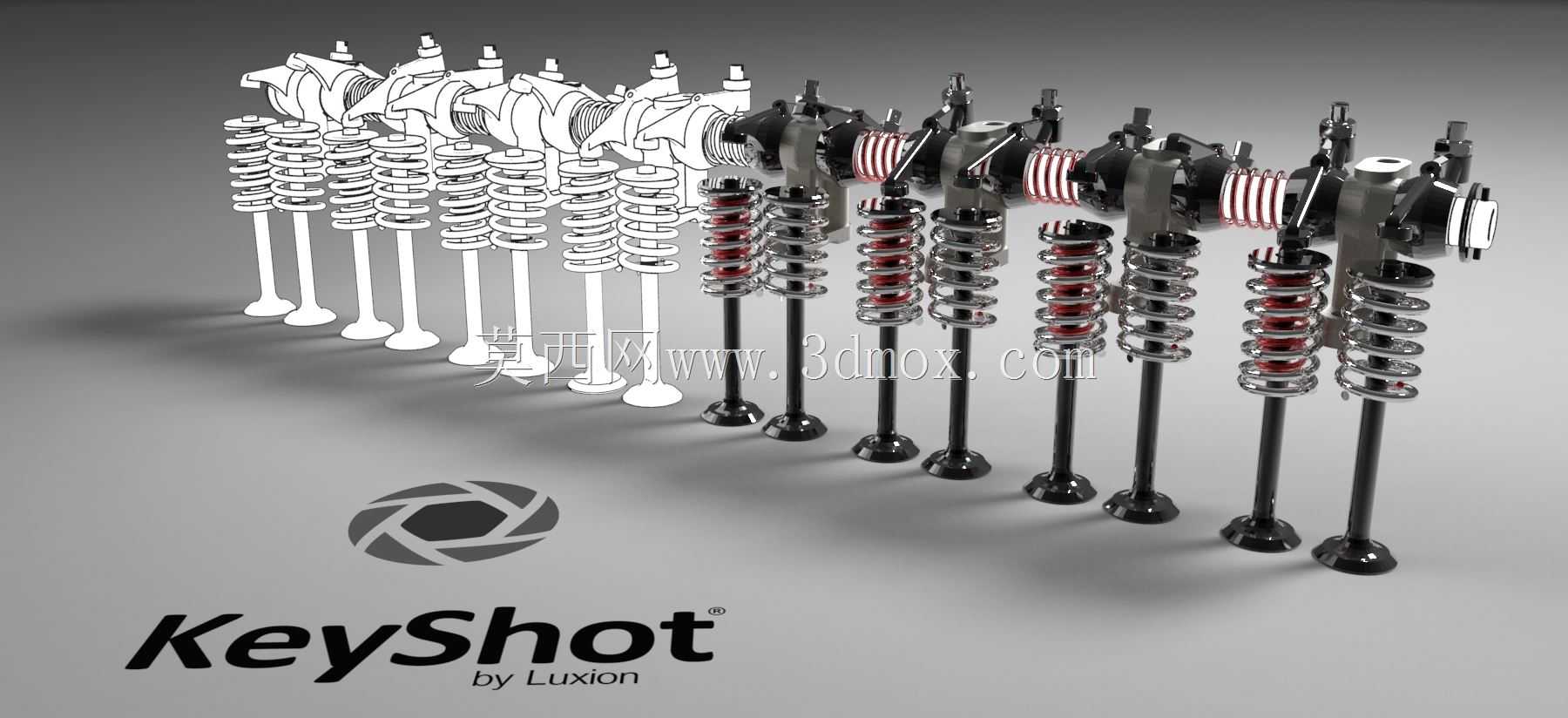

1937款别克直列八缸发动机右摇杆轴总成

　　这套摇臂轴总成适配经典直列八缸顶置气门发动机的配气端，整组部件沿缸盖纵向一字排布，承担每缸进排气门的启闭传动功能，是配气机构里直接衔接凸轮轴与气门杆的核心传动单元。从结构布局来看，整排摇臂通过统一的空心摇臂轴串联固定，每个摇臂对应一组气门组件，摇臂与轴的配合面预留了润滑油道通孔，工作时机油从缸盖主油道通入摇臂轴内腔，经径向油孔输送到每个摇臂的衬套配合面，避免高转速下的铰接面出现干磨。摇臂的长臂端直接抵接气门杆尾端，短臂端预留了气门间隙调整螺钉的安装位，可通过螺钉旋入深度调整冷态下的气门间隙，补偿不同金属材质热膨胀带来的尺寸差，避免热机状态下气门关闭不严导致的缸压泄漏。每个摇臂旁配套安装圆柱螺旋气门弹簧，弹簧采用不等节距设计，

　　工作时可有效规避高转速下的弹簧共振问题，弹簧上下两端分别通过弹簧座与气门锁片固定在气门杆上，摇臂下压气门杆时弹簧被压缩储存回弹力，摇臂卸力后弹簧快速带动气门回位，保证气门与气门座圈的密封面紧密贴合。从安装边界来看，整组摇臂轴通过多个等距分布的支座固定在缸盖顶面的加工基准面上，支座与缸盖的连接采用定位销加螺栓的双重固定方式，定位销保证摇臂轴与凸轮轴的平行度公差控制在0.05mm以内，避免摇臂工作时出现偏磨，螺栓按照规定扭矩对角紧固后，可抵消发动机运转时的振动冲击，防止固定件松脱。摇臂长臂端与气门杆尾端的接触位置设计了圆弧过渡面，工作时接触点会随摇臂摆动产生微小滑移，可减少接触面的压应力集中，延长气门杆尾端的磨损寿命。在实际应用场景中，

　　这类直列八缸发动机多用于早年的豪华乘用车，配气机构的工作稳定性直接决定发动机的动力输出平顺性，摇臂轴总成的加工精度直接影响气门的启闭正时，若摇臂衬套磨损松旷，会导致气门升程不足、进气充量下降，直接表现为发动机动力不足、怠速抖动。设计这套结构时，需要重点匹配摇臂的杠杆比，杠杆比的取值直接决定凸轮轴型线的升程传递效率，比值过大会导致气门弹簧的载荷超出设计阈值，加速凸轮与摇臂接触表面的磨损，比值过小则会导致气门最大升程不足，影响发动机的充气效率。同时摇臂轴的内径设计需要兼顾润滑油道通流面积与轴体自身的结构强度，内径过小会导致远端摇臂的润滑油供给不足，内径过大则会降低轴体的抗弯曲变形能力，在高转速气门弹簧的周期性冲击下出现轴体弯曲，

　　导致整排摇臂的工作位置偏移。摇臂本体采用合金钢模锻成型，与凸轮接触的表面经过淬火处理，表面硬度达到HRC55以上，可承受凸轮长期往复冲击带来的接触应力，摇臂轴采用无缝钢管加工，外圆表面经过精磨处理，粗糙度控制在Ra0.8以内，保证与衬套的配合间隙处于合理范围。整组部件装配时需要按照顺序逐个安装摇臂、弹簧座、定位卡簧，每个部件的安装方向都有明确的对位标记，装反会导致摇臂的接触位置偏移，直接造成气门杆偏磨、气门密封失效。
