艾伦布拉德利Controllogix可编程控制器三维模型

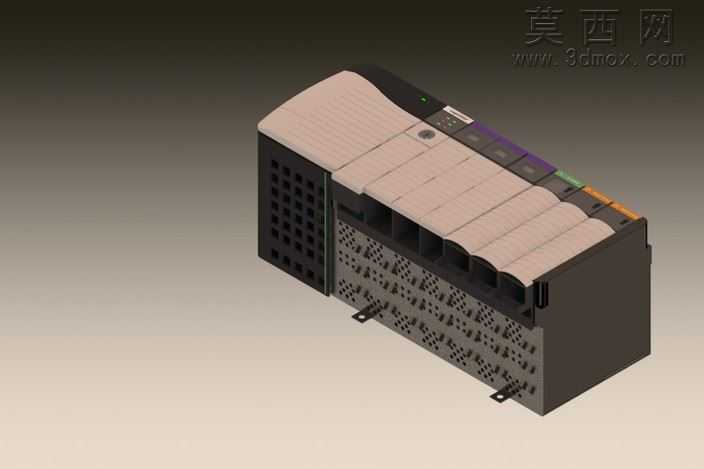

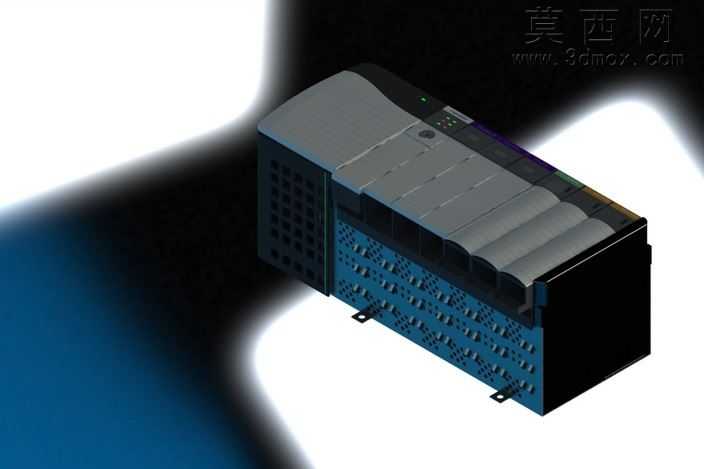

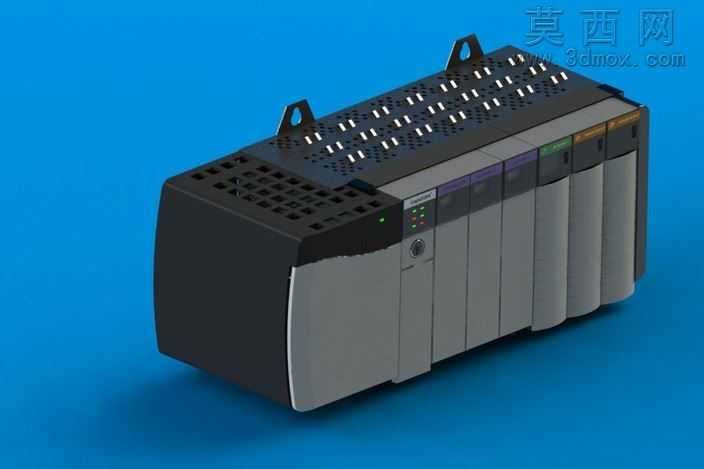

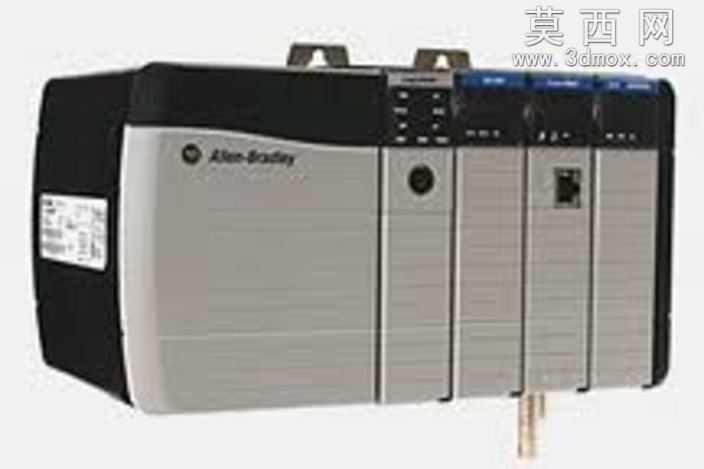

本模型为艾伦布拉德利Controllogix系列机架式可编程逻辑控制器，采用SolidWorks进行全参数化三维建模，完整还原了该系列PLC的整机外观与装配结构。建模过程中首先依据实物测绘尺寸搭建机架基体框架，对机架侧边的散热格栅采用线性阵列配合切除特征实现，精准还原格栅的均匀排布与镂空结构，保证散热区域的结构还原度。电源模块部分单独建模，还原了模块顶部的状态指示灯区域、侧边的卡扣锁紧结构，模块表面的浅米色磨砂质感通过材质编辑器添加细微漫反射粗糙度参数实现，还原工业塑料外壳的真实质感。后续依次搭建各功能扩展模块，每个模块的插拔导向槽、模块间的拼接定位凸台都做了精确还原，模块顶部的标识条区域采用浅浮雕式的凸起特征模拟，不同功能模块的侧边色标通过分区赋予对应材质实现，区分电源模块、通讯模块、IO模块的外观差异。模型底部的安装固定脚采用钣金特征建模，还原了固定脚的弯折角度与安装孔位尺寸，可直接用于工业控制柜的布局装配仿真。渲染阶段采用工作室柔和布光，主光源从侧上方打亮模型主体，补光弱化机架底部的阴影死角，添加微弱的环境反射效果模拟工业设备外壳的轻微反光特性，整体渲染效果贴近实物拍摄质感。设计过程中严格遵循该系列PLC的实际装配逻辑，所有模块均可沿机架导轨方向实现模拟插拔，各部件间无干涉问题，模型结构完整拆分合理，既可以用于工控场景的三维可视化展示，也可用于自动化控制柜的布局设计验证，帮助设计人员提前确认柜内安装空间、排布合理性，减少现场安装的适配问题。
