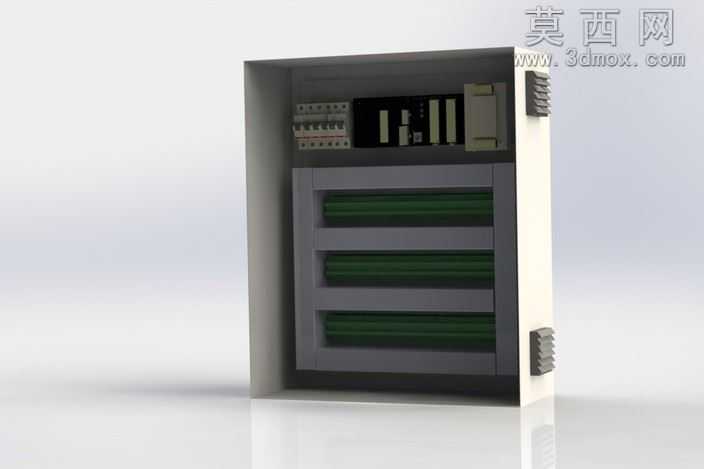

欧姆龙PLC控制柜内置组件三维设计

本作品为欧姆龙PLC配套控制柜内置结构的三维设计成果，建模阶段采用SolidWorks软件完成全参数化搭建，严格遵循工业电控柜体的实际装配尺寸规范，对柜体内部的PLC主机模组、输入输出端子排、分层安装槽位、侧边散热格栅、柜体侧部走线通道等结构进行1:1比例还原。建模过程中优先采用自顶向下的设计思路，先确定柜体整体外轮廓与内部安装空间的边界尺寸，再逐层拆分各功能组件的装配位置，确保每一层模组的安装间隙、插拔预留空间、走线弯折半径都符合实际电气装配的工艺要求，避免出现结构干涉、装配错位的问题。材质与渲染阶段，针对不同部件的真实材质属性进行参数调整：柜体外壳采用冷轧钢板喷塑材质，调整哑光浅灰的漫反射参数与细微的颗粒质感，还原工业柜体的金属漆面效果；PLC模组外壳采用阻燃工程塑料材质，设置适中的粗糙度与轻微的反光属性，端子排的金属接线部位赋予亮面金属材质，添加细微的拉丝纹理提升真实感；内部安装导轨采用镀锌金属材质，调整冷调金属反光与轻微的氧化质感；散热格栅部位做镂空结构处理，还原格栅的通风孔隙结构。渲染时采用柔和的影棚布光方案，主光源从侧上方45度角照射，搭配补光弱化柜体侧面的阴影死区，添加微弱的环境反射效果，让整体渲染图清晰呈现柜体内部的层级结构，各组件的位置关系一目了然。结构设计上，柜体内部设置三层水平安装槽位，可兼容不同规格的欧姆龙PLC扩展模组，侧边预留的走线空间可规整布置电源线与通讯线，上下两端的散热格栅形成自然通风风道，保障设备运行时的散热需求，柜门与柜体的衔接部位做了贴合处理，还原柜体闭合后的严整状态，整体模型结构完整，装配逻辑清晰，可用于工控柜体方案展示、电气装配教学、产品结构验证等场景。
