多规格组合式传动齿轮组三维设计作品

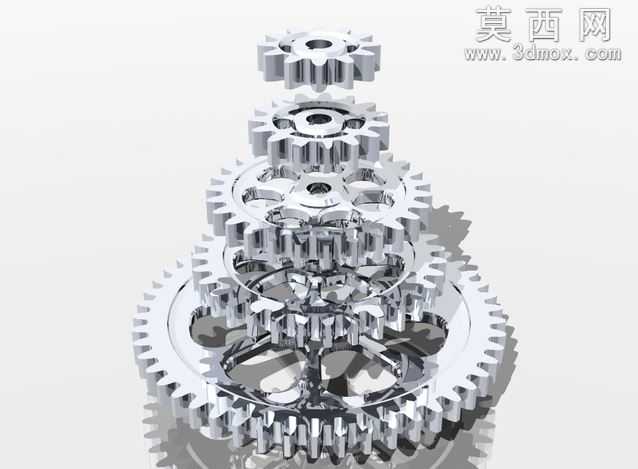

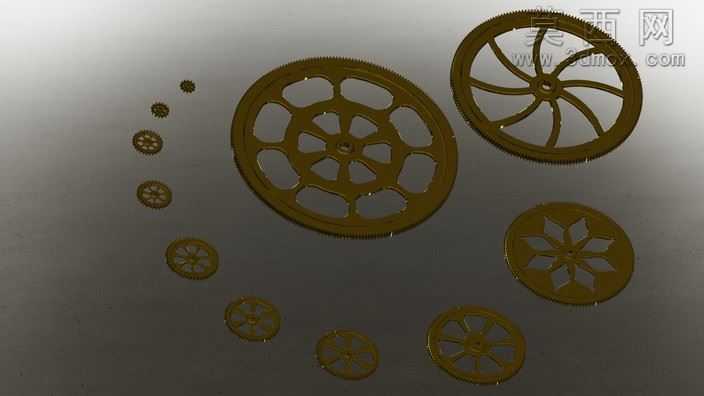

本作品为多规格组合式传动齿轮组，采用SolidWorks进行全参数化三维建模，建模过程严格遵循渐开线圆柱齿轮的设计规范，针对12齿、15齿、27齿、32齿、50齿、53齿、60齿、96齿、127齿、188齿、223齿共11种不同齿数的齿轮分别进行参数化绘制，每一个齿轮的齿廓曲线均通过渐开线方程精准生成，保证齿形的啮合精度符合机械传动的设计要求。建模阶段对齿轮的轮毂、轮辐、齿圈结构进行了细节优化，不同齿数的齿轮根据传动受力需求匹配了对应的齿宽、轴孔直径与键槽尺寸，确保每款齿轮都具备实际工程应用的结构合理性。渲染环节采用金属镀铬材质进行表现，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原出金属齿轮加工后的亮面金属质感，同时搭建了层级堆叠的展示场景，将不同尺寸的齿轮按照从大到小的顺序逐层排布，搭配柔和的顶光与侧光照明，突出齿轮齿形的轮廓层次感与金属表面的光影反射效果，让整体展示效果更具视觉冲击力。设计思路上，该齿轮组覆盖了从小模数到大模数的多规格传动需求，可适配不同传动比的机械传动场景，建模过程中保留了齿轮的所有可编辑参数，使用者可根据实际传动需求调整模数、压力角、齿宽等核心参数，快速生成适配特定工况的齿轮零件，也可直接将模型导入装配体中进行传动啮合仿真，验证传动系统的运行平稳性与干涉情况。整套模型结构完整，齿形无几何错误，各零件的拓扑结构规整，既可以用于机械设计的教学演示，帮助学习者理解齿轮传动的层级啮合原理，也可作为通用机械零部件素材，直接应用于各类传动设备的设计开发流程中，缩短传动部件的建模周期，提升机械设计的工作效率。
