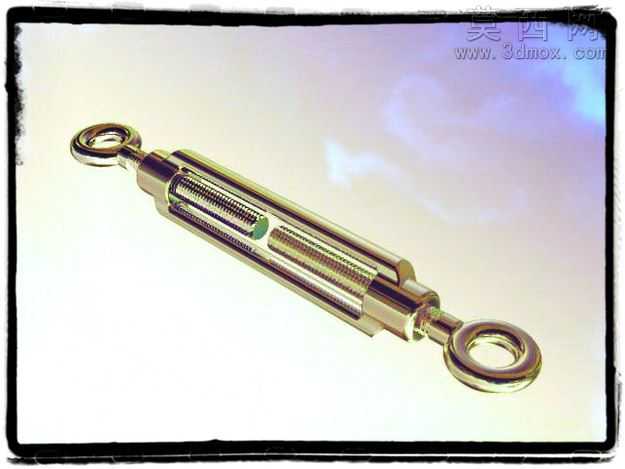

M8规格开式索具螺旋拉紧花兰三维建模

本模型为M8规格开式索具螺旋花兰，建模过程以通用三维机械设计软件为载体，严格遵循索具五金件的实际生产尺寸规范开展参数化设计，从整体结构拆解到单个零件建模均遵循机械设计的公差配合要求。首先完成两端带吊环的螺杆零件建模：一端为封闭环形吊耳结构，环体内径、截面直径均匹配M8规格索具的额定载荷受力要求，螺杆段采用标准公制粗牙螺纹建模，通过螺旋扫描特征生成真实的螺纹牙型结构，还原螺纹的升角、牙距参数，保证与中间架体的螺纹配合精度。中间架体采用开式框型结构建模，通过拉伸切除特征形成中部的镂空观察槽，既还原实物的轻量化设计特征，也能直观展示内部两根螺杆的装配位置，架体两端的内螺纹孔分别与两端螺杆的外螺纹匹配，建模时严格控制螺纹的同轴度公差，保证螺旋调节动作的顺畅性。装配阶段采用同轴心、端面重合等标准配合约束，还原花兰的实际工作原理：旋转中间架体时，两端螺杆可同步相向或反向移动，实现索具长度的调节与张紧功能。材质与渲染阶段，整体赋予哑光镀锌金属材质，模拟五金索具常用的电镀锌表面处理效果，调整材质的粗糙度、金属度参数，还原镀锌层略带磨砂的金属光泽，避免过度镜面反射失真；场景采用柔和的天蓝色渐变背景，搭配三点布光方案，主光从斜上方投射突出零件的结构轮廓，辅光补亮暗部避免细节死黑，轮廓光勾勒金属边缘提升立体感，同时添加简易的三维坐标系标识，明确模型的空间方位。设计过程中重点考量结构的力学合理性：吊环与螺杆的过渡段采用圆角过渡特征，避免应力集中问题，架体的壁厚、螺杆的小径尺寸均匹配4100N的额定工作载荷要求，开式槽的宽度、长度参数既满足螺杆行程的调节需求，也保证架体的整体结构强度，模型可直接用于索具选型展示、装配教学演示、五金产品数字化展示等场景，所有特征均保留参数化编辑属性，可快速调整规格参数生成不同尺寸的花兰模型。
