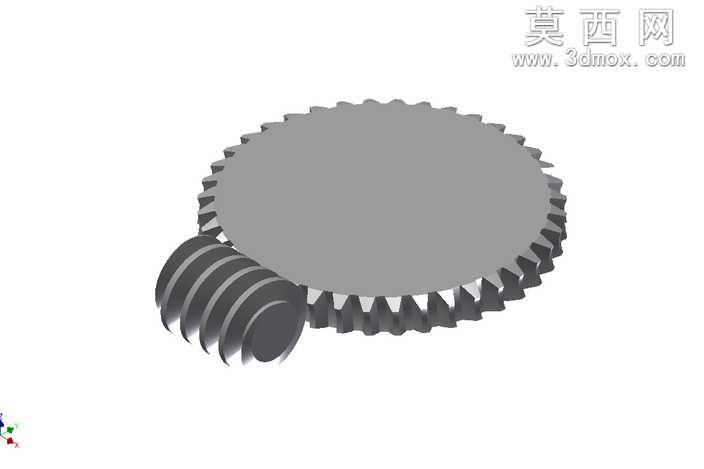

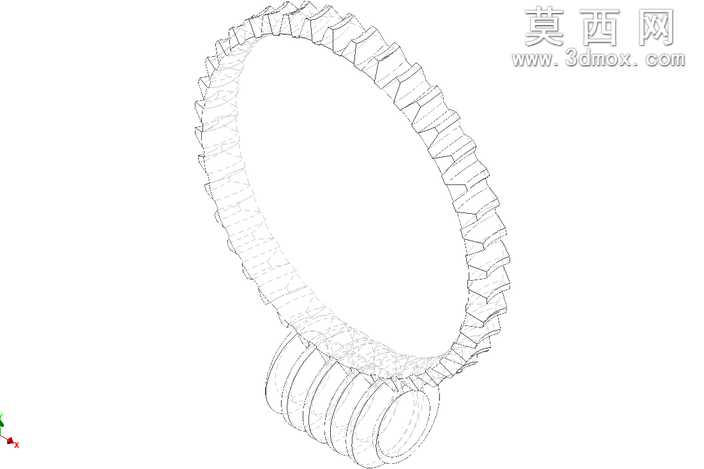

1:60传动比蜗轮蜗杆啮合结构模型

本模型为传动比1:60的蜗轮蜗杆啮合传动结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动设计规范，对蜗轮的齿廓曲面、蜗杆的螺旋齿面进行精准参数化绘制，保证齿形啮合的干涉量控制在合理公差范围内。模型还原了vis鱼翅齿形的特殊齿廓特征，蜗轮轮齿沿周向均匀排布，齿顶、齿根的过渡曲面做了平滑处理，避免建模过程中出现尖锐棱角导致的应力集中示意偏差；蜗杆部分采用多线螺旋结构建模，螺旋升角与蜗轮齿向角度完全匹配，确保装配状态下齿面能够实现连续顺滑的啮合接触。材质设置上，整体采用金属灰哑光材质模拟钢制传动件的质感，对齿面啮合区域做了轻微的光泽度调整，还原机械加工后齿面的细微反光效果，渲染阶段采用均匀漫反射光源布置，避免阴影遮挡齿形结构细节，能够清晰展示蜗轮与蜗杆的装配位置关系、齿形匹配状态。设计思路围绕大传动比减速传动的结构展示需求展开，将原本紧凑安装的蜗轮蜗杆组件调整为便于观察的展示视角，既保留了实际传动结构的所有关键尺寸特征，包括蜗轮的分度圆直径、蜗杆的导程、齿顶高系数、顶隙系数等核心设计参数，又通过视角优化让使用者能够直观理解蜗轮蜗杆空间交错轴传动的运行原理，模型中各零件为独立可编辑的实体结构，可直接用于装配干涉检查、运动仿真动画制作，也可作为机械原理教学的演示素材，帮助理解大减速比传动结构的布局特点与啮合特性。建模过程中对齿形的渐开线曲面做了精度优化，将曲面拟合公差控制在微米级，避免曲面拼接处出现破面、变形等问题，保证模型导入各类三维软件后都能保持完整的结构形态，可直接用于后续的工程图导出、有限元分析前处理等工作。
