铃木摩托车齿轮箱传动轴组结构

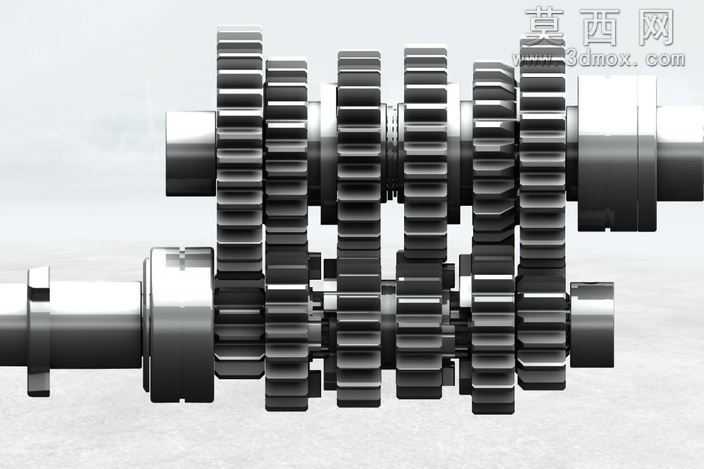

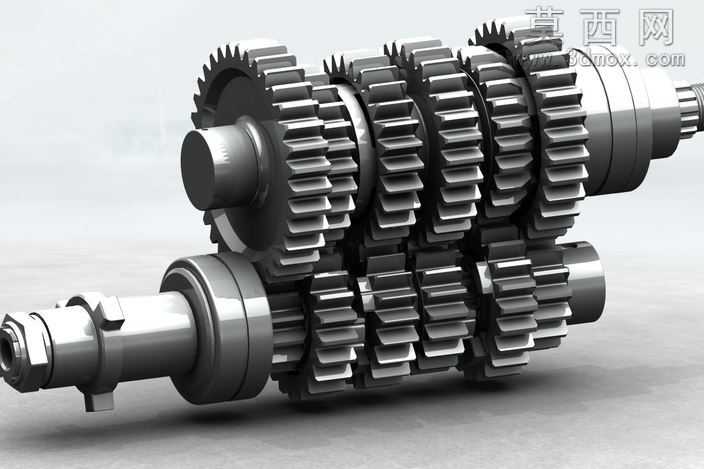

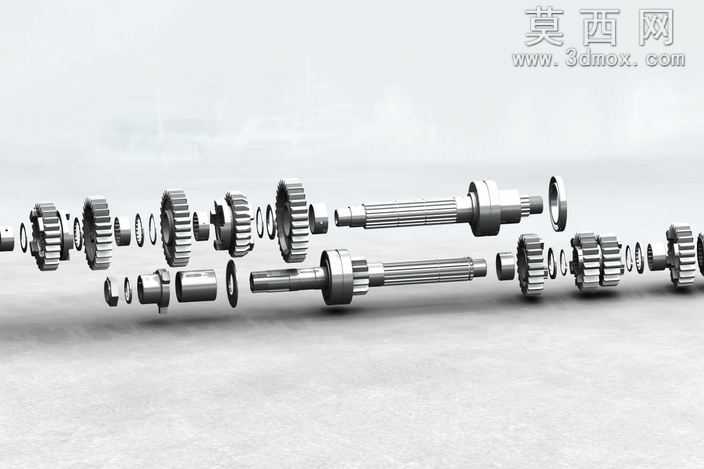

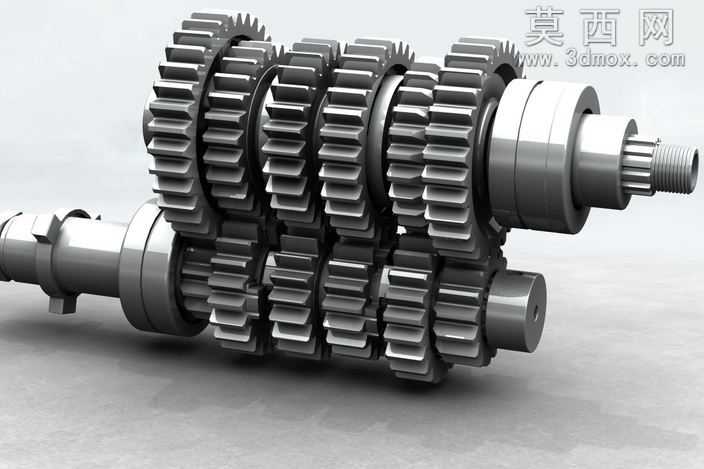

本作品为摩托车变速传动核心的齿轮箱轴组三维建模成果，整体采用NX 8.5完成全参数化建模搭建，完整还原了手动变速齿轮箱的双轴排布与多档位齿轮啮合结构。建模过程中首先完成两根平行传动轴的基准定位，依据实际传动比参数确定各档位齿轮的分度圆、齿顶圆、齿根圆尺寸，采用渐开线齿廓生成逻辑完成每一片传动齿轮的齿形建模，保证齿轮啮合时的齿侧间隙、重合度符合机械传动设计规范，避免传动干涉问题。模型对轴体上的花键、定位卡簧槽、轴承安装位、轴端锁紧结构都做了精细化还原，每一片齿轮的同步器结合齿、换挡拨叉槽结构都完整呈现，清晰展现了不同档位下动力传递的齿轮啮合路径。材质渲染阶段，对轴类零件赋予调质合金钢材质，调整金属粗糙度参数呈现亚光金属质感，对齿轮零件根据传动受力差异区分材质表现，常啮合齿轮采用高硬度渗碳淬火钢的亮面金属质感，结合套、同步环等零件做了差异化的材质区分，通过光影渲染突出零件的结构轮廓与装配关系，整体渲染效果清晰展现了齿轮箱内部的层级装配逻辑。设计过程中严格遵循摩托车变速器的设计逻辑，按照输入轴、输出轴的动力流向排布各档位齿轮，从低速档到高速档的齿轮齿数梯度符合变速比设计要求，相邻档位齿轮的轴向间距预留了换挡滑移动作空间，轴体的支撑位对应轴承安装尺寸，保证整体结构可直接用于装配验证、传动原理演示场景，能够直观展示手动变速器的换挡动力切换逻辑，可用于机械原理教学、变速器结构设计参考等用途，模型装配关系完整，无结构错漏，各零件可单独拆分用于工程图导出或结构分析。
