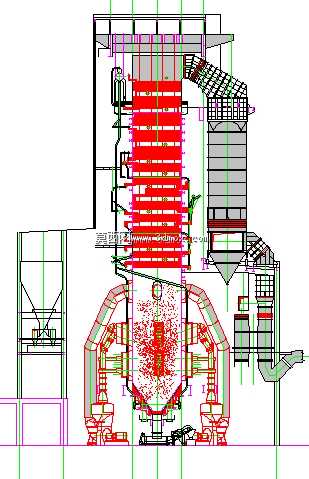

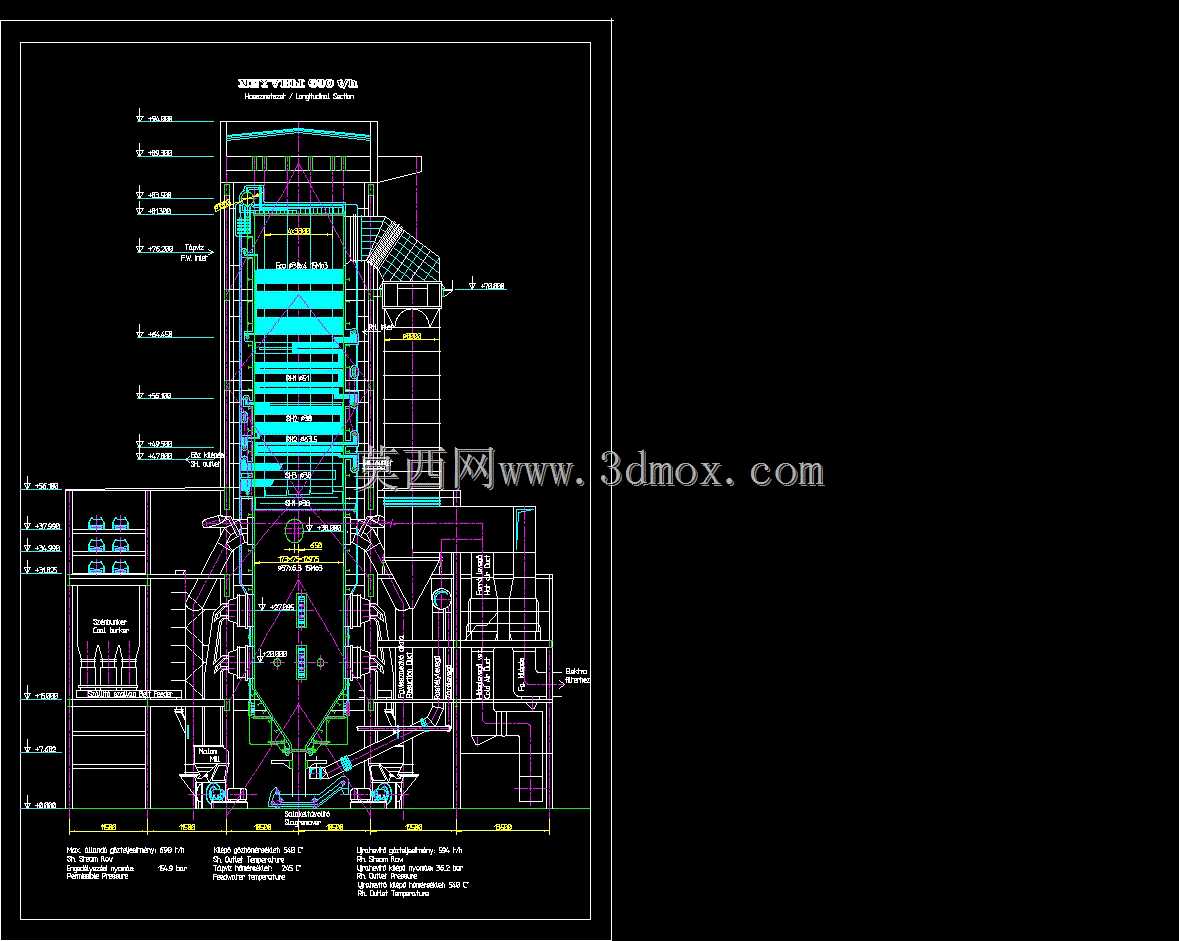

印度Neyveli粉煤燃烧塔式锅炉结构

　　该塔式粉煤燃烧锅炉主要应用于大型火力发电站的燃煤发电场景，承担将粉煤燃烧释放的化学能转化为蒸汽热能的核心功能，为汽轮发电机组提供符合参数要求的过热蒸汽，是燃煤电站热力系统的核心主机设备。设备采用全塔式布置结构，炉膛、过热器、再热器、省煤器、空气预热器等受热面沿垂直方向依次堆叠布置，相较于传统Π型锅炉，塔式布置的烟气通流路径更顺畅，可有效降低烟气流场偏差，减少受热面局部磨损与结焦风险，尤其适配高灰分粉煤的燃烧工况，在燃用印度、土耳其当地高灰分褐煤的电站项目中具备较强的工况适应性。

　　从结构设计逻辑来看，该锅炉采用单炉膛悬吊式结构，整体荷载通过顶部大板梁传递至主厂房钢架，炉膛下部采用水冷壁围成的矩形截面，燃烧器采用多层四角布置或墙式布置方式，可实现粉煤与助燃空气的充分混合，保证燃烧效率；炉膛出口沿垂直方向依次布置低温过热器、屏式过热器、高温过热器、高温再热器、低温再热器等受热面模块，各模块通过集箱连接汽水系统管路，省煤器布置在尾部竖井区域，用于回收烟气余热加热锅炉给水，降低排烟热损失。

　　设备的安装边界需匹配电站主厂房的布置尺寸，炉膛截面尺寸需根据机组额定蒸发量匹配对应的燃烧热负荷，垂直总高度需覆盖煤粉燃尽行程与各级受热面的布置空间，水冷壁下集箱至运转层平台预留足够的除渣、检修空间，顶部大板梁的安装标高需满足受热面模块的吊装与检修起吊高度要求，锅炉四周需预留足够的平台扶梯空间，满足运行巡检与设备检修的通行需求。在功能特性层面，该锅炉针对粉煤燃烧的工况做了针对性结构优化，水冷壁采用膜式壁结构，具备良好的密封性与热传导效率，可有效降低炉膛漏风率；各级受热面采用顺列或错列布置方式，根据烟气流速与灰分浓度调整管排间距，在高灰分烟气区域采用防磨瓦、防磨盖板等结构，降低飞灰对管壁的冲刷磨损；燃烧系统配备独立的一次风、二次风管路，一次风负责输送粉煤进入炉膛，二次风通过分级配风方式送入，可有效降低氮氧化物生成量，适配电站的环保排放要求。

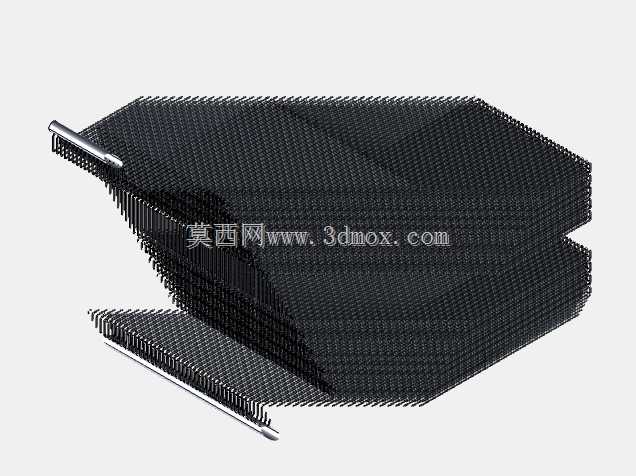

　　从三维建模的结构还原角度来看，该模型完整复现了锅炉的汽水系统流程、烟气流道走向、各受热面的相对位置与支撑结构，可用于电站布置设计阶段的空间校验、检修路径模拟、热力系统流程演示，也可作为同类型塔式锅炉结构设计的参考样例，帮助设计人员快速理解塔式锅炉的布置逻辑与各部件的装配关系，在新建电站的前期方案论证、锅炉改造项目的结构校核场景中具备实际参考价值。设备的底部冷灰斗区域采用倾斜水冷壁结构，角度设计需保证燃烧后的灰渣能够顺利滑落至底部除渣装置，冷灰斗的水封槽结构可实现炉膛底部的密封，防止外部冷空气漏入炉膛降低燃烧效率；空气预热器布置在锅炉最尾部的烟道区域，利用烟气余热加热送入炉膛的助燃空气，进一步提升锅炉整体热效率，预热器的密封结构可有效降低空气漏入烟气侧的漏风率，保证送风量与排烟温度处于设计区间。
