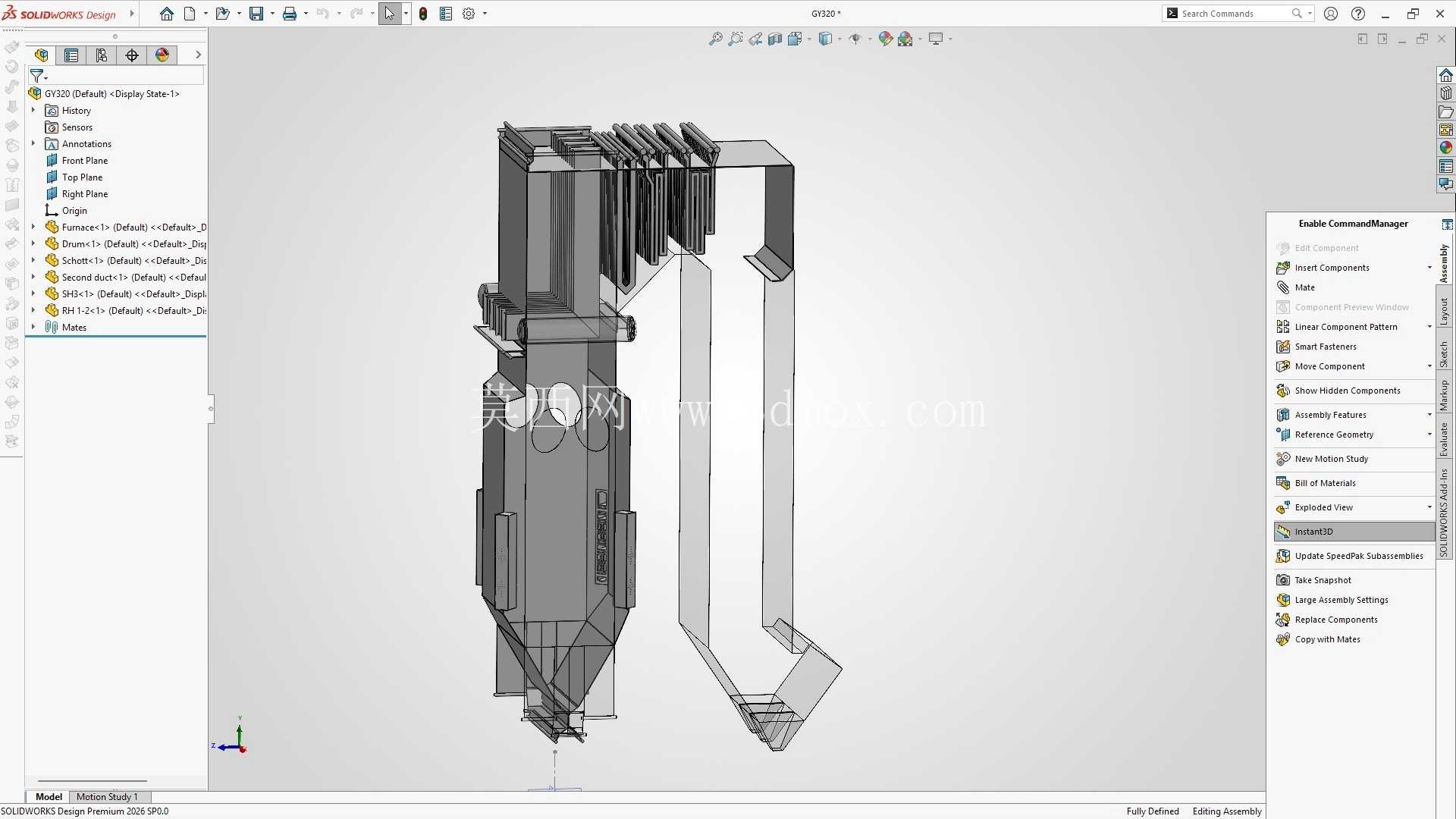

100MW马特拉电厂燃煤锅炉结构设计

本次呈现的是褐煤燃用电站锅炉的半完成结构设计状态，对应电厂实际投运的100MW容量机组配套设备，这类锅炉在区域热电联产、基础电力供应场景中承担核心能量转换作用，直接对接汽轮发电机组的蒸汽输入需求，将褐煤燃烧释放的化学能转化为高温高压蒸汽的热能，为后续电能输出提供稳定热源支撑。从现场应用场景来看，该型锅炉适配燃用本地开采的褐煤燃料，褐煤本身水分高、热值偏低的燃料特性，决定了炉膛燃烧区域的结构设计需要匹配更长的燃尽行程，保证燃料在炉膛内充分燃烧放热，避免未燃尽颗粒带出造成热损失。从结构设计思路上，整个锅炉采用传统π型布置方案，炉膛垂直段下方衔接冷灰斗结构，用于收集燃烧后下落的灰渣，炉膛出口方向依次布置过热器、省煤器等对流受热面，尾部烟道垂直向下延伸后衔接空气预热器模块，这种布置方式经过多年工程验证，在中小容量燃煤机组上运行稳定性强，检修维护通道布置便利，适合服役周期较长的老机组改造、同类型设备复刻建模参考。受热面布置上，蒸发器采用密集立管结构排布，这种设计能够在有限的炉膛包覆空间内最大化换热面积，匹配褐煤燃烧时的烟气流量特性，保证水冷壁内工质的换热效率，避免管壁超温引发的材料失效问题；外墙采用护板覆盖结构，既能够减少炉膛的散热损失，也可以为炉内保温层、受热面吊挂结构提供外部防护，抵御厂区户外环境的风雨侵蚀，同时为检修人员提供外部行走操作的结构依托。从安装边界尺寸来看，整个锅炉的垂直总高度匹配100MW机组的炉膛燃烧行程需求，炉膛截面尺寸根据褐煤燃烧的烟气停留时间计算确定，保证烟气在炉膛内的停留时间满足燃料燃尽要求，尾部烟道的宽度与对流受热面的排布组数匹配，各模块之间的连接接口预留了现场焊接、膨胀节安装的操作空间，底部冷灰斗的倾斜角度符合灰渣自然滑落的角度要求，避免积渣堵塞排渣口。在实际运行层面，这类锅炉的燃烧系统采用外部提取褐煤直供的给料方式，给煤口布置在炉膛下部燃烧器区域，一二次风配比根据褐煤的挥发分析出特性调整，保证着火稳定；由于该型机组建设年代较早，结构设计上没有采用低氮燃烧等后期改造模块，整体结构更贴近传统电站锅炉的原始设计逻辑，对于研究早期中小容量燃煤锅炉的结构演变、同容量机组的受热面布置优化、老旧机组改造的三维测绘复刻都有实际参考价值。建模过程中保留了中间设计阶段的结构状态，能够清晰看到内部受热面的排布逻辑、炉墙护板的覆盖范围、各连通烟道的走向衔接，没有做过多的外观美化处理，完全还原结构设计阶段的真实状态，方便结构设计人员对照查看各部件的相对位置、吊挂结构的受力点位、汽水流程的走向路径，也可为同类型锅炉的三维建模提供结构排布参考，避免在受热面布置、烟风通道设计上出现流程冲突、空间不足的问题。
