城市生活垃圾焚烧处理锅炉整体结构设计

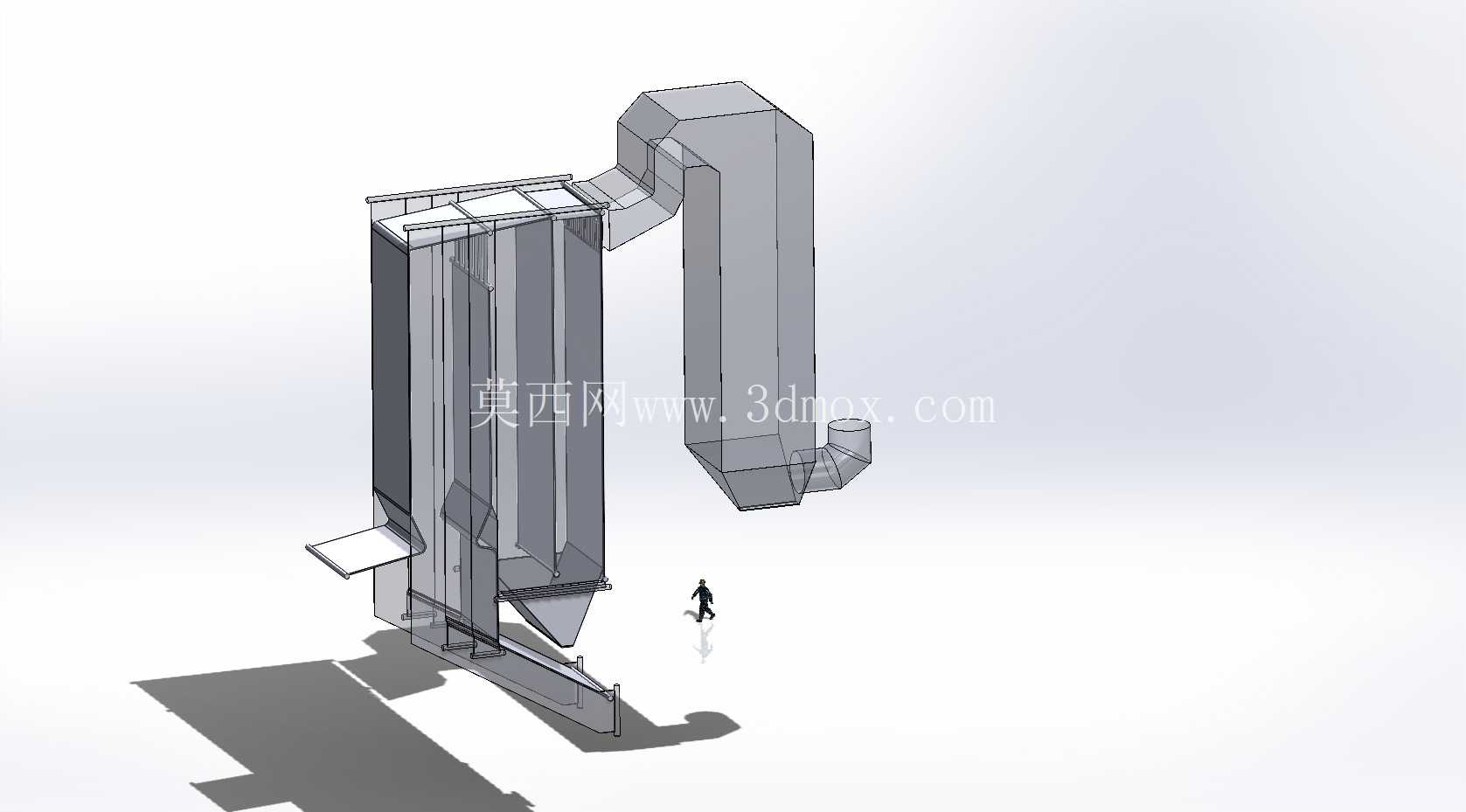

该设备主要应用于城市集中式生活垃圾无害化处理场站，作为固废处置环节的核心热力单元，承担垃圾焚烧放热、余热回收产出蒸汽的核心功能，对接后续汽轮发电机组实现垃圾资源化利用，同时配套尾部烟道衔接烟气净化系统，满足固废处置过程的热能转化与污染物排放前置衔接需求。从结构设计逻辑来看，整体采用立式塔式布置，炉膛段为大容积矩形腔体，预留足够的烟气停留空间，保证垃圾燃烧过程中产生的烟气在高温段有充足的滞留时长，充分分解有害组分；炉膛下部设置倾斜推料与出渣结构，适配垃圾燃烧后的灰渣收集与排出需求，避免积渣影响设备连续运行。尾部竖直烟道沿烟气流动方向依次布置多组受热面模块，从高温过热段到低温省煤段逐级排布，充分回收烟气余热，烟道转角位置做圆弧过渡导流设计，减少烟气偏流造成的局部受热面磨损，提升设备长期运行的可靠性。设备侧面设置大截面烟气流道，连接炉膛出口与尾部受热面区段，流道截面根据烟气流速优化设计，控制流速在合理区间，既避免流速过高造成的管壁冲刷磨损，也防止流速过低带来的积灰堵塞问题。从安装边界来看，设备整体为立式高耸结构，底部需要匹配对应的混凝土基础承载整体重量，基础预留地脚螺栓安装点位与灰渣输出设备的安装空间，设备侧面预留足够的检修通道，满足受热面检修、吹灰器布置的空间需求，顶部设置吊装挂点，方便安装阶段的模块吊装与后期检修更换部件。在功能设计上，炉膛侧壁布置水冷壁结构，吸收炉膛辐射热量的同时保护炉墙，避免高温烟气直接冲刷炉墙造成结构损坏；各受热面模块采用集箱连接结构，管组排布均匀，保证汽水介质流动均匀，避免局部管壁超温。设备整体的外形尺寸根据处理规模匹配，炉膛段的截面尺寸对应垃圾焚烧的处理量，保证单位时间内的垃圾燃烧放热能够被受热面充分吸收，尾部烟道的高度匹配各级受热面的布置需求，在有限的厂区占地范围内最大化换热效率。针对垃圾焚烧烟气含尘量高、组分复杂的特点，受热面管束采用顺列排布方式，减少积灰搭桥的概率，同时预留吹灰器的安装位置，可定期对管束表面积灰进行清理，维持换热效率稳定。设备下部的灰斗采用大角度倾斜设计，保证收集的飞灰能够顺畅排出，避免灰斗内积灰搭桥造成堵塞，灰斗出口对接输灰设备，实现飞灰的密闭输送。从建模细节来看，该结构完整还原了设备的各段壳体、内部受热面排布、外部连接烟道、下部灰斗与支撑结构，各部件的连接位置、接口尺寸均按照实际工程设计逻辑还原，能够直观展示垃圾焚烧锅炉的整体布置方式、各功能段的衔接关系，可用于固废处理设备的结构认知、场站布置方案校核、热力系统流程演示等场景，帮助设计人员快速掌握该类设备的结构特点与安装要求，在新建垃圾焚烧项目的方案设计阶段，可作为设备布置的参考模型，核对设备与周边厂房、辅机设备的空间间距，避免出现安装干涉问题。
