Rákospalota WTE PP锅炉过热器盘管结构

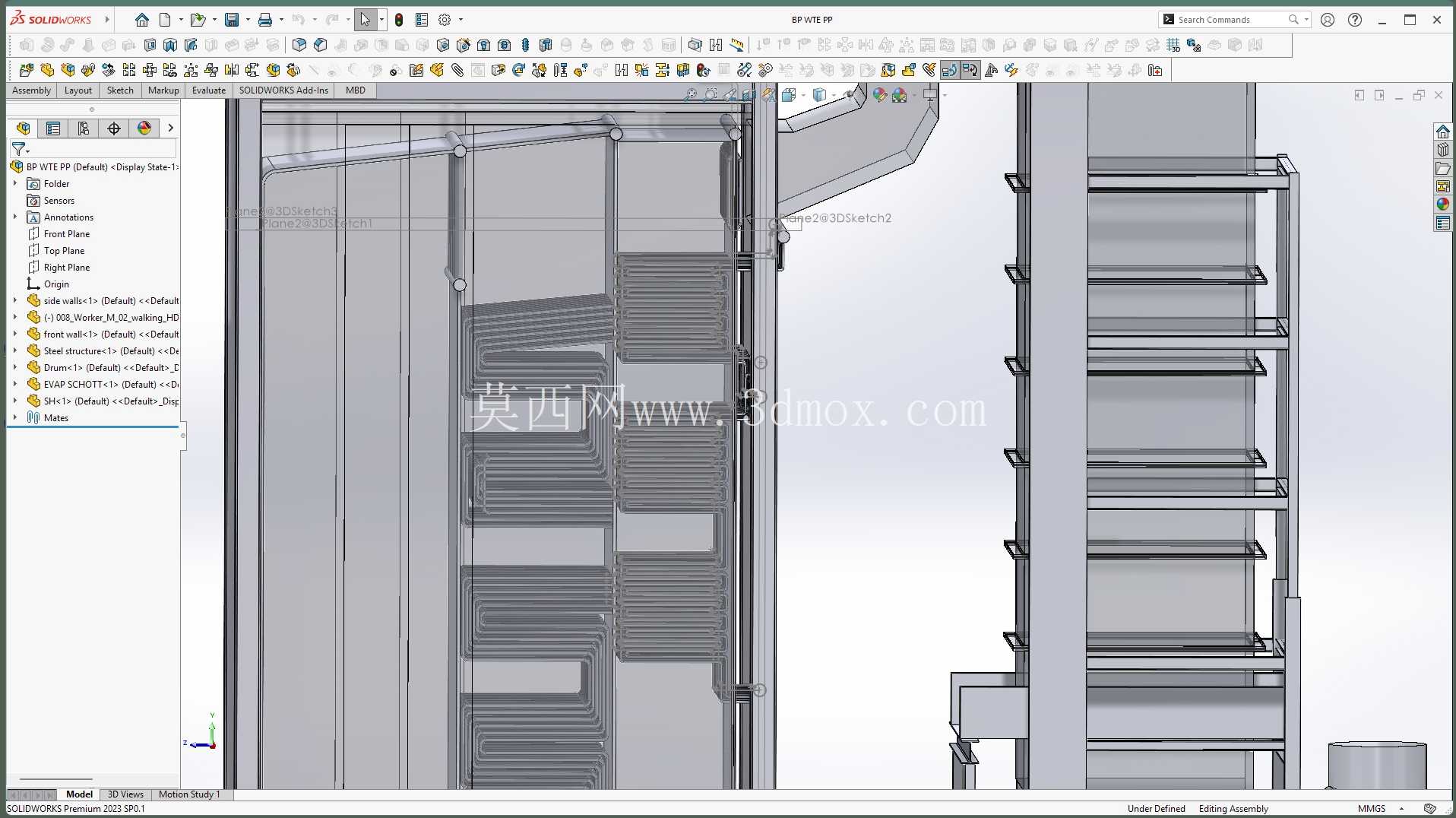

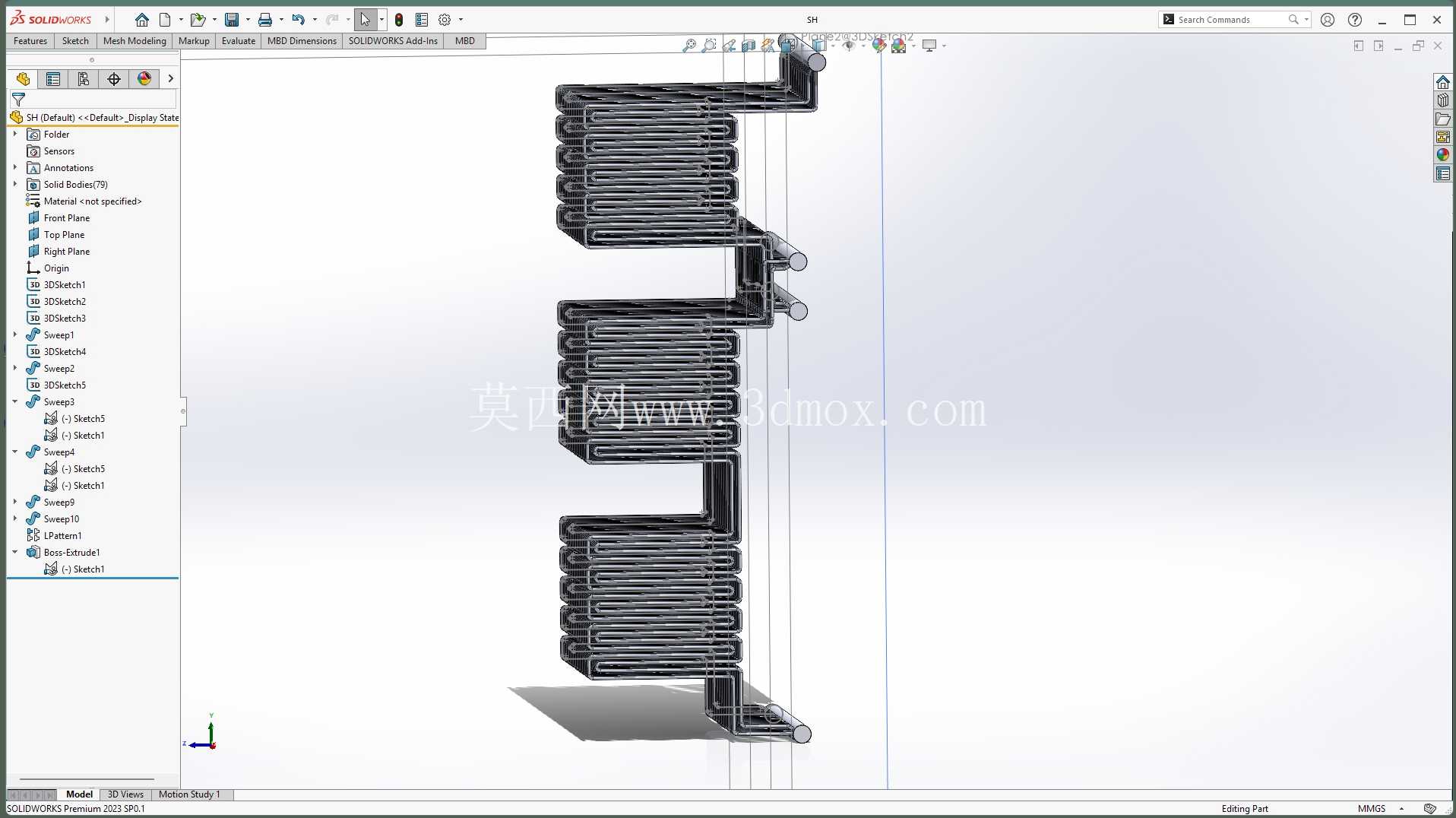

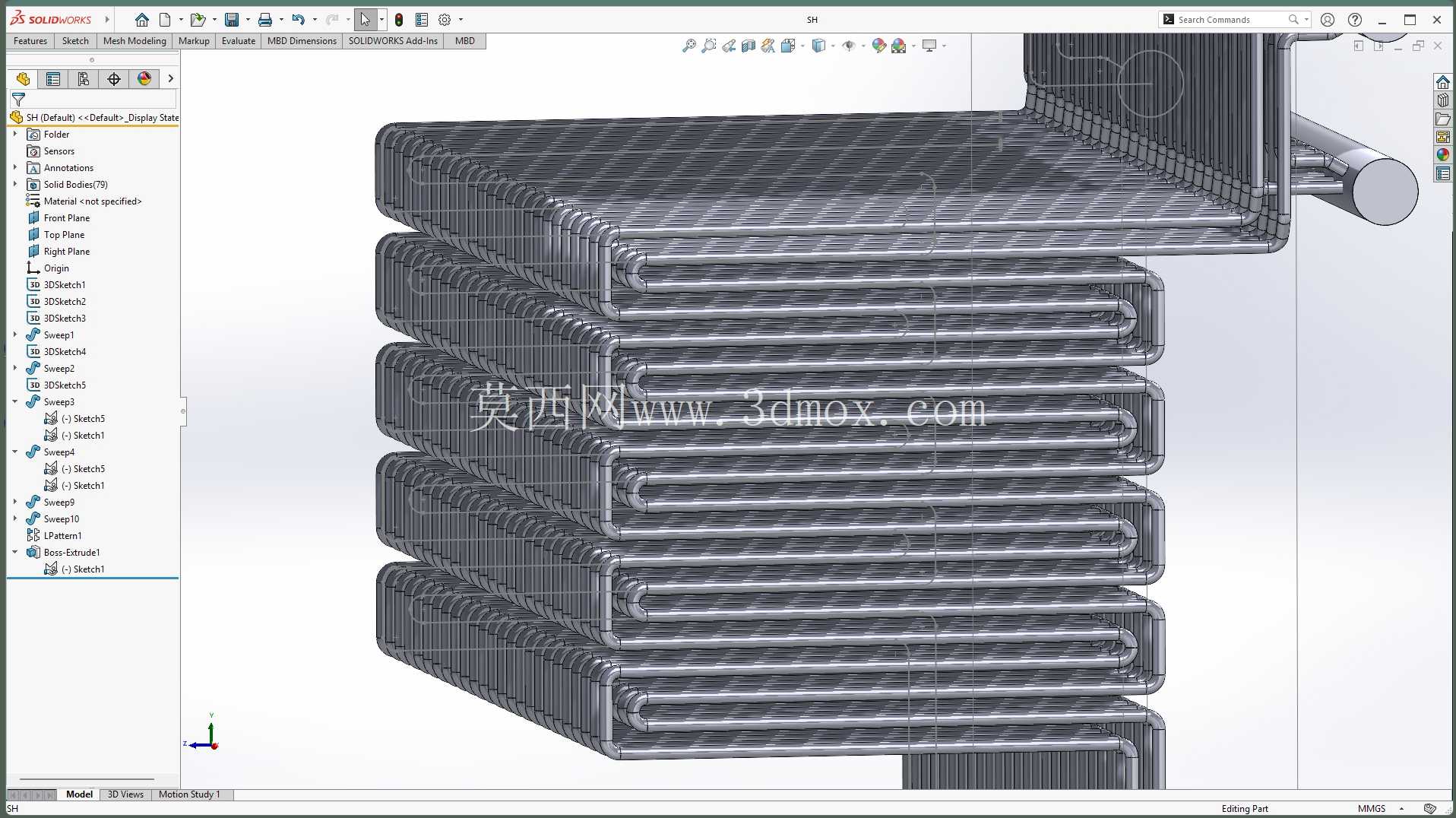

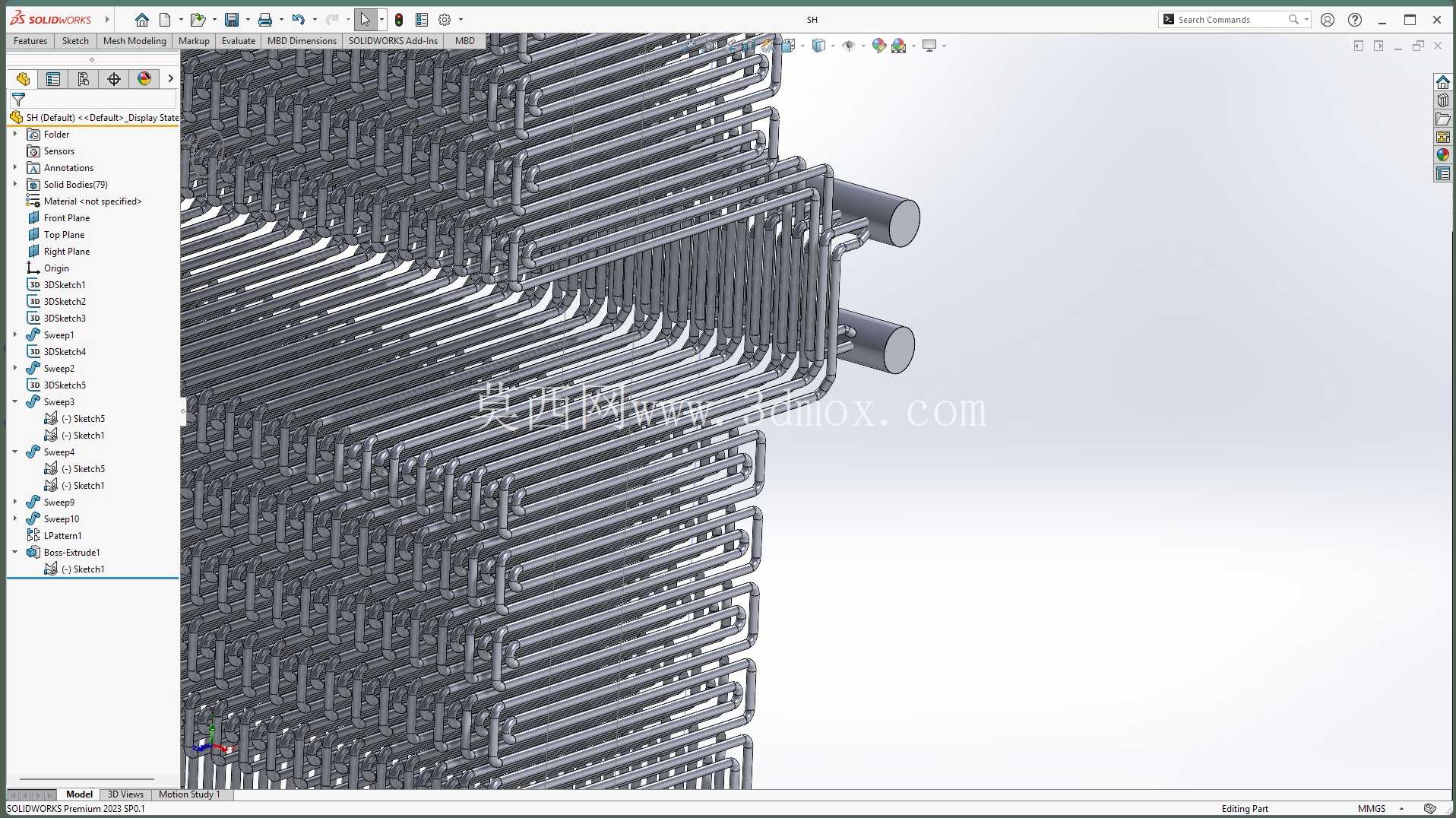

在垃圾焚烧发电配套的余热锅炉机组中，过热器盘管是决定蒸汽参数、影响机组热效率的核心换热部件，本次呈现的盘管结构适配Rákospalota WTE PP锅炉的炉膛尾部烟道安装空间，整体采用多层蛇形弯管堆叠的布局形式，单组盘管的层间距经过严格核算，既保证烟气流过管束时的流速处于合理区间，避免流速过高造成管壁飞灰磨损，也防止流速过低导致积灰搭桥影响换热效率。从结构设计逻辑来看，该盘管采用顺列布置的蛇形管结构，每一层弯管的弯曲半径统一，既满足弯管加工时的工艺可行性，避免弯管处出现壁厚减薄超差、椭圆度超标等加工缺陷，也保证了管束整体的整齐度，方便后续管排的固定与支吊。盘管的进出口集箱连接端设置在管排的侧上方，与锅炉主蒸汽管道的接口位置精准匹配，安装时不需要额外调整管道走向，可直接与集箱对口焊接，减少现场安装的配管工作量。考虑到垃圾焚烧锅炉烟气中含有腐蚀性成分与飞灰颗粒，盘管的管段在设计时预留了足够的壁厚裕量，同时管排的固定结构采用可拆卸的管夹设计，检修时可以单独更换受损的单根盘管，不需要整体拆除整个管排，大幅降低后期运维的更换成本。在安装边界方面，该盘管组件的整体外形尺寸完全适配对应锅炉尾部烟道的内部净空尺寸，管排最外侧与烟道内壁的间隙控制在合理范围，既避免烟气从间隙旁通降低换热效率，也预留了管排受热膨胀的伸缩空间，防止运行过程中热膨胀受阻造成管段变形拉裂。管排的支吊点设置在每层盘管的弯管处，避开直管段的高应力区域，支吊结构采用恒力弹簧支吊架的适配接口，可吸收锅炉启停过程中管排的热位移量，避免管段承受额外的附加应力。从实际运行功能来看，该盘管的作用是将汽包输出的饱和蒸汽进一步加热到额定参数的过热蒸汽，送入汽轮机做功，蛇形管的结构形式可以在有限的烟道空间内最大化布置换热面积，提升换热效率，多层堆叠的结构让烟气横向冲刷管束时形成稳定的紊流状态，强化管壁与烟气之间的换热效果，同时每一层管排的间距经过流场仿真优化，保证烟气流过整个管排时的流速分布均匀，不会出现局部流速过高的磨损区域或者流速过低的积灰死角。在建模过程中，每一段弯管的中心线都严格按照锅炉热力计算确定的管线路径绘制，管段之间的对接焊缝位置预留了标准的焊接坡口间隙，管夹的安装位置与支吊点的坐标完全对应实际安装尺寸，整个模型的装配关系完全还原实际设备的组装顺序，可直接用于锅炉检修的备件测绘、管系应力校核仿真以及现场安装的施工交底参考。对于从事锅炉设计、热力系统选型的工程人员来说，该盘管的结构细节可以作为同类型垃圾焚烧余热锅炉过热器设计的参考，尤其是在紧凑空间内布置大换热面积蛇形管排的结构思路，以及兼顾防磨、防积灰、热膨胀补偿的细节处理，都具备实际的工程参考价值。
