带冲压功能立式焊接点机结构设计

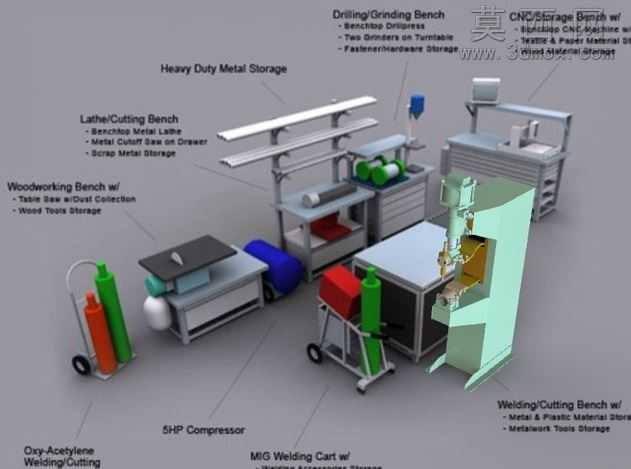

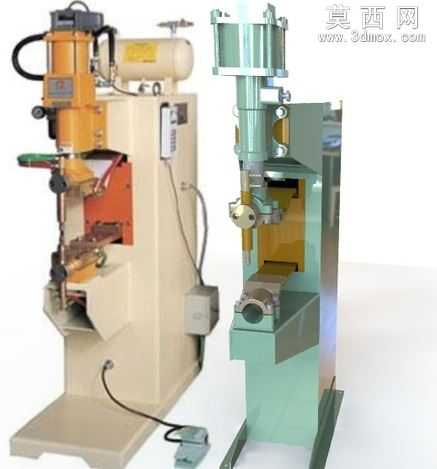

本作品为集成冲压功能的立式焊接点机三维建模设计，整体采用立式落地式布局，建模过程中严格遵循工业焊接设备的实际尺寸比例，对设备的各个功能模块进行了精细化的结构还原。模型主体分为机身机架、加压驱动单元、焊接电极组件、冲压辅助单元、气动控制回路、电气控制箱、脚踏操作组件七大核心部分，其中机身采用厚钢板焊接机架的结构设计，建模时还原了机架的加强筋布局、安装基准面的加工特征，保证机架结构的刚性表现符合实际设备的承重与承压需求。加压驱动单元采用气动加压结构，建模时还原了气缸的缸筒、活塞、导杆、行程调节部件的细节，搭配顶部的储气罐结构，还原了气动系统的稳压供气设计，可实现焊接过程中电极压力的稳定输出。焊接电极组件部分，分别还原了上下电极臂、电极握杆、点焊电极头的结构，同时对电极的冷却水路接口、导电铜排的连接结构做了细节刻画，还原了电阻点焊设备的大电流传输与冷却设计特征。本次设计在传统点焊机的基础上集成了冲压功能单元，在焊接工位旁增设了冲压执行模块，可实现工件定位点焊后同步完成冲压加工工序，减少工件二次装夹的定位误差，提升加工效率，建模时对冲压模块的冲头、凹模、导向结构、驱动连接部分做了完整的结构还原，保证冲压动作与焊接动作的空间位置互不干涉，运动行程符合加工需求。模型的材质渲染部分，机身机架采用米白色与浅绿色工业机床烤漆材质，金属加工部件采用金属切削加工的哑光钢材质，气动管路采用黑色橡胶材质，电气控制箱采用浅灰色工程塑料与金属面板材质，电极与导电部件采用紫铜材质，通过材质区分清晰展现设备不同部件的功能属性。设计过程中充分考虑了设备的操作人机工程，脚踏开关的位置、操作面板的高度、工件放置的工作台尺寸都按照实际操作需求进行布局，同时还原了设备的接地端子、管线固定卡扣、气源处理三联件等附属细节，让整个模型的结构完整度达到生产级设备的展示标准，可作为焊接设备结构设计、教学演示、工装方案参考的数字化三维模型使用，清晰展现集成冲压功能的点焊机的整体构造与工作逻辑。
