ABBIRB1400激光焊接工业机械手设计

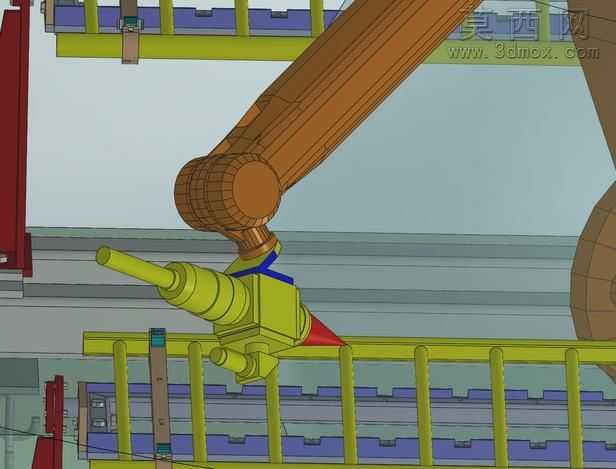

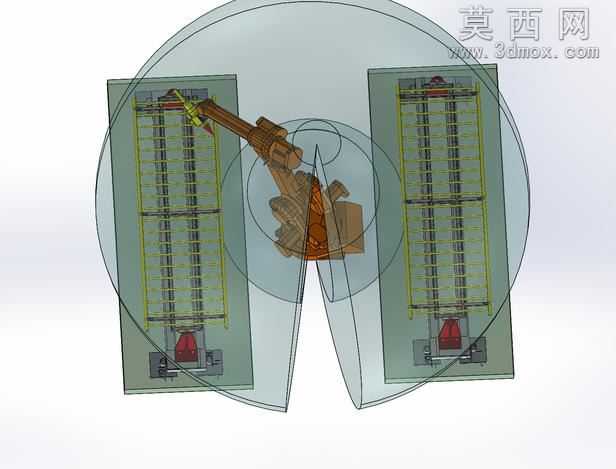

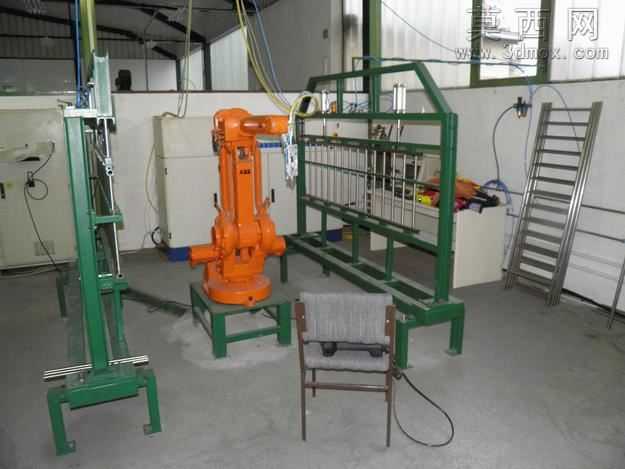

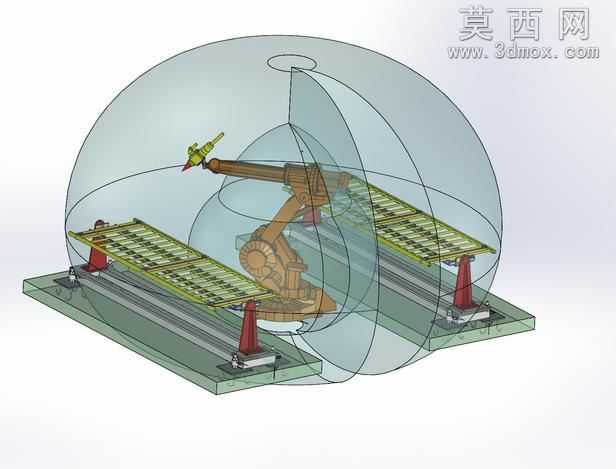

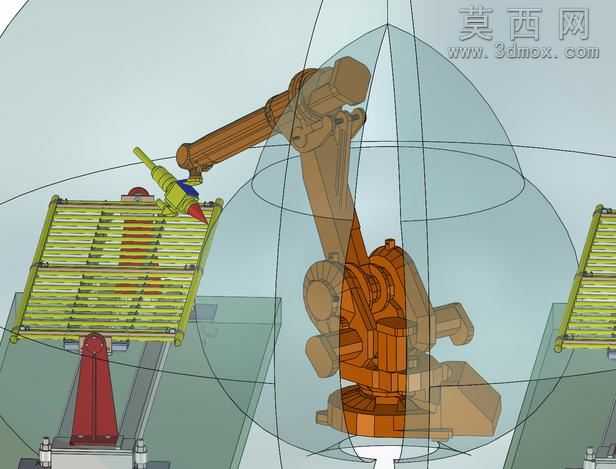

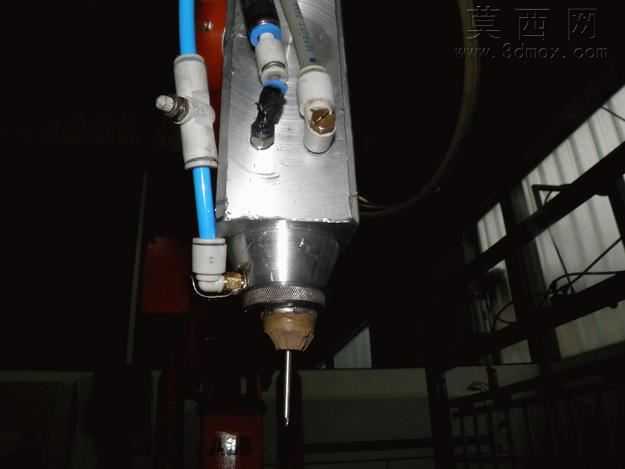

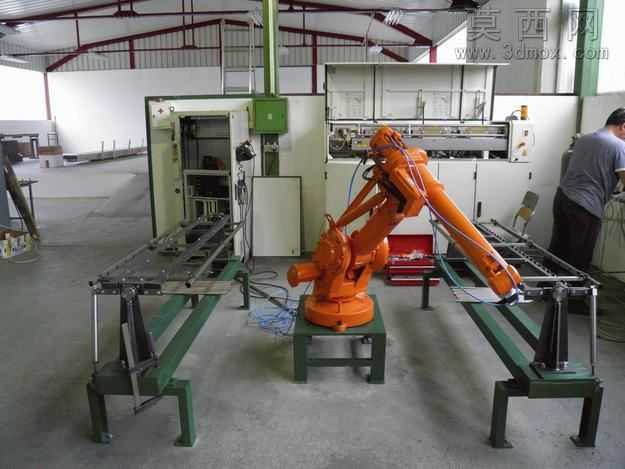

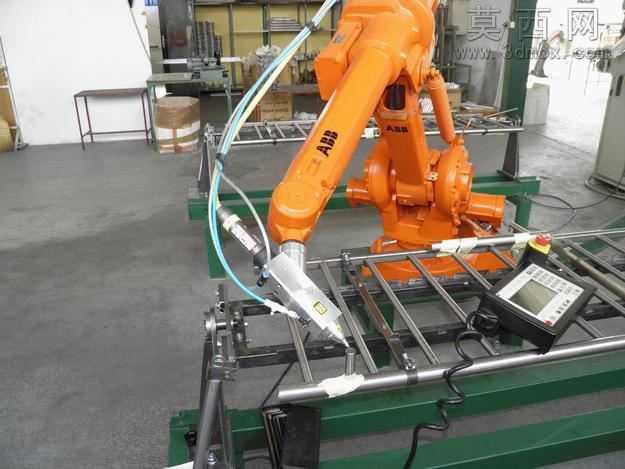

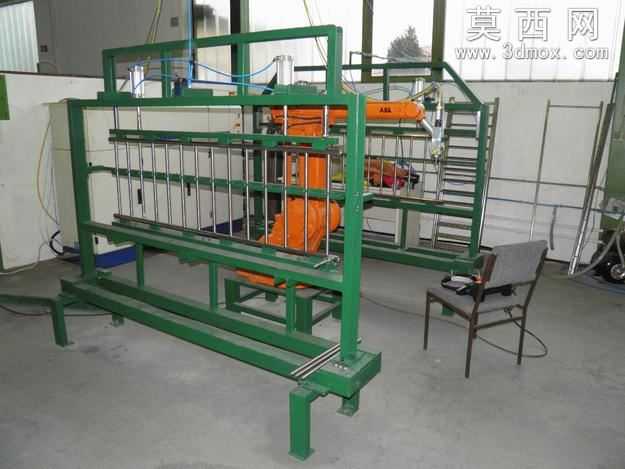

本作品为ABBIRB1400激光焊接机械手三维建模设计，整体采用SolidWorks完成全参数化建模，完整还原了该款六轴工业焊接机械手的真实结构与外观细节。建模过程中首先依据实体设备的尺寸参数搭建骨架模型，依次完成底座回转结构、大臂摆动关节、小臂俯仰关节、腕部三个旋转轴的独立零件建模，每个关节处的伺服电机安装位、谐波减速器装配槽、管线排布接口都做了1:1的结构还原，确保各运动部件的装配关系完全符合实际设备的运动逻辑，不存在干涉错位问题。外观材质渲染阶段，针对机械手主体的橙色工业防护漆材质做了哑光质感调试，还原漆面的细微颗粒质感与低反光特性，关节处的金属连接法兰做了拉丝不锈钢材质处理，表面添加细微的使用划痕与装配痕迹提升真实感，末端搭载的激光焊接头单独做了细节建模，包含激光聚焦镜头、冷却管路接口、送丝机构固定位，配套的管线采用柔性线缆建模方式，还原设备运行时管线随机械臂运动的自然弯曲形态，旁边配套的示教器也完整还原了按键布局、屏幕界面与手持握把的人体工学造型。设计思路上围绕激光焊接作业的实际工况展开，在建模时预留了末端执行器的标准安装接口，可根据不同焊接需求更换对应的焊接头组件，各关节的运动行程参数完全参照真实设备参数设置，可直接用于焊接工位的布局仿真、运动路径模拟、干涉检查等前期方案验证工作，模型整体装配层级清晰，零件命名规范，可直接导出用于教学演示、生产线方案展示、虚拟调试等多种场景，配套的渲染效果图还原了机械手在实际焊接工位上的工作状态，搭配辊筒输送线工装，直观展现该设备在自动化焊接产线中的应用形态。
