工业用杠杆式快速锁紧夹具结构设计

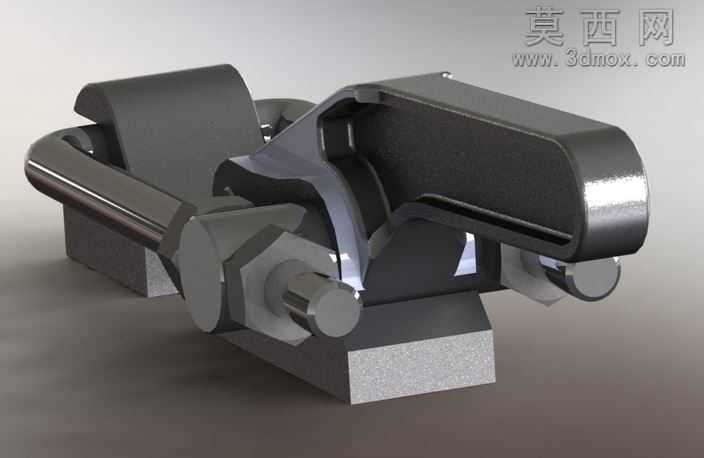

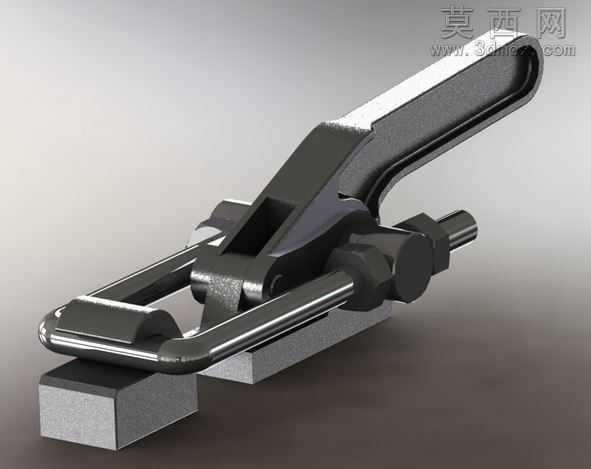

本作品为工业场景常用的杠杆式快速锁紧机构三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零件的配合间隙、装配约束均按照实际五金件生产标准设定，可直接导出工程图用于生产参考。模型渲染阶段采用金属材质物理着色方案，主体受力构件赋予哑光发黑碳钢材质，模拟实际五金件表面氧化处理的质感，铰接销轴、调节螺杆部分赋予亮面镀锌金属材质，基座定位块赋予磨砂灰铸铁材质，通过三点布光方案突出构件的轮廓棱角与金属表面的细微反光，渲染效果贴近真实工业产品的视觉表现。结构设计上采用经典的肘节锁紧力学原理，通过长杠杆手柄的力臂放大效应，实现小操作力下的大夹紧力输出，机构包含手柄杠杆组件、U型拉钩、锁紧基座、调节螺母、铰接销轴五个核心部分：手柄与基座、拉钩之间均采用销轴铰接形成多连杆运动副，扳动手柄时可带动U型拉钩完成直线拉紧动作，当手柄越过机构死点位置后即可形成稳定的自锁状态，不会因受振动出现意外松脱；拉钩末端的双六角调节螺母可灵活调整锁紧行程与预紧力，适配不同厚度的被夹紧工件，基座部分设置有沉头安装孔，可通过螺栓快速固定在工装台面或设备机架上。设计过程中优先考虑机构的操作便捷性与锁紧可靠性，手柄的握持弧度经过人机工程优化，扳动操作时施力顺畅无卡滞，所有铰接位置均预留了润滑间隙，长期反复使用也不会出现磨损卡涩问题，整体结构紧凑无冗余部件，可广泛应用于工装夹具快速压紧、设备舱门快速锁闭、工业箱体盖体扣合等场景，模型包含完整的装配体与全部零件文件，各零件特征可编辑修改，方便使用者根据自身使用需求调整尺寸参数。
