力士乐款手动式液压换向阀三维设计

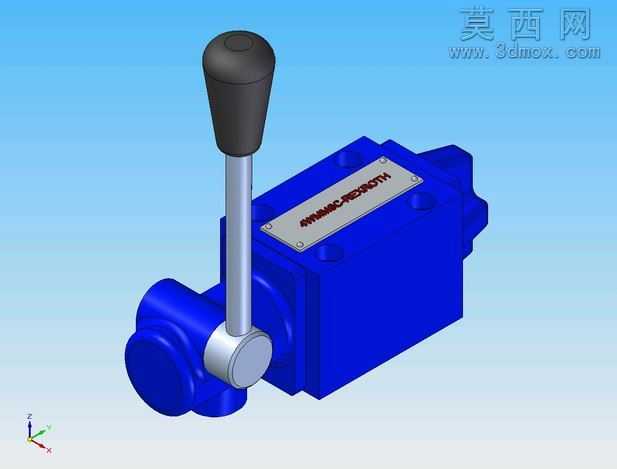

本作品为手动操纵式液压方向控制阀的三维建模设计，整体建模过程严格遵循力士乐系列手动液压阀的实物尺寸比例与结构特征开展。建模阶段首先完成主体阀块的基体构建，采用拉伸、切除等基础特征命令打造阀块的方正外形，精准预留阀芯安装孔道、油口连接位以及手柄组件的装配接口，阀块表面的铭牌安装凹槽、固定螺栓沉孔等细节特征均逐一还原，保证结构还原度。手柄组件部分，分别构建顶部黑色防滑操作握把、金属传动杆以及底部铰接回转基座，握把部分采用曲面建模方式还原符合人体工学的锥台外形与顶部圆弧过渡，表面做哑光防滑质感的材质区分，金属杆部分还原圆柱直杆形态，铰接基座还原与阀块侧端的连接结构，保证手柄扳动的运动逻辑符合实际手动阀的操作行程。材质渲染阶段，对阀块主体赋予深蓝色工业烤漆材质，还原液压阀常见的工业涂装效果，金属手柄杆、铰接部件赋予亮面金属镀铬材质，模拟金属加工后的光洁质感，操作握把赋予黑色哑光橡胶材质，还原防滑握把的触感特征，铭牌部分做金属拉丝底材搭配蚀刻标识的效果，提升模型的真实感。结构设计上完整还原手动液压阀的工作逻辑，通过手柄扳动带动内部阀芯滑移实现油路换向的结构关系，各部件之间的装配间隙、配合关系均按照实际液压元件的装配公差进行设置，既保证外观的还原度，也可用于液压系统装配演示、操作原理展示等场景。建模过程中对阀块内部的油道走向做了简化示意处理，重点突出外部装配结构与操作部件的形态特征，整体模型布线规整，特征层级清晰，各部件可单独拆分用于装配动画制作，能够满足液压系统教学、产品展示、方案设计参考等多类使用需求。
