47.1mm管道用三通铝制T型连接接头

在模块化铝管搭建的流体输送、设备框架走线、低压气路布设场景中，这类T型三通铝制接头是实现管路垂直分岔、水平转接的核心连接件，适配外径47.1mm的方形铝管，区别于传统圆形管路接头，其方形截面的贴合设计能避免铝管安装后出现周向转动，大幅提升管路拼接后的整体结构刚性。从实际工程应用来看，这类接头常被用在车间压缩空气分支管路、工业设备防护栏的框架拼接、洁净厂房的铝制走线桥架分岔位置，相比塑料接头抗冲击性更强，相比焊接式钢接头无需现场施焊，拆装调整的灵活度更高，适合需要频繁改线、模块化组装的生产线搭建场景。

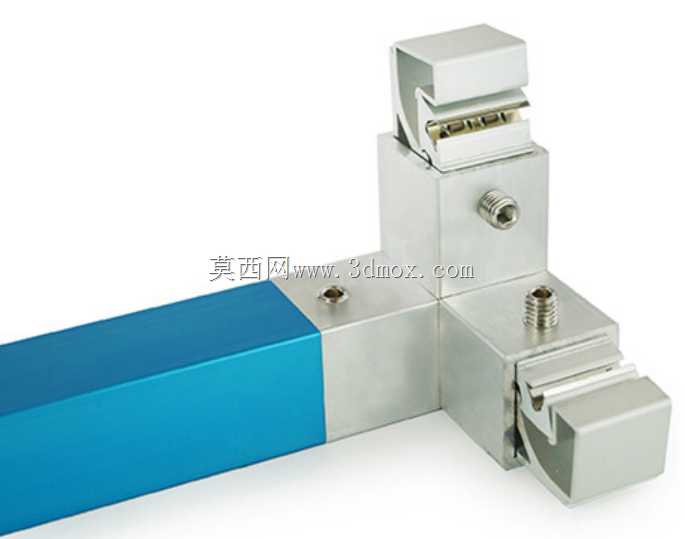

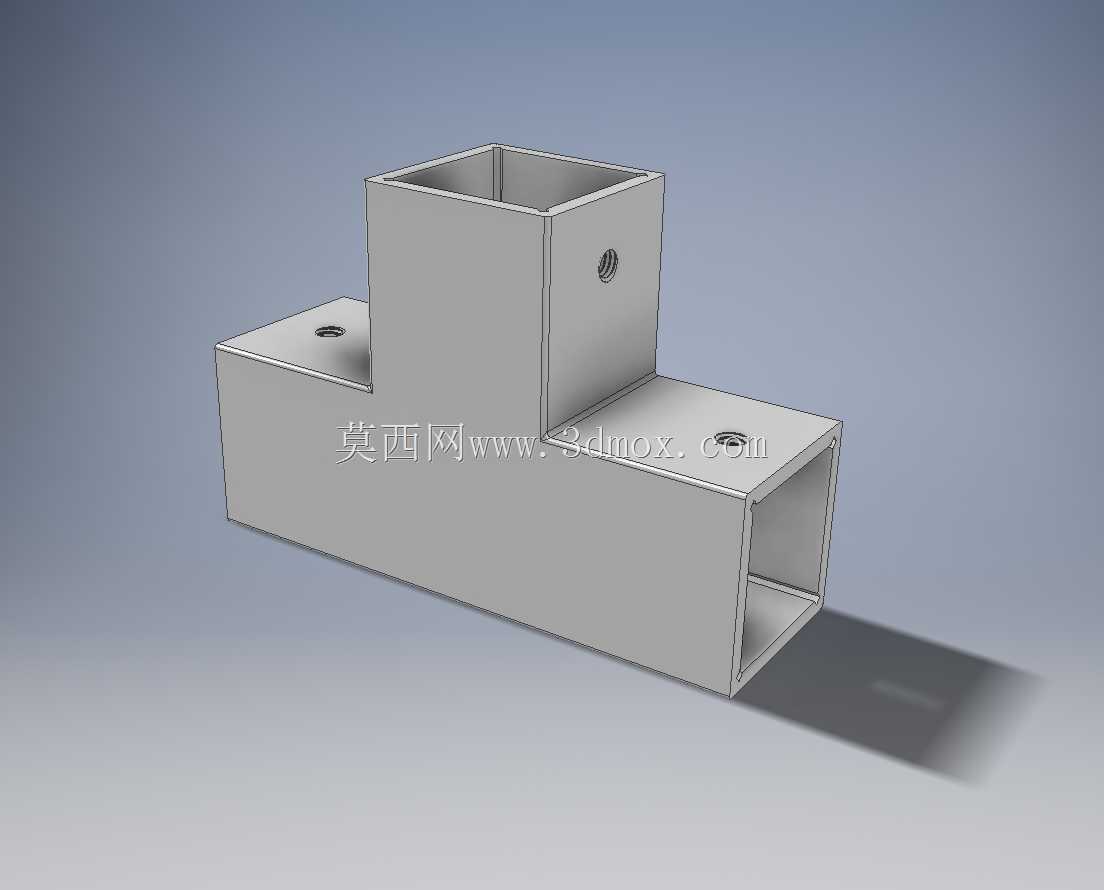

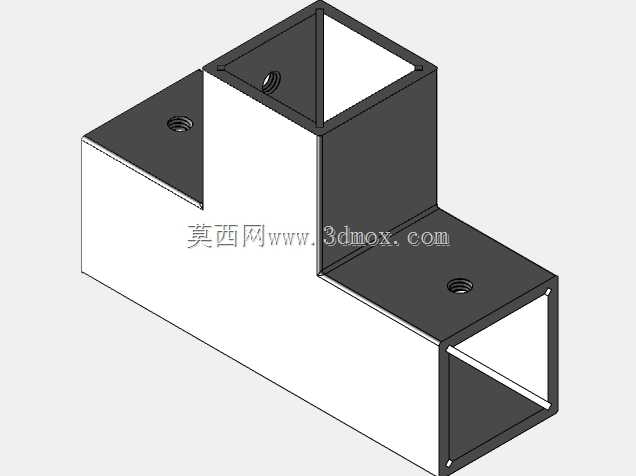

从结构设计逻辑来看，接头采用一体折弯后焊接的铝制壳体结构，主体分为水平贯通的方管套接腔与垂直向上的方管套接腔，两个腔体的内廓尺寸与47.1mm方管的外廓尺寸保留0.2-0.3mm的安装间隙，既保证铝管可以顺利插入腔体，又不会因为间隙过大导致拼接后出现晃量。腔体侧壁预留的顶丝孔是核心的锁紧结构，安装时将铝管插入腔体至定位台阶后，拧紧对应位置的内六角顶丝即可完成固定，顶丝的尖端做了滚花处理，锁紧时可以在铝管表面压出细微的咬合痕，避免管路受轴向拉力时出现滑脱。垂直腔体与水平腔体的交接位置做了内角圆弧过渡，一方面是减少铝制板材折弯时的应力集中，避免折弯处出现开裂，另一方面也能减少流体输送场景下的介质流动阻力，避免杂质在转角位置淤积。

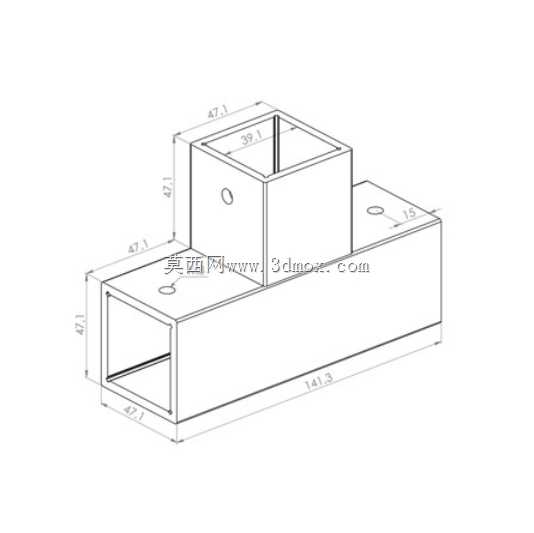

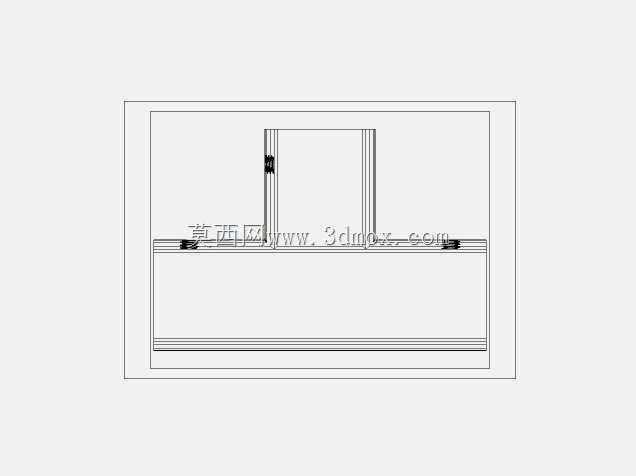

从安装边界尺寸来看，水平段的总长度满足两侧各插入60mm长度铝管的套接深度要求，垂直段的高度满足单根铝管插入50mm的套接深度，接头整体的壁厚控制在2mm，既保证足够的结构强度承受管路内压与外部载荷，又不会因为壁厚过大导致整体重量超标。安装时需要注意，水平方向的两根铝管插入接头时要抵到腔体内部的中间定位凸台，保证两侧管路的同轴度，避免拼接后出现管路错位；垂直方向的铝管插入后要保证端面与水平腔体的上表面贴合，避免垂直管路出现倾斜。如果是用在流体输送场景，需要在铝管与接头的配合缝隙处涂抹密封胶或者加装薄密封垫，避免介质从套接缝隙渗漏；如果是用在框架搭建场景，可以在套接面涂覆少量结构胶，进一步提升整体连接强度，搭配顶丝锁紧后可以承受更大的横向载荷。

不同于市面上常见的铸造成型三通接头，这款折弯焊接式的铝接头表面没有铸造砂眼，整体平整度更高，阳极氧化处理后的表面耐腐蚀性更好，适合在潮湿的车间环境或者有弱腐蚀介质的输送场景下使用。接头的所有棱角位置都做了R1的倒角处理，安装时不会划伤操作人员的手部，也不会刮破穿在管内的线缆外皮，用作走线桥架接头时的适配性更好。在实际选型过程中，需要确认所连接铝管的实际外径公差，如果铝管外径偏大，可以适当打磨铝管的插入端，避免无法插入接头腔体；如果铝管外径偏小，可以在铝管插入端包裹一层薄铝箔，消除配合间隙，避免锁紧后出现松动。
