家用冷水净化用10英寸滤瓶外壳结构

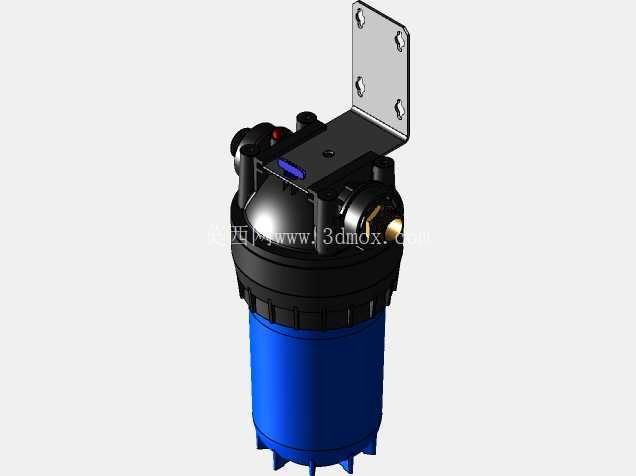

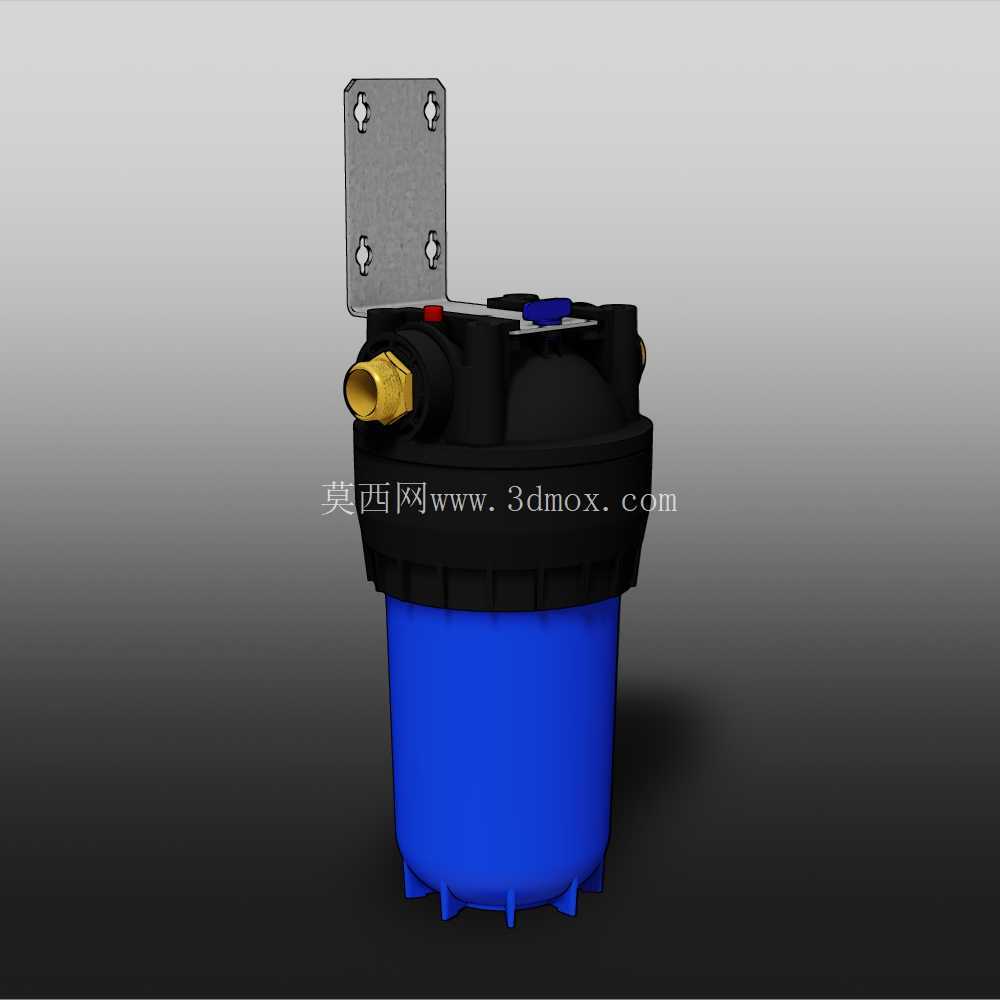

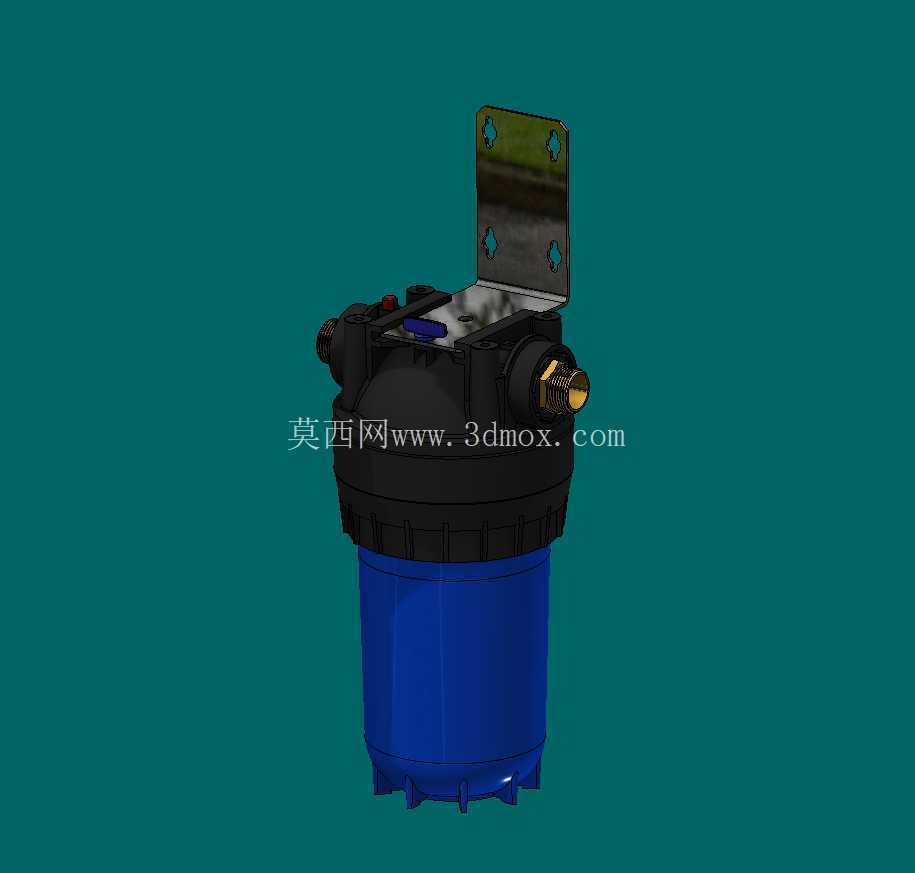

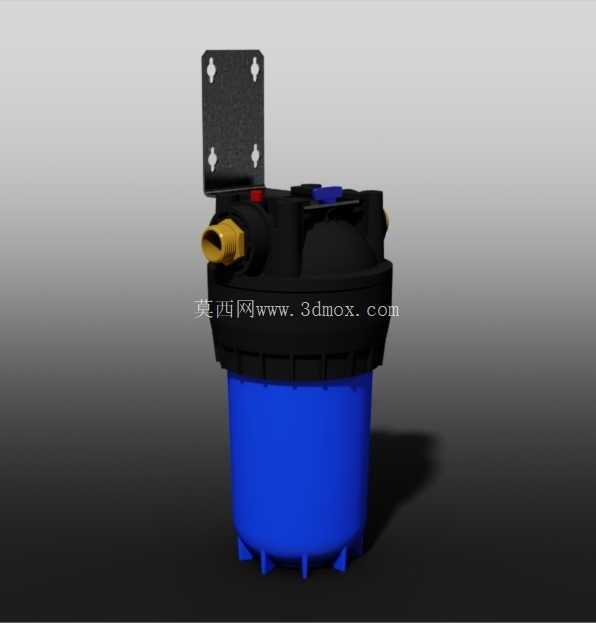

　　进出水口采用的是外螺纹黄铜接头，黄铜材质的接头相比塑料接头，在和PPR管路、PE软管连接的时候，螺纹咬合的密封性更好，不会因为多次拆装或者温度轻微变化出现螺纹滑牙、渗漏的问题，接头位置和滤瓶上盖的嵌合处做了周向密封槽，装配的时候压入O型圈就能实现静密封，不需要额外打胶，后期维护更换滤芯的时候拆装也更方便。滤瓶的筒体部分采用蓝色工程塑料材质，添加了硅酸盐玻璃纤维增强成分，相比普通纯塑料材质，抗水压形变的能力提升明显，额定承压状态下筒壁不会出现鼓胀变形，长期使用也不会因为水压波动出现应力开裂，筒体底部做了均匀分布的支撑脚，除了壁挂安装之外，也可以直接直立放置在设备台面或者机柜内部，支撑脚的高度刚好留出了底部排污的操作空间，如果后期需要加装排污阀，不需要额外垫高滤瓶。在民用净水、小型商用供水预处理的实际项目里，这类10英寸规格的滤瓶外壳是管路净水单元里最常见的承压载体，很多刚接触水系统设计的工程师容易把它当成简单的塑料容器，实际上从安装适配到承压可靠性，每一处结构都对应着实际使用中的痛点。先从安装场景说起，这个滤瓶自带壁挂式安装挂板，挂板上预留了四个对称的安装孔位，孔位的间距是按照常规墙面膨胀螺丝安装的通用尺寸设计的，不需要额外做转接支架，不管是家装厨下空间狭小的位置，还是小型商用设备间的壁挂排布，都可以直接固定，挂板和滤瓶本体的连接位置做了加强筋结构，避免满水状态下长期悬挂出现连接处开裂的问题。

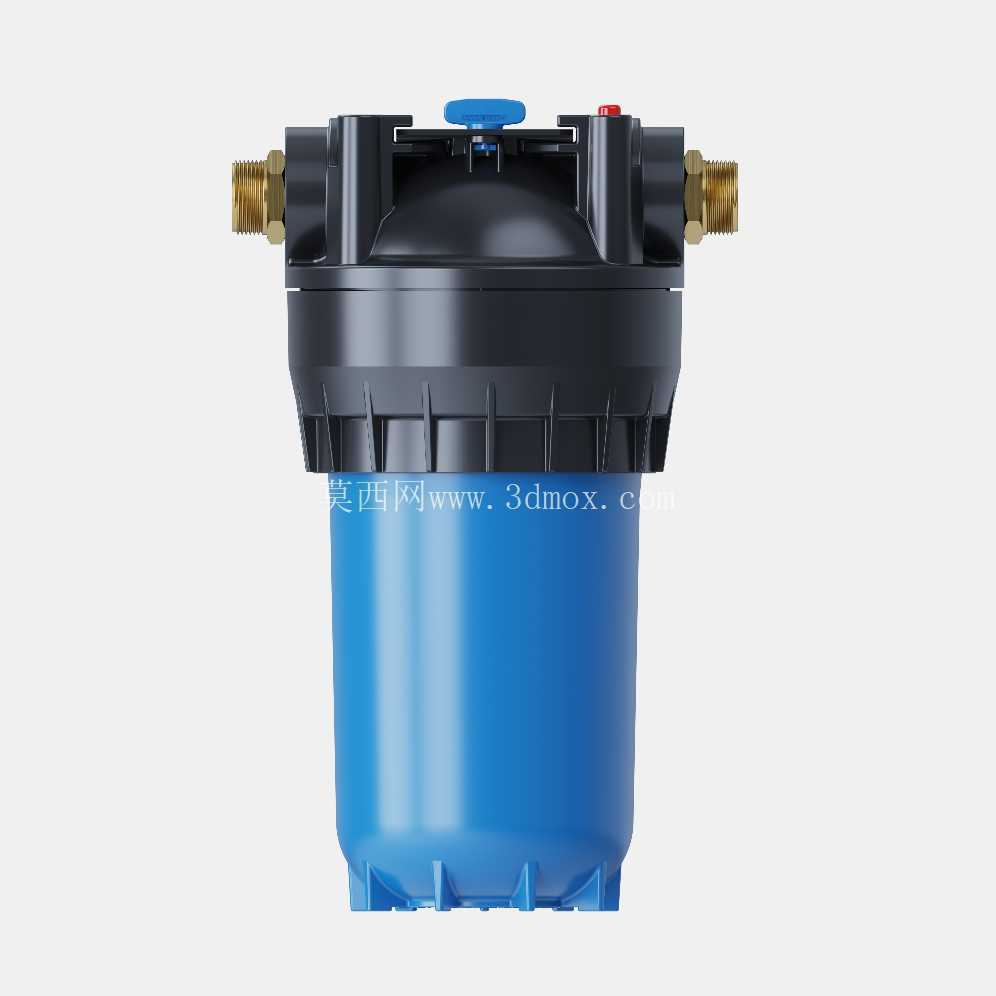

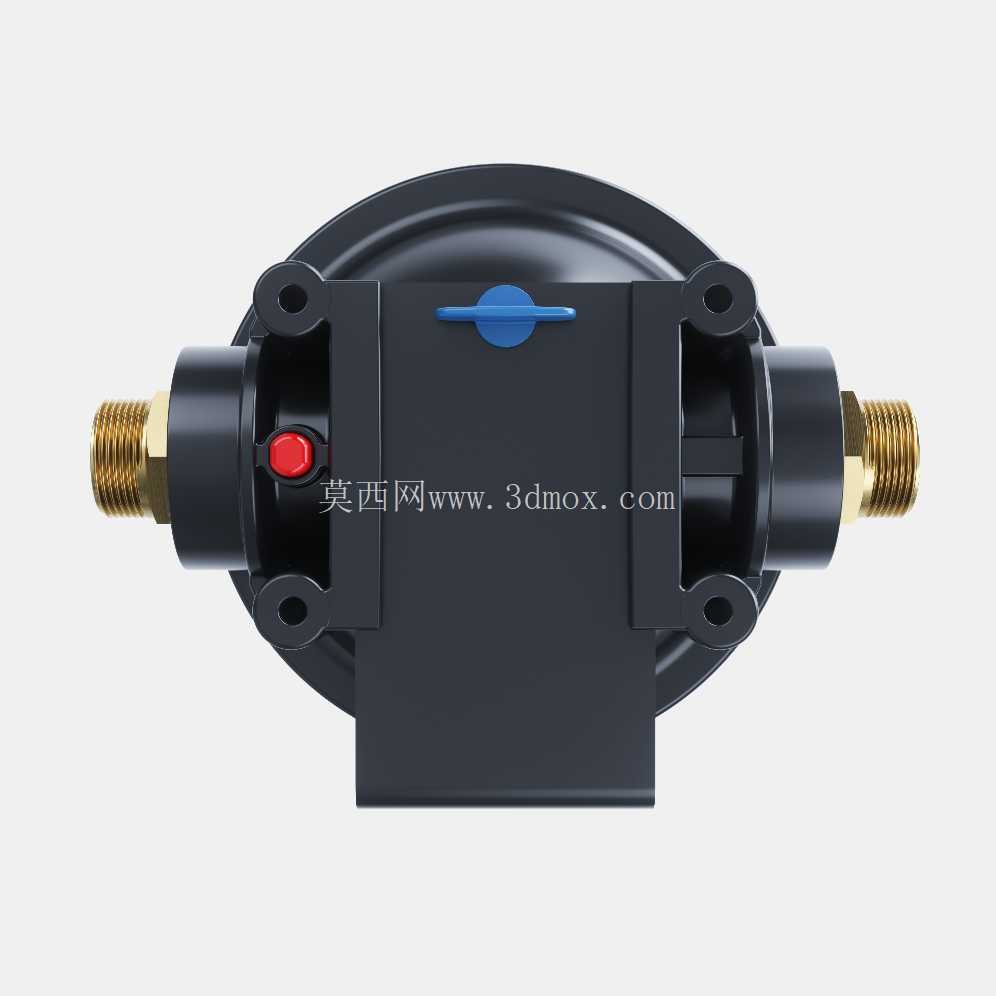

　　上盖部分设置了两个颜色区分的功能接口，红色对应进水侧、蓝色对应出水侧，安装的时候可以快速区分管路走向，避免接反进出水导致滤芯过滤效能失效，上盖和筒体的连接采用旋扣式结构，配合周向的密封胶圈，徒手就能拧紧，不需要专用扳手，后期更换内部滤芯的时候，普通用户也能操作，旋扣的齿位做了防滑处理，手上沾水的时候也不会出现拧不动或者滑手的情况。从实际使用的适配性来看，这个外壳可以兼容同规格的PP棉滤芯、活性炭滤芯、阻垢滤芯等不同过滤精度的沉积物过滤元件，不管是家用入户自来水的初级过滤，拦截水中的泥沙、铁锈、胶体等固体颗粒杂质，还是小型商用饮水设备的前置预处理，保护后端的反渗透膜、超滤膜等精密过滤元件，都能适配。

　　在结构设计的时候，特意规避了热水使用场景的适配，因为所选的增强塑料材质在持续高温水环境下会出现材料性能衰减，所以仅适用于冷水工况的过滤场景，进水温度不能超过常规常温供水的上限，这点在选型的时候需要特别注意，不能直接套用在热水管路的过滤环节。滤瓶内部的流道做了导流设计，进水从侧方接口进入后，会顺着筒壁向下流到滤芯底部，再从滤芯内部向上渗透经过滤层从出水口流出，这样的流道设计可以避免水流直接冲击滤芯表面导致的滤芯偏移，同时也能让整个滤芯的过滤面积都得到充分利用，不会出现局部过早堵塞的问题。上盖顶部还预留了排气阀的安装位，初次通水的时候可以打开排气阀排掉筒内的空气，避免筒内积存空气导致的水锤现象，也能防止空气占据过滤空间影响实际过滤流量。

　　从安装边界尺寸来看，10英寸的规格对应的筒体直径和高度，刚好适配常规厨下净水设备的安装空间，不会因为体积过大占用过多的储物空间，进出水口的位置高度和常规家用角阀的出水高度匹配，连接管路的时候不需要做过多的管路弯折，减少了管路弯折带来的水阻增加问题。在实际项目选型的时候，需要注意这个外壳的承压上限是0.63MPa，也就是常规市政供水的压力范围，如果是高层供水二次加压压力过高的场景，需要在前端加装减压阀，避免压力超过外壳承压上限导致渗漏或者爆裂。另外外壳的塑料材质做了抗UV处理，即使是安装在有少量光线照射的位置，也不会因为长期光照出现材料变脆的问题，但是不建议直接安装在室外阳光直射的位置，长期的紫外线直射还是会加速材料老化。挂板的安装孔位是长圆孔设计，安装的时候可以微调固定位置，即使墙面打孔的时候出现少量的位置偏差，也能顺利挂上滤瓶，不需要重新打孔，这点对于现场安装的工人来说非常友好，能减少不少安装调整的工作量。筒体的蓝色是半透明材质吗？不，是实色蓝色，这样可以遮挡内部滤芯使用后产生的污渍，避免外观看起来脏污，同时也能阻挡光线进入筒内，防止内部因为光照滋生藻类，影响出水水质。上盖的黑色部分采用的是和筒体不同硬度的塑料材质，旋扣连接的时候可以有轻微的形变补偿，让密封胶圈的压缩量更均匀，密封效果更好。
