工业框架用40系列欧标铝挤压型材

　　做非标设备机架这么多年，40系列的铝型材一直是选型清单里的高频选项，这款截面的型材我在不少自动化线的辅机机架、检测设备台架、小型输送线侧架上都用过，适配场景比想象中宽。先从安装边界说，单根定长1米的规格刚好适配多数小型台架的立柱段，不用二次截料就能直接组装，截面的外接尺寸是40mm见方，和同系列的角码、端盖、槽条、脚轮安装板完全通用，槽口的尺寸适配常用的T型螺栓、弹片螺母，不用额外扩孔或者改制连接件，组装的时候不用焊接，靠螺栓锁紧就能达到足够的结构强度，后期改线拆改也方便，不会像焊接方管那样拆完就没法复用。

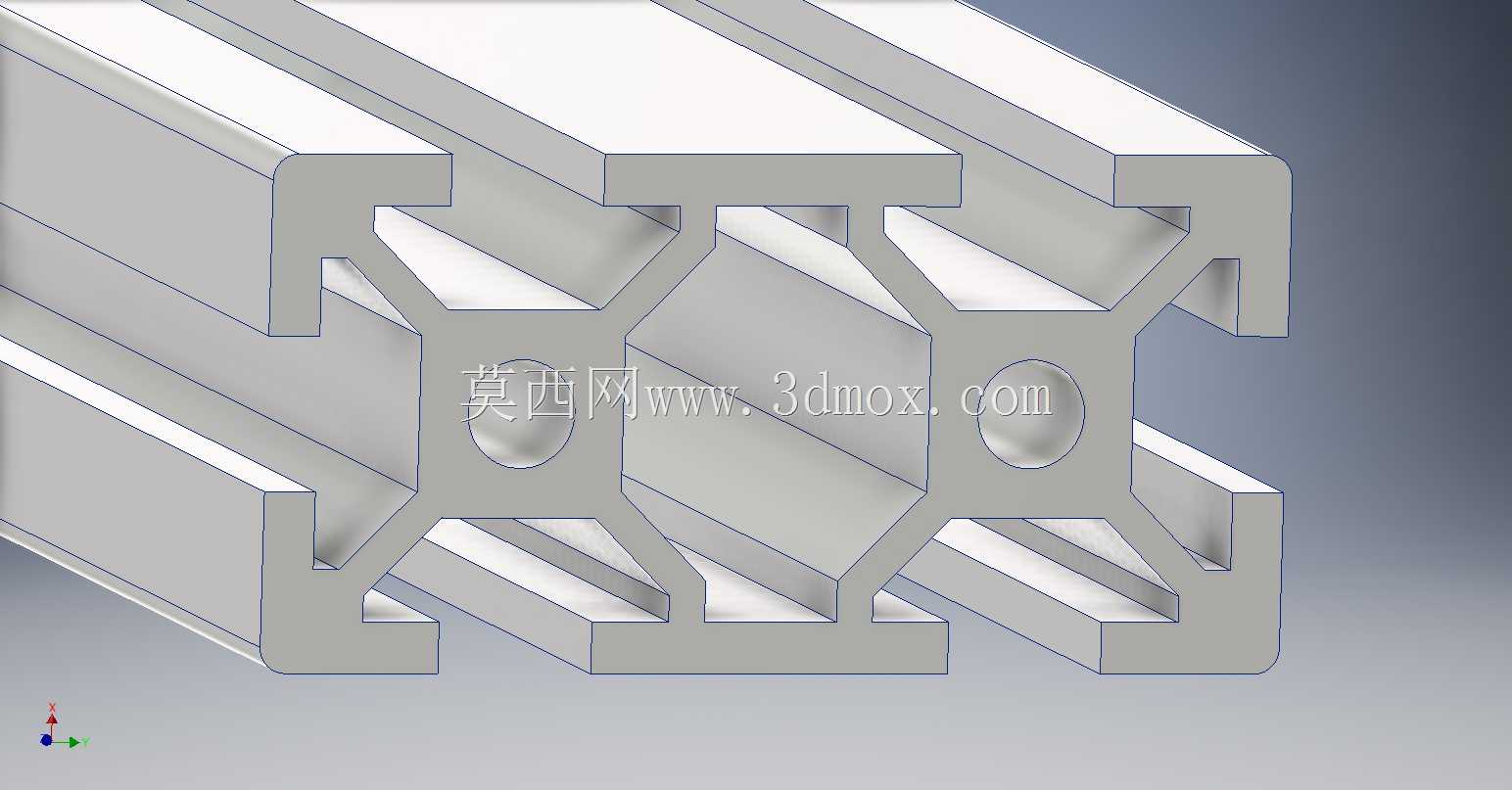

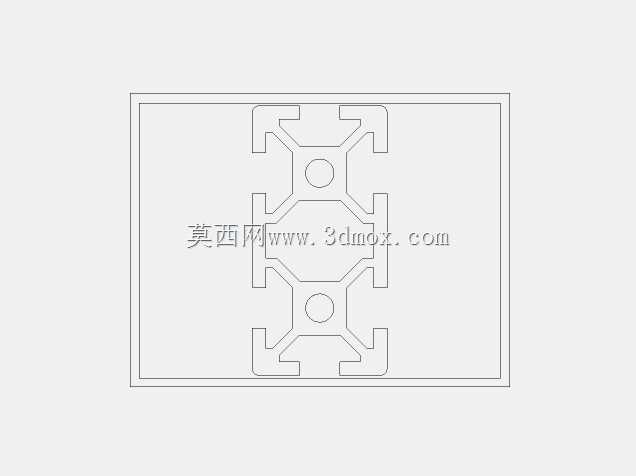

　　从截面的筋位设计来看，中间的X型加强筋不是随便画的，我之前做过静力学仿真，这种结构在同等米重的情况下，垂直方向的抗弯曲变形量比同规格的空心方铝型材低30%左右，四个角的槽位是内凹的欧标槽，安装面板、走线槽、传感器支架的时候，能把螺栓头完全藏在槽里，外表面没有突出的紧固件，既不会刮蹭操作人员的工作服，也方便后期贴安全标识、装防护亚克力板。型材的壁厚控制得很均衡，挤压成型的时候不容易出现变形、壁厚不均的问题，截断面不用做太多铣削加工就能直接装端盖，四个外角的小圆弧过渡也避免了锐边割手的问题，符合设备安全设计的基本要求。

　　实际用的时候，这种型材不光能做机架立柱，横向做横梁的时候，中间的中心孔刚好能走气管、传感器线缆，不用额外在型材外面绑走线槽，整台设备的外观更整洁，也能避免线缆被运动部件刮蹭。之前做过一台小型电子元件检测台，台架全用这款型材搭，总承重到80公斤的时候，台面板的变形量不到0.2mm，完全满足检测设备的平面度要求，比用碳钢方管焊的架子轻了近一半，搬运气动元件、检测头的时候调整位置也方便，不用带重型扳手，普通内六角就能完成所有组装工作。

　　设计这个型材模型的时候，截面的所有槽位尺寸、筋位厚度、安装孔位都严格按行业通用的公差来做，导入装配体的时候不用再修改造型，直接和标准的连接件、紧固件模型配合就行，不管是做方案阶段的快速布局，还是做细化设计的时候出工程图，都能直接调用，不用自己从头画截面拉伸，能省不少建模的时间。要注意的是，这种型材做跨度超过800mm的横梁的时候，还是要算一下挠度，要是上面装的是振动比较大的机构，比如小型振动盘、冲压模组，最好在型材槽里加钢衬，不然长时间运行可能会出现轻微下弯，影响设备精度。另外组装的时候，槽里的螺母要提前放进去，等框架拼完再想装螺母就得拆端盖，费不少功夫，这都是现场装架子攒出来的经验。

　　从材料特性来说，铝合金的挤压型材表面做阳极氧化之后，抗锈蚀能力比碳钢好很多，在无尘车间、潮湿的检测环境里用，三五年都不会出现锈迹掉渣的问题，不用刷漆做表面处理，组装完就能直接用，生产周期比焊接钢架短很多，小批量做设备的时候，交期能压到一周以内，这也是现在越来越多非标设备选铝型材搭机架的核心原因。这款截面的型材属于40系列里承重中等的规格，不用来做主承重梁的话，做设备的防护栏框架、走线架、小型物料台的架体都完全够用，适配的配件全，采购也方便，是工业铝型材里通用性极强的一款规格。
