数控等离子切割机用高度控制装置结构

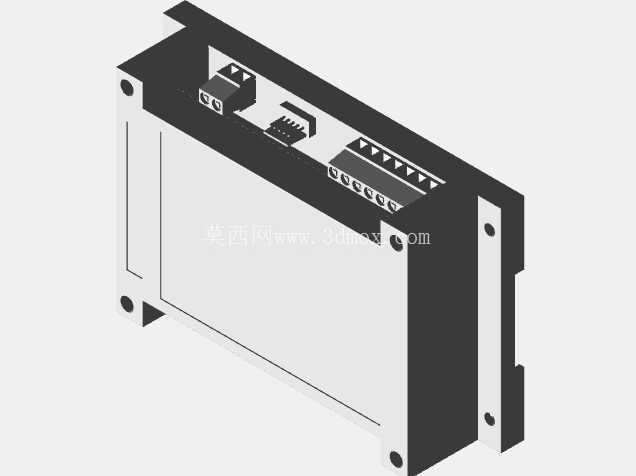

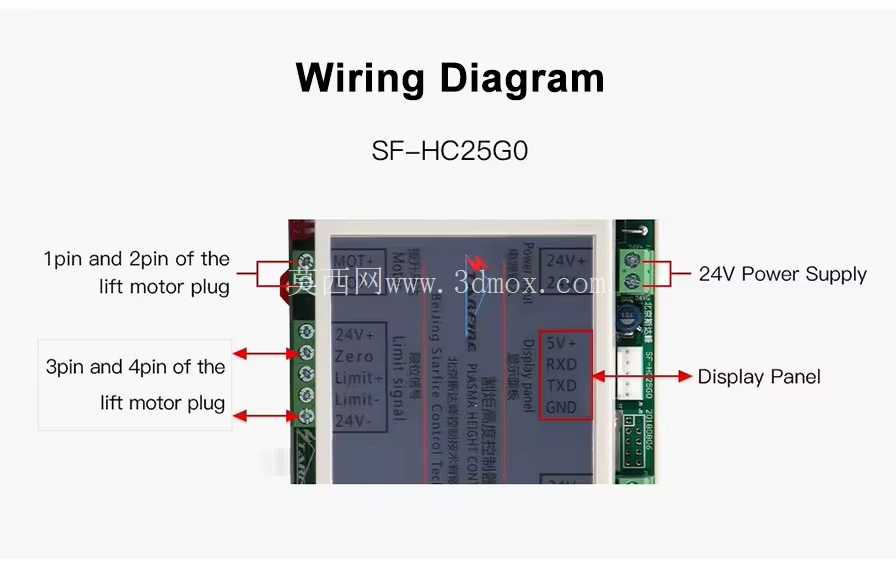

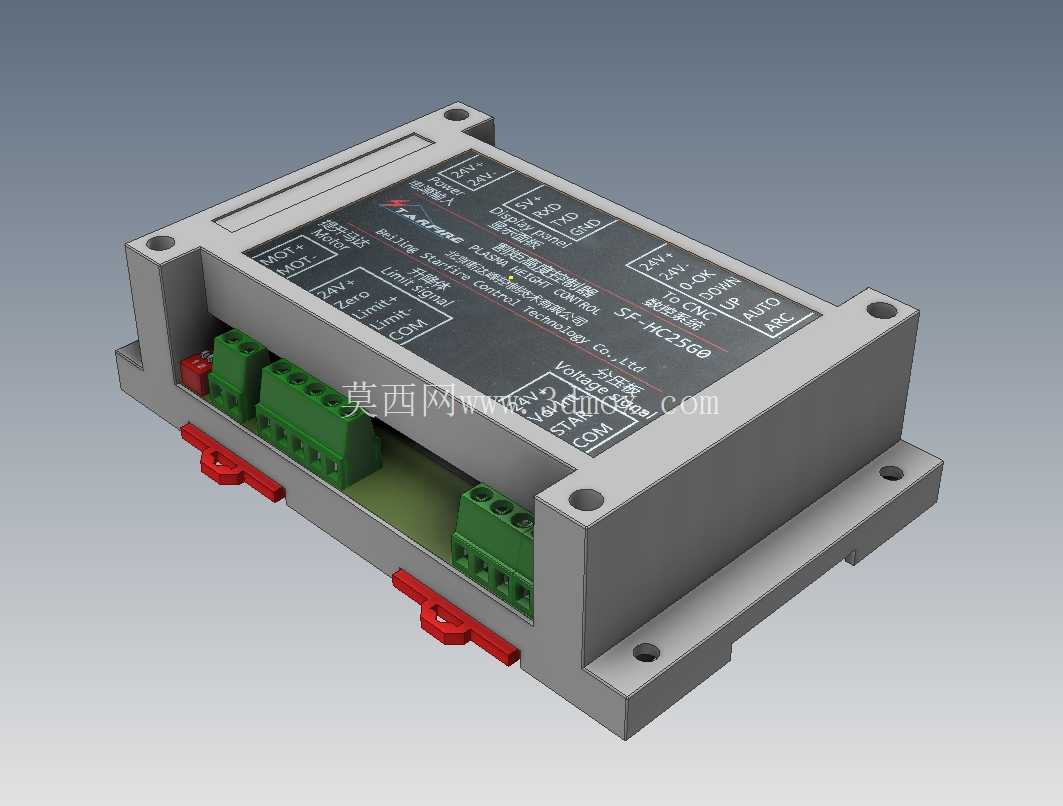

　　在数控等离子切割的实际作业场景里，割炬与待切割板材之间的距离稳定性，直接决定了切口质量、电极使用寿命以及整板切割的成品率，这款高度控制器正是为解决该类工况的精准调控需求设计的配套电控单元。从结构设计来看，整体采用导轨式安装的金属壳体方案，壳体两侧预留的带安装孔固定耳，既可以通过螺栓直接锁附在设备电控仓的安装板上，也能配合底部的红色卡扣快速卡装在标准DIN导轨上，适配不同设备厂的电控柜布局习惯，安装边界上壳体整体为长方体封闭式结构，边角做了倒角处理避免安装时割伤线束，接线端全部布置在壳体单侧的绿色接线端子排上，强电信号、弱电反馈信号、割炬升降驱动输出的端子做了分区排布，现场接线时可以快速区分回路，减少错接概率，端子排旁预留的走线空间足够容纳1.5平方毫米的多股控制线，弯折半径符合工业布线的常规要求。

　　从功能逻辑上，该控制器可以实时采集等离子切割过程中的弧压反馈信号，通过内部运算模块换算出割炬与板材的实时高度差，输出对应的升降驱动信号给割炬升降机构，在板材存在平面度误差、切割过程中板材受热变形翘曲的工况下，依然能让割嘴与板面保持恒定的作业距离，避免出现割不透、断弧、割嘴烧损的问题。设计过程中充分考虑了等离子切割现场的强电磁干扰环境，金属壳体本身可以起到电磁屏蔽作用，内部电路板做了三防涂覆处理，接线端子的插拔力经过调校，长期在设备振动工况下也不会出现松脱接触不良的问题。

　　壳体上表面的丝印标识清晰标注了各个接线端口的定义、状态指示灯的含义，现场调试人员不需要额外查阅手册就能快速完成接线与基础参数核对，侧面的状态指示灯可以直观反馈电源状态、弧压信号正常与否、升降动作输出状态，排查故障时能快速定位问题点。不同于通用型的工控模块，这款控制器的参数调校完全匹配等离子切割的作业特性，响应速度可以跟上切割过程中高度的快速变化，不会出现响应滞后导致的割炬撞板或者距离过远断弧的情况，适配市面上绝大多数的台式数控等离子切割机、便携式等离子切割设备，不需要额外加装信号转换模块就能直接对接设备现有的升降伺服或者步进驱动回路。

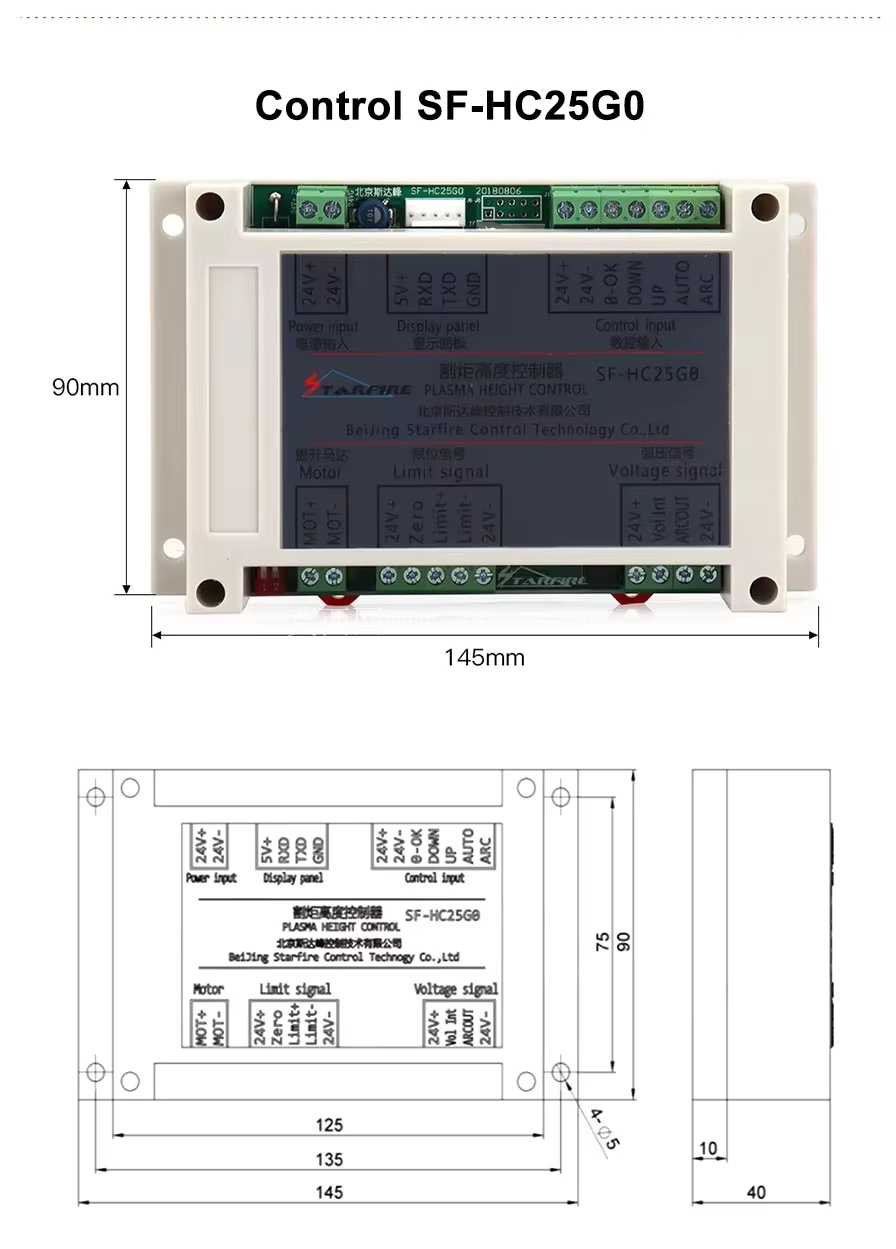

　　在结构建模过程中，壳体的壁厚、安装孔位的公差、端子排的装配间隙都按照工业电控设备的通用公差标准设定，安装孔的位置度公差控制在0.1mm以内，保证批量生产时的装配互换性，壳体上的散热槽布局避开了内部电路板的敏感元件区域，既可以保证设备长时间工作时的热量散出，又能避免现场的金属切削粉尘直接落到电路板上造成短路风险。
