商用室内40瓦轨道式聚光灯结构设计

这款40瓦聚光灯的结构设计，核心围绕商用室内照明的实际落地需求展开，在做三维结构拆解前，首先要明确它的核心应用场景——这类灯具主要服务于线下零售门店、精品展示区、室内展陈空间的重点照明需求，和普通基础照明的泛光灯具不同，它的核心作用是通过可控的集中光束，突出被照射商品、展陈物品的质感与细节，引导视觉焦点，因此在结构设计上需要兼顾光学性能、安装适配性、散热可靠性三个核心维度。

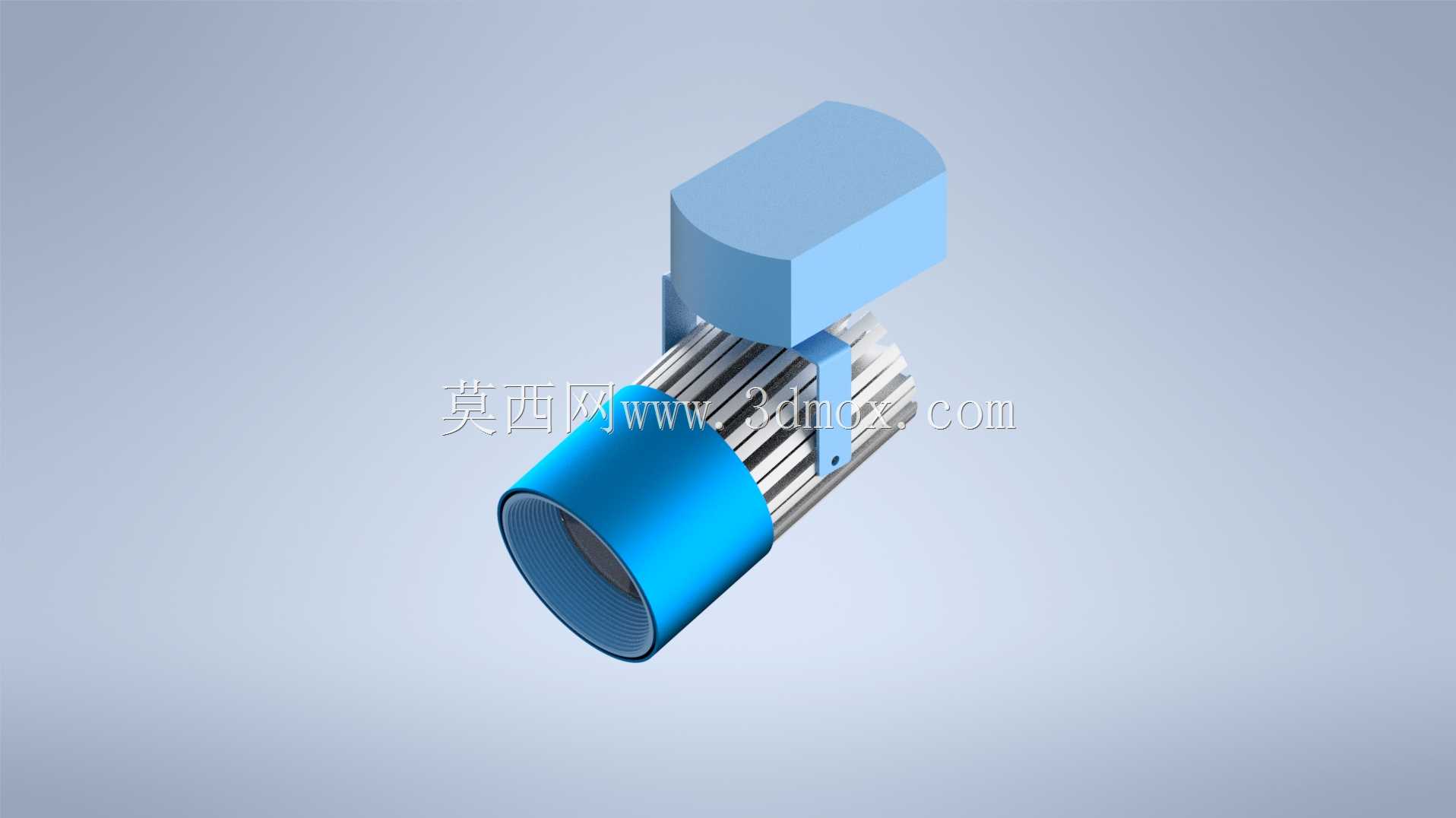

从外形尺寸与安装边界来看，这款聚光灯采用分体式结构设计，上部为轨道适配安装座，整体为带圆角的近似长方体结构，宽度控制在80mm区间，长度约100mm，这个尺寸设计是为了兼容市面主流的二线、三线商用照明轨道，安装时不需要额外定制转接配件，直接卡入轨道即可完成固定，同时安装座内部预留了导电接触弹片的安装空间，弹片采用倾斜式接触设计，卡入轨道后能保证和轨道内铜条的可靠接触，避免长期使用后出现接触不良、灯具闪烁的问题，安装座和下部灯体的连接部位采用可旋转阻尼转轴结构，水平方向可实现350度旋转，垂直方向可实现0到90度俯仰调节，调节阻尼经过结构优化，调整到目标角度后不会出现自行滑移的问题，能够满足不同照射角度的调整需求，不需要额外加装角度固定配件。

下部灯体主体为圆柱形结构，直径约75mm，整体长度（含前端透镜部位）约120mm，这个尺寸设计一方面是为了容纳40瓦功率的COB光源、驱动电源以及散热结构，另一方面也避免了灯体过大对展陈空间视觉效果的干扰。灯体中部的散热结构采用轴向鳍片设计，鳍片沿灯体圆周方向均匀分布，鳍片厚度1.2mm，鳍片间距4mm，这个间距设计是经过散热仿真验证的，既保证了足够的散热面积，让40瓦光源工作时的结温控制在安全区间，延长光源使用寿命，也避免了鳍片间距过小容易积灰、难以清理的问题，在商用门店长期使用的场景下，积灰会直接影响散热效率，这个间距设计能够在散热性能和后期维护难度之间找到平衡点。灯体前端为出光部位，采用内藏式透镜安装结构，透镜外圈设置蓝色装饰环，既起到固定透镜的作用，也能和银灰色的散热鳍片、浅蓝色的安装座形成视觉区分，提升产品的外观辨识度，透镜采用聚光型光学设计，出光角度控制在24度，这个角度是商用重点照明的黄金角度，既不会因为角度过小导致照射范围太窄、被照物出现明显的光照边界断层，也不会因为角度过大导致光线分散、无法突出重点展示物品。

在设计思路上，这款聚光灯没有采用一体化密封结构，而是采用模块化拆分设计，分为安装座模块、转轴连接模块、散热主体模块、光源透镜模块四个部分，每个模块之间采用卡扣加少量螺丝的固定方式，后期维护时不需要完全拆解整个灯具，只需要拆开对应模块即可更换光源、驱动或者调整接触弹片，降低了后期运维的难度。走线全部隐藏在结构内部，从安装座的导电部位到驱动电源、再到光源的连接线，全部通过转轴中心的过线孔布置，外部没有明线，既提升了外观的整洁度，也避免了走线外露在调整角度时被拉扯磨损的风险。驱动电源内置在安装座内部的空腔里，安装座内壁设置有十字形的固定筋位，驱动电源放入后通过筋位卡紧，不需要额外打胶固定，既提升了装配效率，也避免了长期使用后胶水老化导致驱动移位的问题。

从实际使用的角度来看，这款聚光灯的安装边界兼容性很强，除了适配标准轨道安装外，也可以通过更换安装座配件实现吸顶安装、吊杆安装，不需要改动下部灯体的主体结构，能够适配不同层高、不同安装条件的室内空间。在材质选择上，散热主体采用压铸铝合金材质，兼顾散热性能和结构强度，安装座采用阻燃ABS材质，降低整体重量的同时满足电气绝缘的安全要求，前端透镜采用光学级PC材质，透光率达到92%以上，同时具备一定的抗冲击性能，避免日常清洁维护时被刮花或者碰碎。

在结构细节处理上，灯体所有的边角都做了R2以上的圆角处理，没有尖锐的棱角，一方面是避免安装和调整角度时划伤操作人员，另一方面也减少了应力集中的部位，提升结构的抗冲击性能。转轴部位的阻尼采用硅胶阻尼圈设计，长期旋转调整不会出现阻尼失效的问题，经过10000次旋转测试后，阻尼力衰减率不超过15%，能够满足商用场景下频繁调整照射角度的使用需求。散热鳍片的边缘做了卷边处理，避免安装维护时割伤手指，这些细节设计都是围绕商用照明场景下的实际使用需求展开的，没有多余的装饰性结构，所有结构设计都服务于功能可靠性、安装便捷性和维护便利性。
