无焊接钣金结构清洁设备柜体设计

　　这款柜体是面向商用清洁作业场景开发的承载结构，主要用于集成收纳清洁设备的动力单元、管路组件、耗材储放格以及操作控制模块，常见于商超保洁工作站、工业厂区清洁工具存放点、物业清洁设备集中存放区这类场景，替代传统开放式置物架，实现清洁设备的封闭式集成管理，避免作业组件积灰、管路被外力磕碰损坏，同时规整作业区域的设备排布。

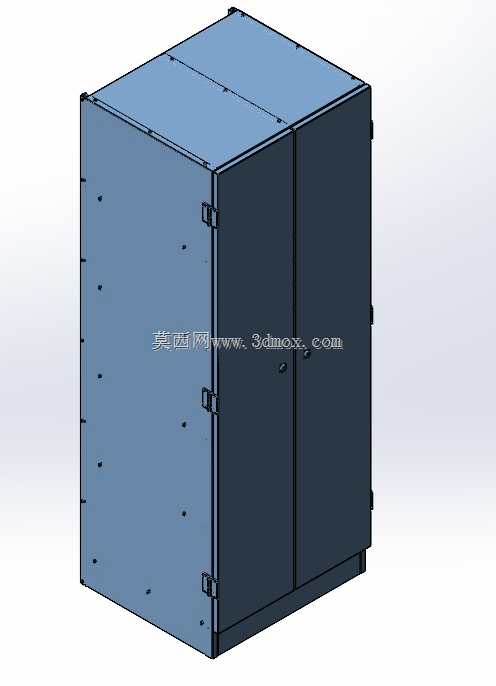

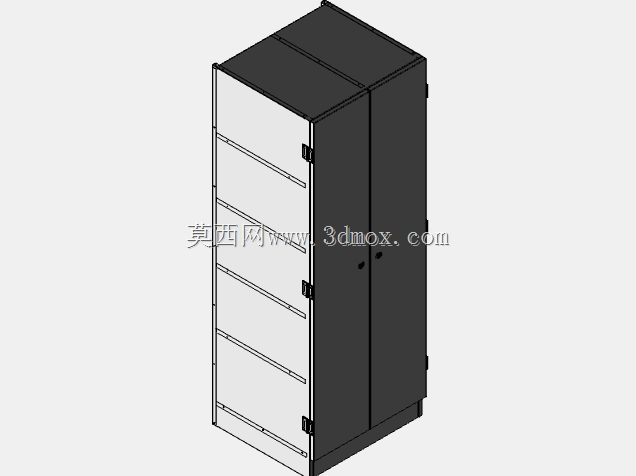

　　从结构设计逻辑来看，整个柜体采用全钣金拼接式架构，完全摒弃了传统金属柜体的焊接工艺，所有板件之间通过冲压成型的卡扣位、预装的合页连接件以及侧边的紧固件实现拼接固定，这种设计首先解决了焊接工艺带来的焊疤打磨、焊后变形校正的工序问题，生产环节不需要配备焊接工位与持证焊工，普通装配人员按照装配指引即可完成整柜组装，同时后期维护时可以单独拆卸损坏的板件进行更换，不需要整体切割报废，降低全生命周期的维护成本。柜体的侧板采用整板冲压成型，板面上预留的阵列安装孔位，是为了适配不同规格清洁设备的内部组件安装需求，不管是放置高压清洗机的泵体单元，还是吸尘设备的过滤总成，都可以通过这些预留孔位搭配安装条灵活调整固定位置，不需要二次在板面上钻孔，减少现场安装的加工工作量。

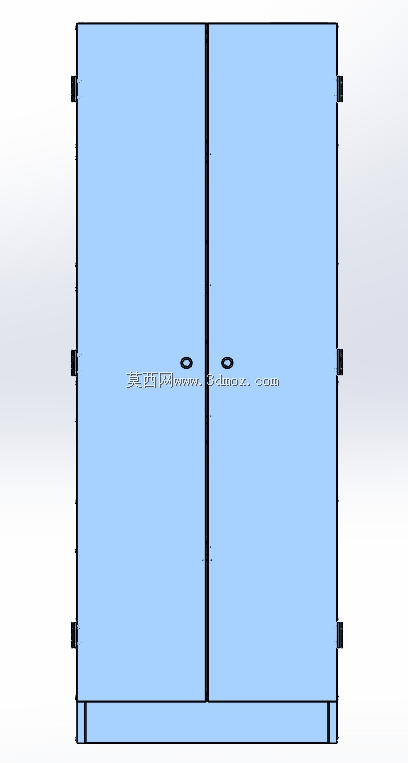

　　双开门的设计采用内嵌式合页结构，合页固定位直接在门板与侧板的连接边冲压成型，合页安装后不会突出柜体外侧，避免日常搬运、人员走动时刮蹭到突出的合页造成磕碰损伤，门板上预留的锁具安装位，可以适配通用型柜锁，实现柜体的闭锁管理，防止非工作人员随意触碰内部的设备组件，避免误操作带来的设备损坏或者安全隐患。柜体顶部采用拼接式顶板结构，几块顶板通过卡扣拼接后覆盖整个柜体顶部，既可以防止顶部落灰进入柜体内部，也可以在顶部临时放置清洁作业的小型工具、耗材，顶板的拼接缝隙做了错位折边处理，即使有少量液体泼洒在顶部，也不会顺着缝隙流入柜体内部浸湿内部组件。

　　从安装边界与尺寸适配角度来看，整柜采用方正的立式结构，底部预留了100mm高度的垫高底座，一方面可以让柜体底部远离地面，避免日常清洁地面时的积水浸泡柜体底板造成锈蚀，另一方面也可以方便叉车或者地牛从底部插入，实现整柜的短距离转运，不需要额外拆卸内部组件。柜体的整体宽度控制在1200mm以内，深度控制在800mm，高度控制在1800mm，这个尺寸边界既可以保证内部有足够的空间放置常规的清洁设备组件，也可以适配标准的室内通道宽度，在通过办公楼、厂房的常规防火门、通道时不需要调整角度或者拆卸部件，转运灵活性更强。柜体的所有板件边缘都做了折边压死边处理，没有裸露的钣金锐边，不管是装配人员还是日常使用的保洁人员，在接触柜体边缘、开关门板的时候都不会被锐边划伤，符合机械设备的安全设计规范。

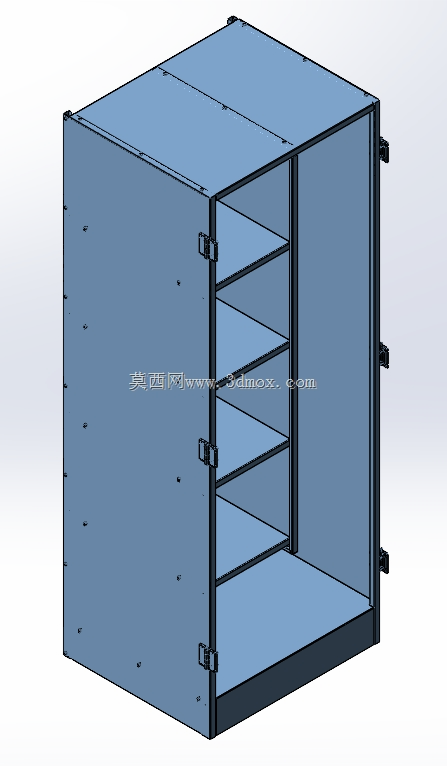

　　在实际使用场景中，这款柜体可以根据内置设备的类型灵活调整内部的层板布局，如果是放置高压清洁设备，可以在内部预留出泵体、储液桶、卷管器的安装位置，侧板的预留孔位可以固定管路接头、电源开关组件；如果是作为清洁耗材储物使用，可以加装多层钣金层板，分类放置清洁剂、清洁工具、替换配件等物品，适配不同的使用需求。整柜的钣金表面采用喷塑处理，具备基础的防水、防腐蚀能力，即使在潮湿的保洁间、地下车库这类相对潮湿的环境中使用，也不容易出现表层锈蚀脱落的问题，延长柜体的使用寿命。相较于传统的焊接金属柜，这种无焊接拼接结构的柜体，在运输环节可以实现平板包装，所有板件叠放后占用的空间仅为整柜装配后体积的三分之一，大幅降低长途运输的成本，同时运输过程中也不容易因为磕碰造成焊接部位开裂、柜体变形的问题，到货后只需要按照装配流程拧紧紧固件即可完成组装，不需要额外的焊接、打磨、补漆工序，大幅缩短现场安装的周期。
