车间防静电操作工作台结构设计

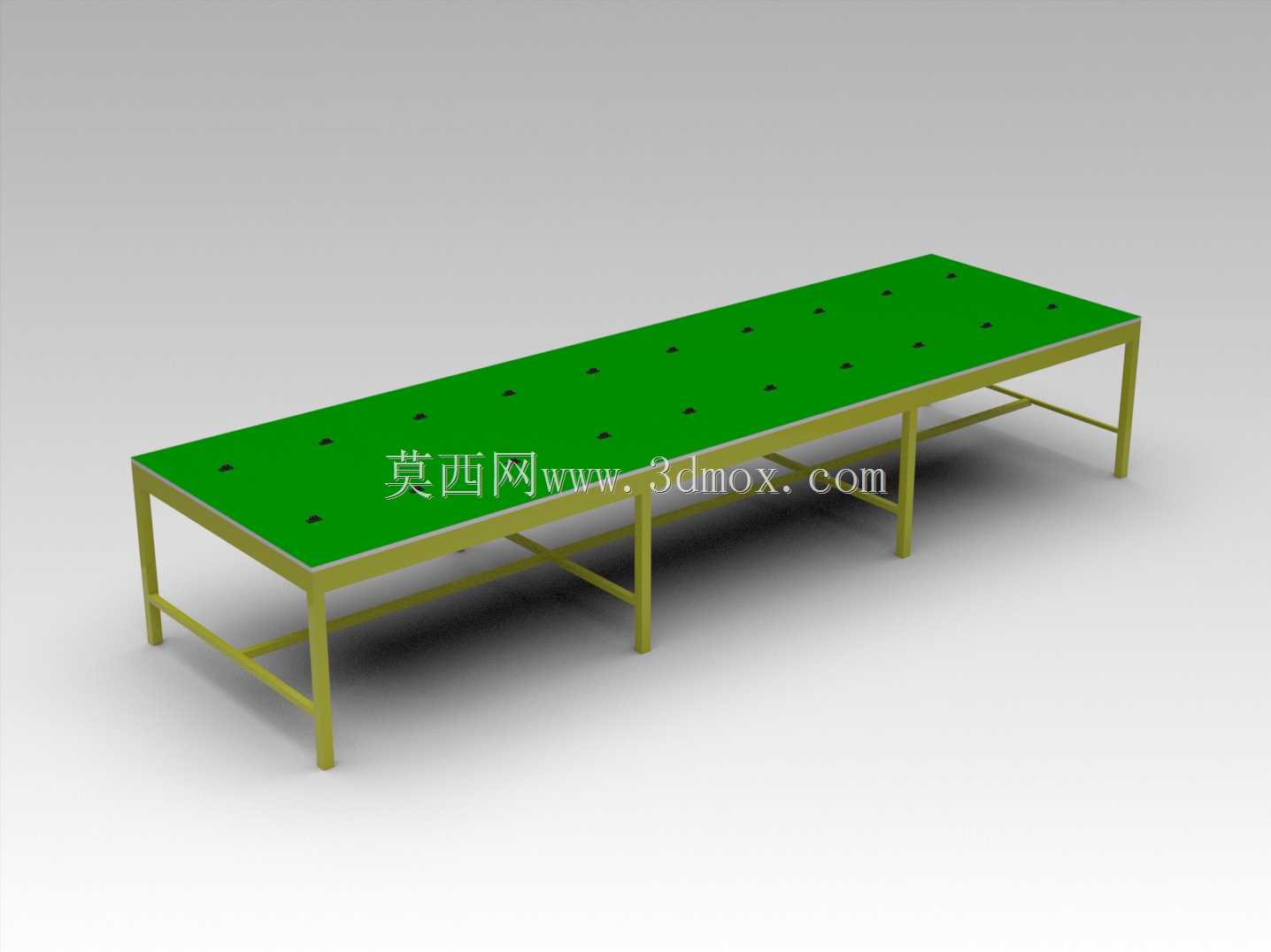

　　这款工作台的设计初衷，是面向电子元器件装配、小型机电产品组装、线路板检测这类需要防静电作业的生产场景，在不少电子制造车间、仪器仪表装配工段、实验室调试工位都能见到这类结构的身影。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，框架腿部做了斜向横撑加固，避免长时间承重后出现框架形变，四条支腿的垂直精度在建模时做了公差约束，保证放置在平整地面时不会出现晃动感，支腿底部预留了安装可调脚杯的螺纹孔位，现场安装时可以根据地面平整度调整整体高度，抵消地面铺装带来的高度差。

　　台面部分采用防静电密度板作为基础基材，表面铺设绿色防静电胶皮，台面上规则排布的通孔是为了固定工装夹具、挡条、物料盒挂架预留的安装位，孔位间距按照常用工装的安装尺寸做了标准化排布，作业人员可以根据当前生产的产品类型，灵活调整台面上的工装固定位置，不需要额外打孔破坏台面结构。台面边缘做了金属包边处理，一方面可以避免防静电胶皮长期使用后出现边缘起翘，另一方面也能防止工件磕碰损坏台面基材，包边的圆角处理也能减少作业人员磕碰受伤的风险。框架的横撑设计除了提升整体结构强度之外，也预留了安装线槽、气管走线槽的空间，生产现场需要用到电动螺丝刀、测试仪器、气动工具的时候，线缆和气管可以沿着横撑排布固定，不会散落在台面上影响作业空间。

　　从安装边界来看，这款工作台的整体长度适配标准车间工位的排布间距，宽度符合单人作业的手臂活动范围，高度按照立姿作业的人体工程学参数设定，作业人员长时间站立操作时不会因为台面高度不合适产生腰部疲劳。在实际使用场景中，这类工作台可以搭配上方的物料架、照明灯具、防静电接地端子使用，台面上的防静电胶皮通过桌脚的接地结构接入车间防静电接地网，能够将作业过程中产生的静电及时导走，避免静电击穿敏感电子元器件，适合对静电防护有要求的精密装配作业。

　　建模过程中对框架的焊接节点做了简化处理，保留了主要的承载结构特征，台面的孔位特征完全按照实际加工尺寸还原，方便设计人员直接调用模型做生产线布局规划，也可以根据实际场地需求调整整体长宽尺寸，适配不同大小的作业区域。框架的型材选型经过承重校核，在额定承重范围内不会出现台面下凹的情况，横撑的排布位置避开了作业人员腿部的活动空间，站立操作时腿部不会碰到框架结构，提升长时间作业的舒适度。不同于重型钳工工作台，这款工作台的定位是轻型装配作业，整体重量较轻，不需要做地脚螺栓固定，根据生产线调整需求可以灵活挪动位置，重新排布工位布局时不需要做复杂的拆装工作。台面的绿色防静电面层除了防静电功能之外，也有降低视觉疲劳的作用，长时间在台面上做精细装配作业时，柔和的绿色面层不会产生强烈的反光，减少视觉疲劳带来的操作失误。
