输送带式金属板平面磨削加工设备

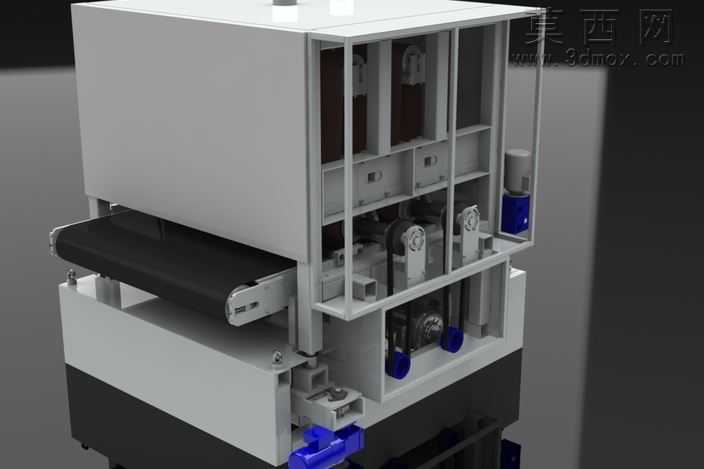

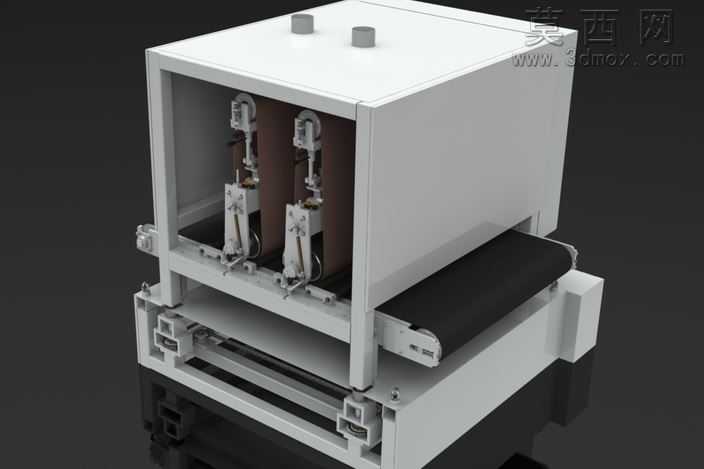

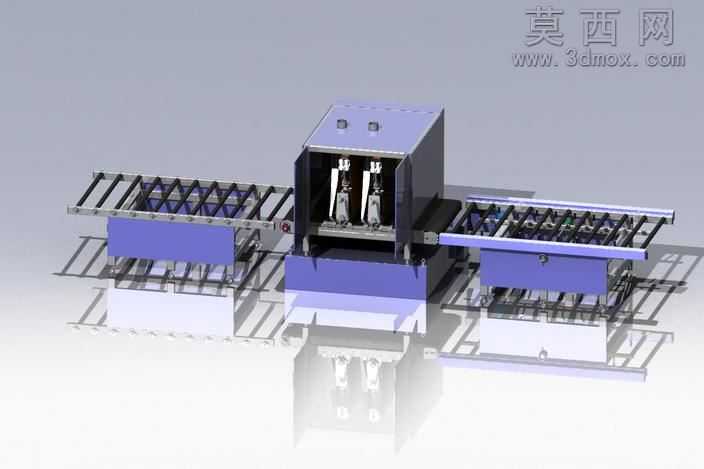

本模型为输送带式金属板磨削加工设备，采用三维建模软件完成全参数化结构设计，整体采用框架式立式布局，通过合理的层级划分实现送料、磨削、机架支撑的功能分区。建模过程中严格遵循机械设计公差规范，对各部件的装配关系进行了完整约束，可直观呈现设备的运行逻辑与装配细节。渲染阶段采用工业级写实材质方案，设备外覆盖件赋予哑光灰白色金属烤漆材质，表面添加细微的颗粒质感与轻微反光效果，还原真实工业设备的外观质感；内部磨削组件的砂带部分采用棕褐色耐磨织物材质，搭配粗糙纹理贴图表现砂带的磨削工作面特性；输送带采用黑色哑光橡胶材质，表面添加细微的防滑纹理，机架部分的铝型材与钣金连接件分别赋予银灰色金属拉丝与镀锌金属材质，不同材质的粗糙度、反光度参数经过反复调试，让渲染效果兼具真实感与结构辨识度。结构设计上，设备底部为焊接式机架底座，集成了水平调节脚座与输送驱动机构，中部为贯穿式皮带输送通道，可实现金属板材的连续自动送料，上部为封闭磨削仓，仓内对称布置两组独立磨削单元，每组单元包含升降调节机构、磨头张紧结构与砂带传动组件，可根据板材厚度与磨削精度要求调整磨削进给量，封闭仓体顶部设置两个除尘接口，可外接除尘系统收集磨削产生的金属粉尘，避免作业扬尘。设计思路围绕连续化板材磨削加工需求展开，摒弃传统单工位手动送料磨床的低效模式，通过输送带送料实现板材的连续通过式磨削，双磨头对称布局可同时完成板材双面磨削或粗精磨工序组合，大幅提升金属板材平面加工的效率与一致性，各功能模块采用模块化设计思路，磨削单元、输送机构、机架主体均可独立拆装，便于后期的设备维护与部件更换，建模过程中对所有运动部件添加了运动副约束，可直接用于设备的运动仿真与干涉检查，验证结构设计的合理性。
