桌面级小型数控雕刻机结构设计方案

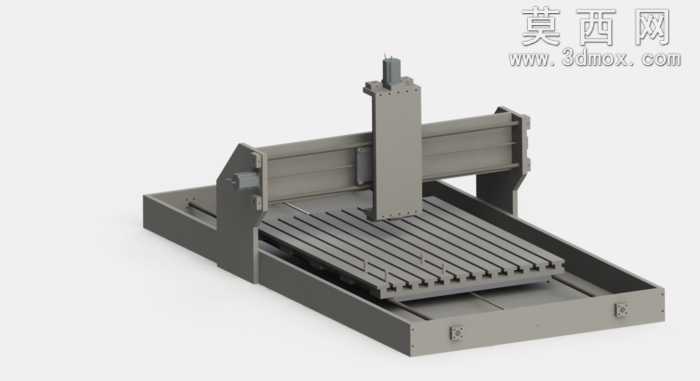

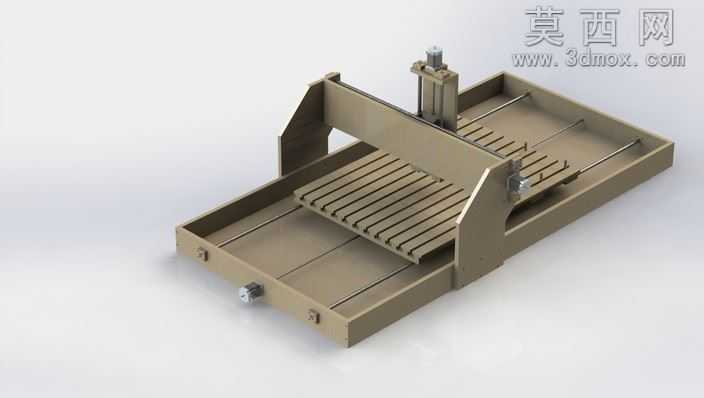

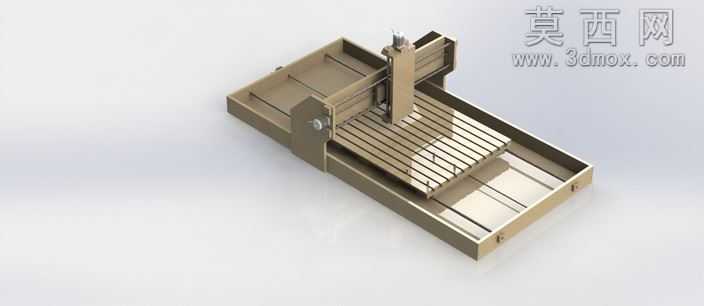

本作品为桌面级小型数控加工设备的三维结构设计方案，整体采用龙门移动式布局，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处结构的装配公差、运动行程、受力承载都做了精细化的参数校验。建模阶段先从整体机架的基准搭建开始，床身采用箱式围边结构，内部预留了电控元件、驱动模块的安装空间，工作台面设计为平行栅格条状结构，既可以减轻整体设备重量，又能够方便加工过程中的工件装夹固定，同时为加工废屑提供下落排出的通道，避免废屑堆积影响导轨运动精度。龙门架部分采用双侧支撑的立式结构，横梁上搭载Z轴进给滑台，主轴安装座预留了通用的主轴装夹孔径，可适配不同功率的加工主轴，满足软金属、中密度纤维板、塑料等多种材质的雕刻、铣削加工需求。传动部分的建模还原了直线导轨配合滚珠丝杠的传动组合，X轴方向的导轨沿床身两侧平行布置，保证龙门移动的直线度，Y轴传动组件集成在龙门横梁上，带动Z轴滑台做横向进给，Z轴滑台设计有配重平衡的预留安装位，可根据后续搭载的主轴重量调整配重方案，提升进给运动的平稳性。渲染阶段采用金属哑光材质模拟设备的钣金机架质感，对导轨、丝杠等传动部件赋予金属抛光材质，区分不同功能部件的视觉差异，整体渲染效果还原了设备组装完成后的真实外观，清晰展示各部件的装配位置与连接关系。该设计为初代验证版本，完成了整体结构的可行性验证，后续迭代版本可在此基础上优化结构刚性，细化步进电机、限位开关、电控线路的安装布局，进一步提升设备的加工精度与运行稳定性，适合个人DIY加工、小型工作室打样使用，整体结构紧凑，占用桌面空间小，拆装维护便捷，传动结构的设计预留了足够的调试余量，方便使用者根据自身加工需求调整运动参数。
