对置活塞柴油发动机齿轮传动结构

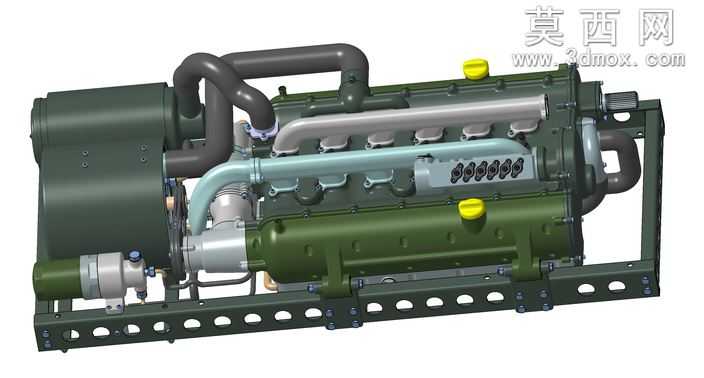

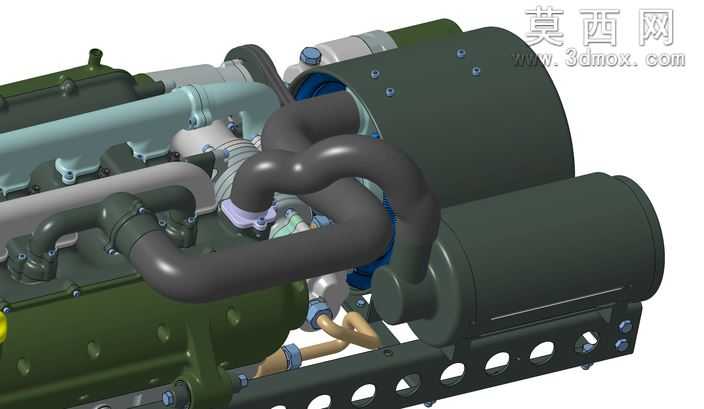

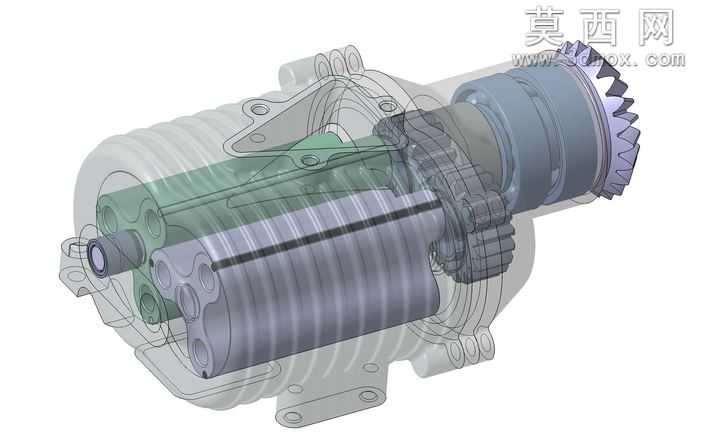

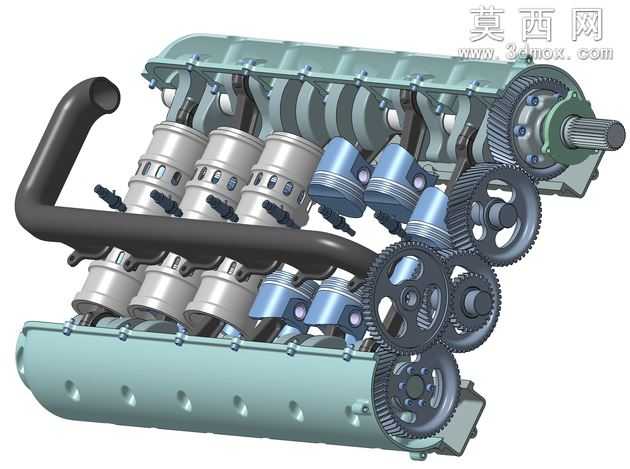

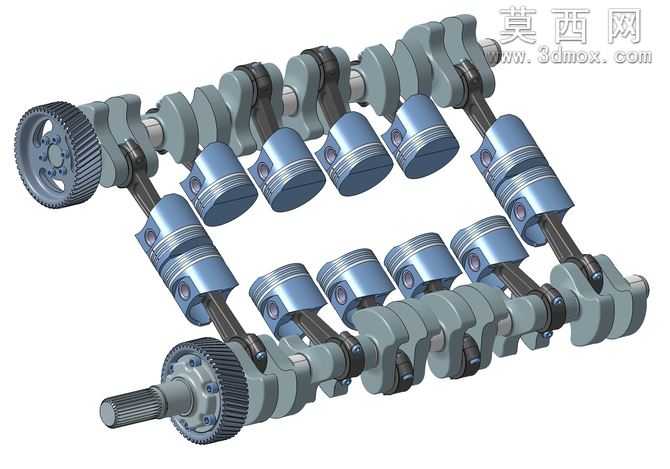

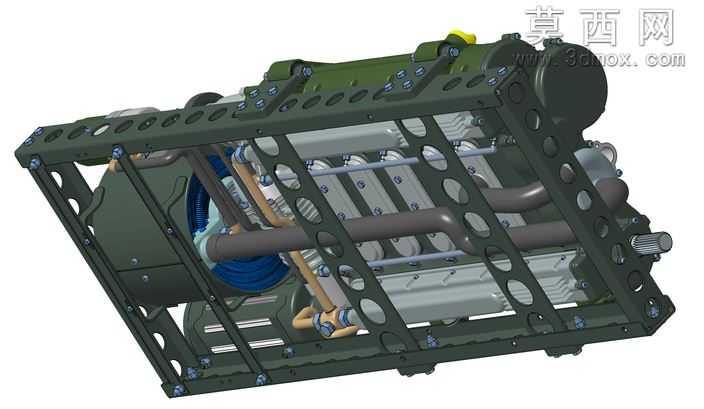

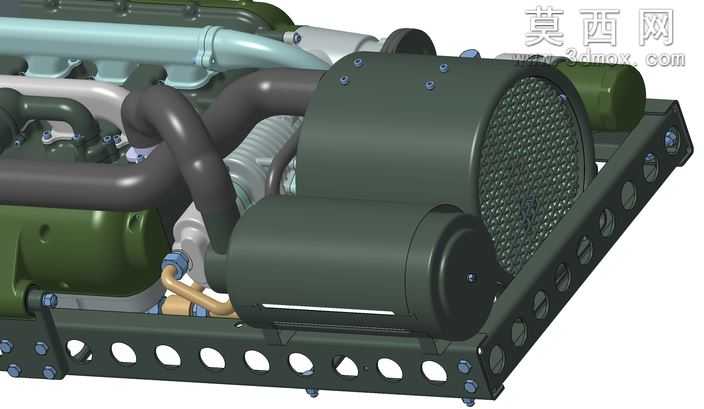

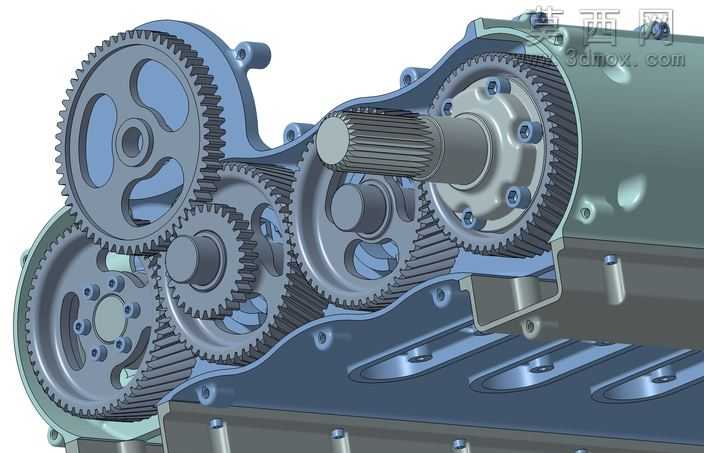

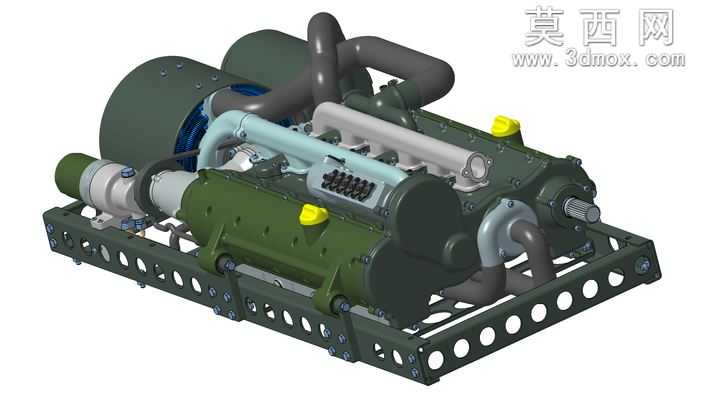

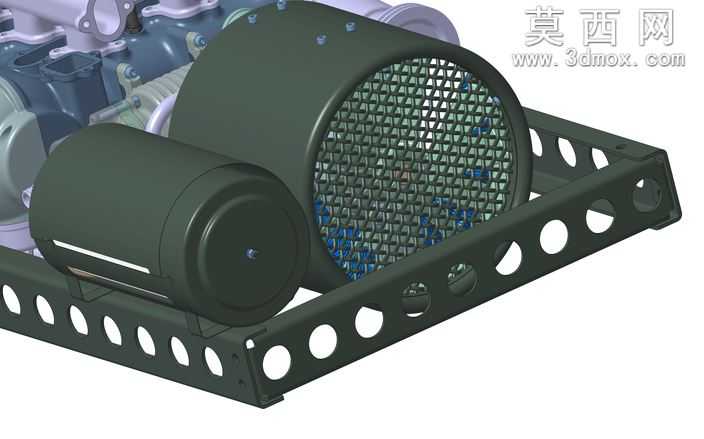

本作品为对置活塞柴油引擎的完整三维建模成果，建模过程依托CATIA V5平台完成，整体建模周期累计投入200至300小时，完整还原了该型柴油发动机核心传动与主体结构的全部细节。建模阶段遵循机械设计的实际装配逻辑，从核心传动齿轮组开始逐步搭建：首先完成各级传动齿轮的参数化建模，严格按照渐开线齿轮的齿形参数绘制齿廓，保证齿距、模数、压力角等参数符合机械设计标准，每一个齿轮的轮毂减重孔、安装定位孔、键槽结构都按照实际加工工艺要求完成建模，确保齿轮啮合时的齿侧间隙、重合度符合传动设计要求，避免出现干涉问题。随后完成动力输出轴的建模，还原了输出轴的花键结构、轴肩定位结构、轴承安装位的细节，保证轴类零件与齿轮、壳体的装配关系完全准确。在壳体与基座部分，建模时还原了壳体的安装定位凸台、螺栓连接孔、加强筋结构，基座部分的安装平面、定位槽、减重结构都按照实际发动机的结构特征完成，所有连接位置的螺栓孔位都做了对齐处理，保证虚拟装配时能够完全匹配。材质与渲染阶段，针对不同零件赋予了对应的材质属性：齿轮与传动轴类零件赋予金属钢材质，调整金属粗糙度、反光度参数还原机加工金属的质感，壳体部分赋予铸铁材质，表现出铸造壳体的哑光金属质感，密封结构、衬垫类零件赋予橡胶类材质，通过不同材质的区分清晰展现各部件的功能分区。设计思路上，该模型聚焦对置活塞柴油机的齿轮传动系统，完整呈现了动力从活塞组传递到输出轴的齿轮传动路径，各级齿轮的传动比匹配、排布位置都参考了实际对置活塞柴油机的布局，能够直观展示该类发动机的动力传递逻辑，模型包含STEP/IGES等通用格式文件，可导入各类三维软件进行后续的结构分析、装配模拟或者二次设计，完整还原了该型发动机紧凑的传动布局与精密的机械结构特征，清晰展现了多齿轮啮合传动的排布规律与各部件的装配关系。
