带内螺纹结构塑料零件注塑模具设计

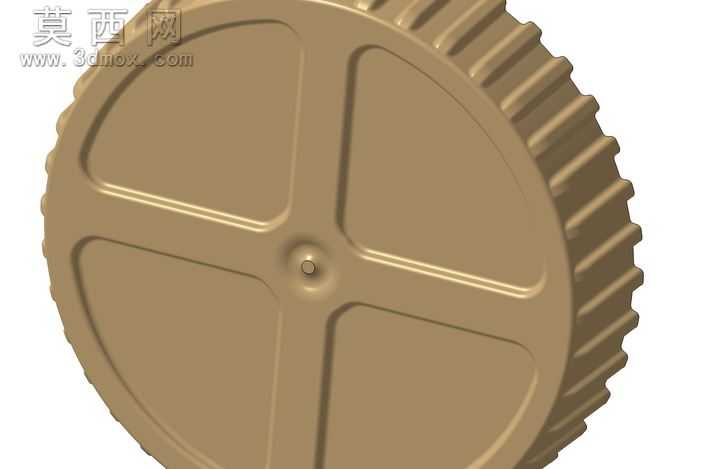

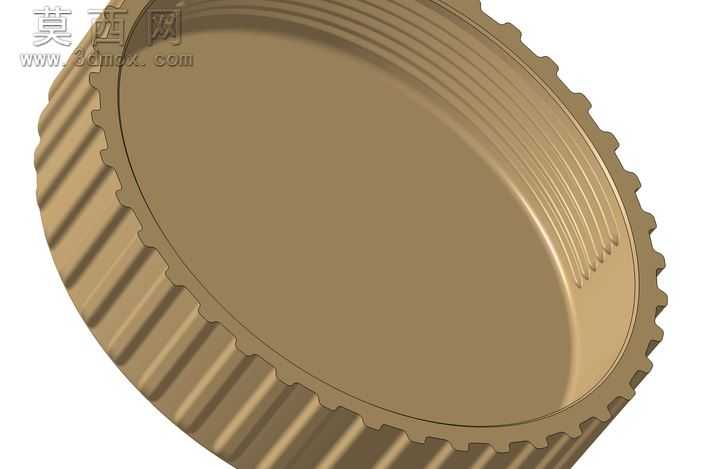

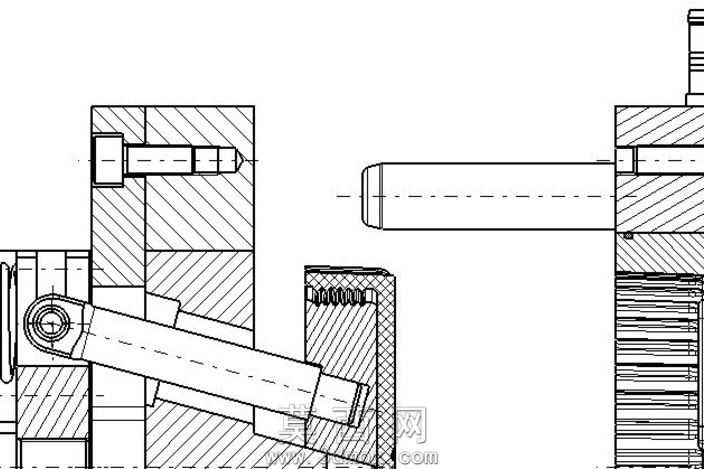

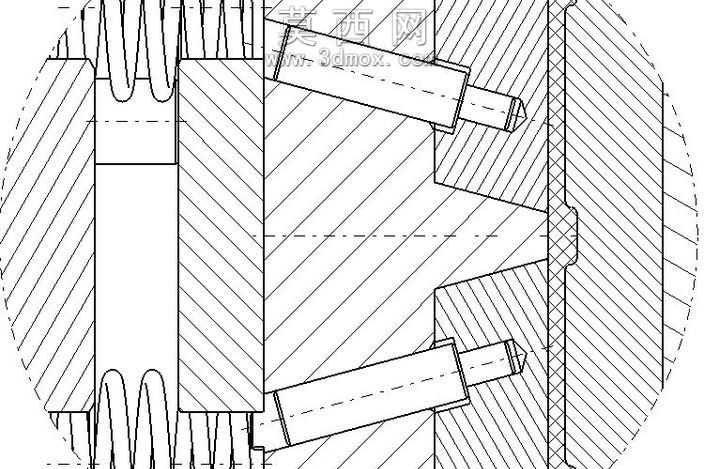

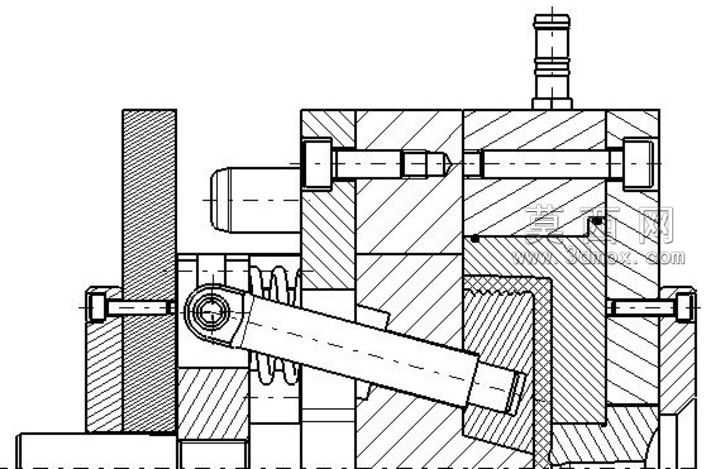

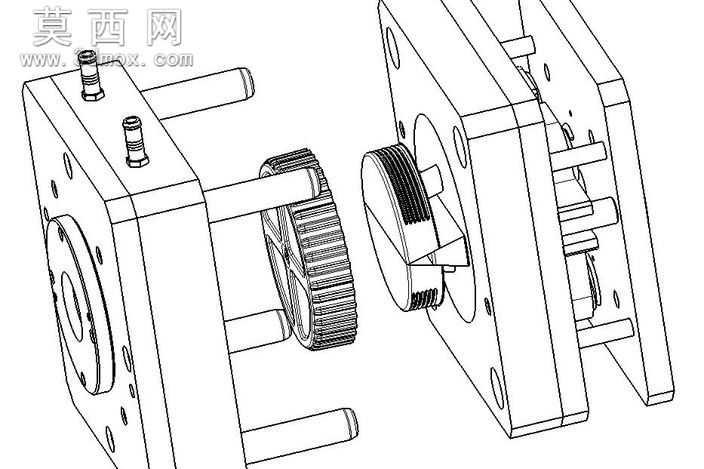

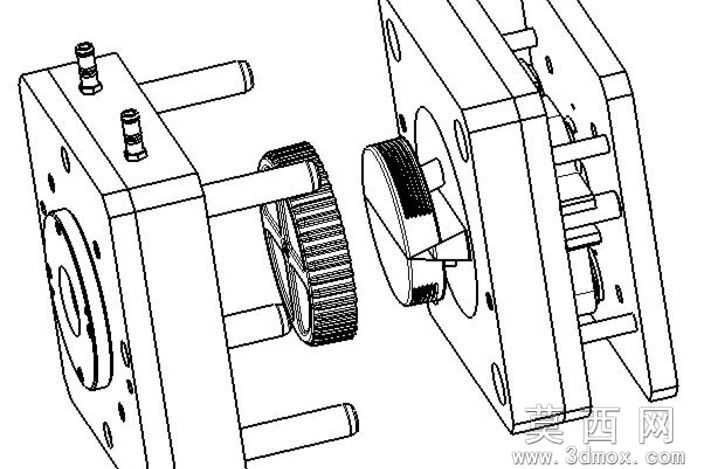

本套注塑模具针对带部分内部线程的塑料零件开展结构设计，建模阶段依托三维设计软件完成全参数化构建，首先依据塑料零件的内螺纹特征、外形轮廓尺寸完成成型零件的拆分设计，将模具划分为定模侧、动模侧两大核心模块，精准排布型腔与型芯的配合间隙，确保合模后无飞边溢料风险。针对零件内部的螺纹结构，设计了专门的旋转脱螺纹机构，搭配图中所示的齿轮传动组件，开模过程中通过齿轮组的传动比匹配，带动螺纹型芯平稳旋转，在不损伤塑料螺纹牙型的前提下完成自动脱螺纹动作，避免强制脱模导致的螺纹变形、缺料等成型缺陷。模具的导向系统采用多组导柱导套配合结构，导柱沿模架周向均匀排布，保证合模过程中型芯与型腔的同轴度，减少长期生产过程中的模架偏移磨损。冷却水路设计围绕型腔与螺纹型芯周边排布，根据塑料原料的熔融温度与冷却速率调整水路直径与间距，确保模温均匀分布，避免零件因冷却不均产生翘曲、内应力集中问题，同时缩短成型周期提升生产效率。顶出机构采用平衡顶出设计，顶杆位置避开零件外观面与螺纹成型区域，开模到设定行程后平稳顶出塑件，保证顶出过程中零件受力均匀无顶白、顶穿缺陷。整套模具的各组件装配关系在三维模型中完成干涉检查，验证齿轮传动、导柱滑动、顶出行程、螺纹旋转脱模的全行程动作无卡滞、无干涉，模架选用标准模架为基础，定制化加工成型镶件与脱螺纹传动组件，兼顾设计合理性与加工经济性，能够满足带内螺纹塑料零件的批量注塑生产需求，成型后的零件螺纹精度达标，外观无明显成型缺陷，装配适配性符合使用要求。
