车载圆筒式螺旋盘管圆形散热装置

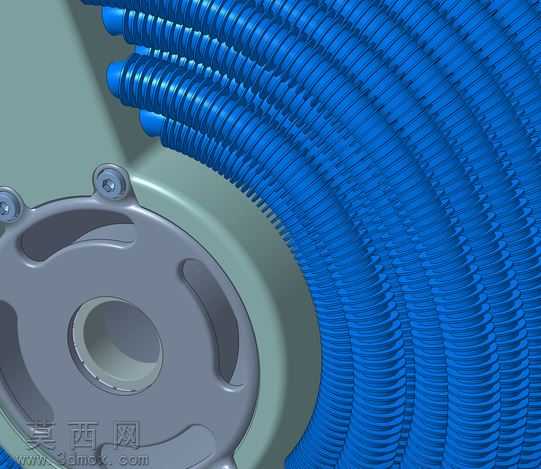

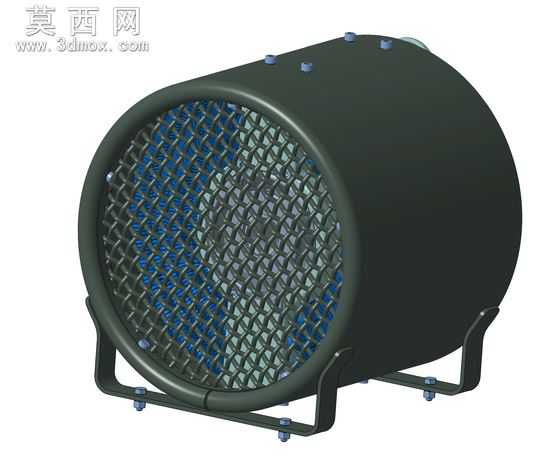

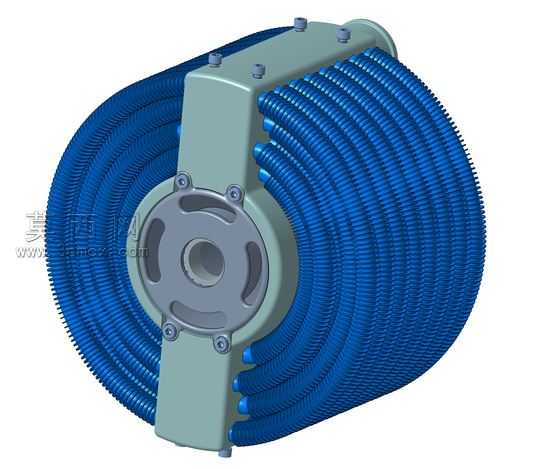

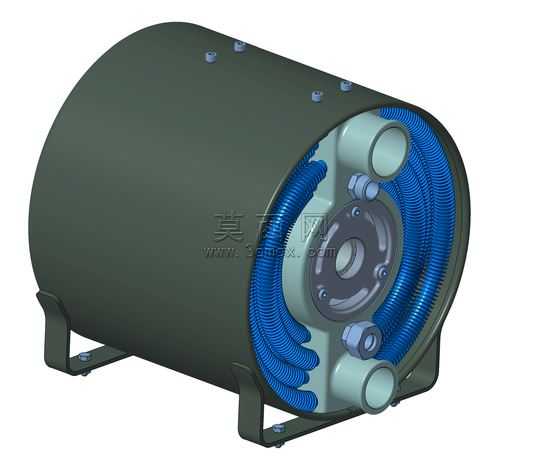

本作品为车载场景使用的圆筒式圆形散热装置三维模型，采用Catia v5完成全参数化建模，整体结构还原度高，各部件装配关系清晰，可直接用于结构验证、换热模拟或教学演示场景。模型整体采用卧式圆筒形外壳设计，外壳表面做哑光深灰金属质感渲染，还原钢制壳体的磨砂质感，壳体顶部预留多个小型安装凸台与螺孔位，用于外接管路固定或传感器安装，壳体底部设置两个对称的L型支撑脚座，脚座上预留安装通孔，可通过螺栓将散热器整体固定在车载安装位上，支撑脚与壳体连接处做圆角过渡处理，避免应力集中，符合车载部件的抗振设计要求。模型端面为核心换热区域，采用浅蓝色金属材质渲染端盖结构，端盖上集成布置了两组不同管径的流体接口，分别对应换热介质的进出通路，接口周边做加厚凸台设计，提升管路连接的结构强度；端盖内侧环绕布置多层蓝色螺旋盘管，盘管采用等螺距螺旋排布方式，紧密贴合圆筒壳体内壁，最大化换热接触面积，盘管与端盖接口处做密封连接结构设计，还原实际产品的管路连通逻辑，端盖中心位置设置圆形安装座，用于固定端盖与内部导流结构，安装座周边均匀布置紧固螺孔，保证端盖与壳体的连接密封性。建模过程中采用自顶向下的设计思路，先搭建整体圆筒轮廓与核心换热区域的布局基准，再分别完成壳体、盘管、端盖、接口、支撑脚等零部件的独立建模，各零件间通过装配约束完成组合，未出现干涉问题；渲染阶段针对不同部件的材质特性做了区分处理，钢制外壳采用低反光哑光金属材质，螺旋盘管采用高饱和度蓝色半金属质感，突出内部换热结构的辨识度，端盖与接口采用浅灰蓝色金属材质，区分不同功能部件的材质差异，整体渲染效果真实，能够清晰展现产品的内外结构特征。模型结构设计充分考虑车载场景的使用需求，卧式圆筒形态占用空间规整，螺旋盘管结构能够在有限体积内实现更高的换热效率，支撑脚的安装设计适配车载设备的安装标准，各接口位置预留足够的管路操作空间，整体结构紧凑，换热路径设计合理，可作为车载换热系统设计的参考模型，也可用于散热类产品的结构教学演示。
