带防滑纹理的手持握持式操作手柄结构

这类带防滑纹理的手持握持操作件，常见于各类手动控制阀、小型手持操作机具、设备手动调节机构的末端执行部位，是操作人员与设备直接交互的核心接触部件，其设计合理性直接影响操作的施力效率、长时间握持的疲劳度以及操作动作的精准度。从实际应用场景来看，这类握把结构多适配于需要手动扳动、旋转、推拉完成工况调节的设备端，比如手动管路阀门的操作端、小型工装夹具的锁紧操作端、手持检测设备的握持部位，也可用于部分健身器材、康复训练器械的握持结构，覆盖工业操作、民用机具多个场景。

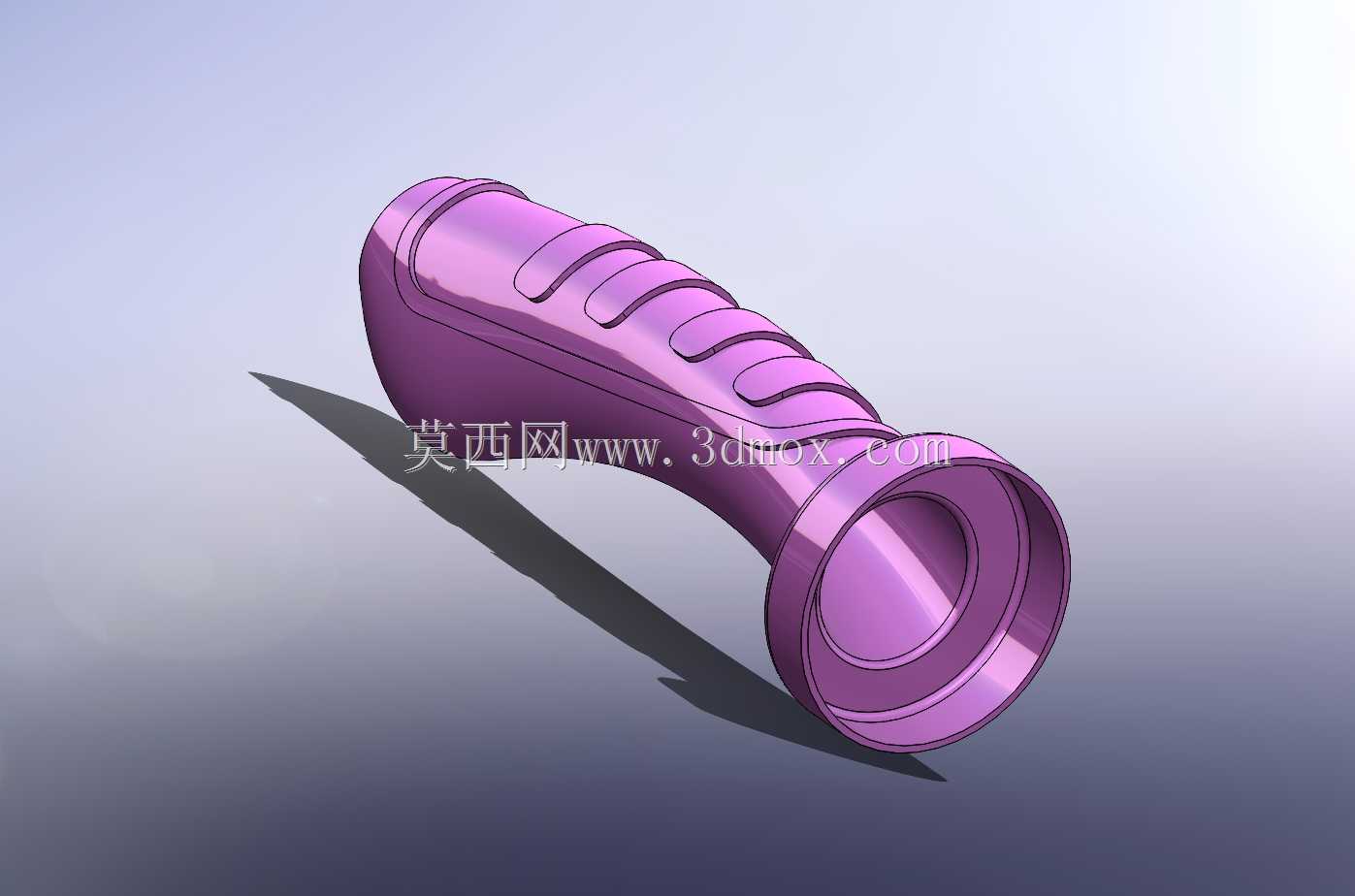

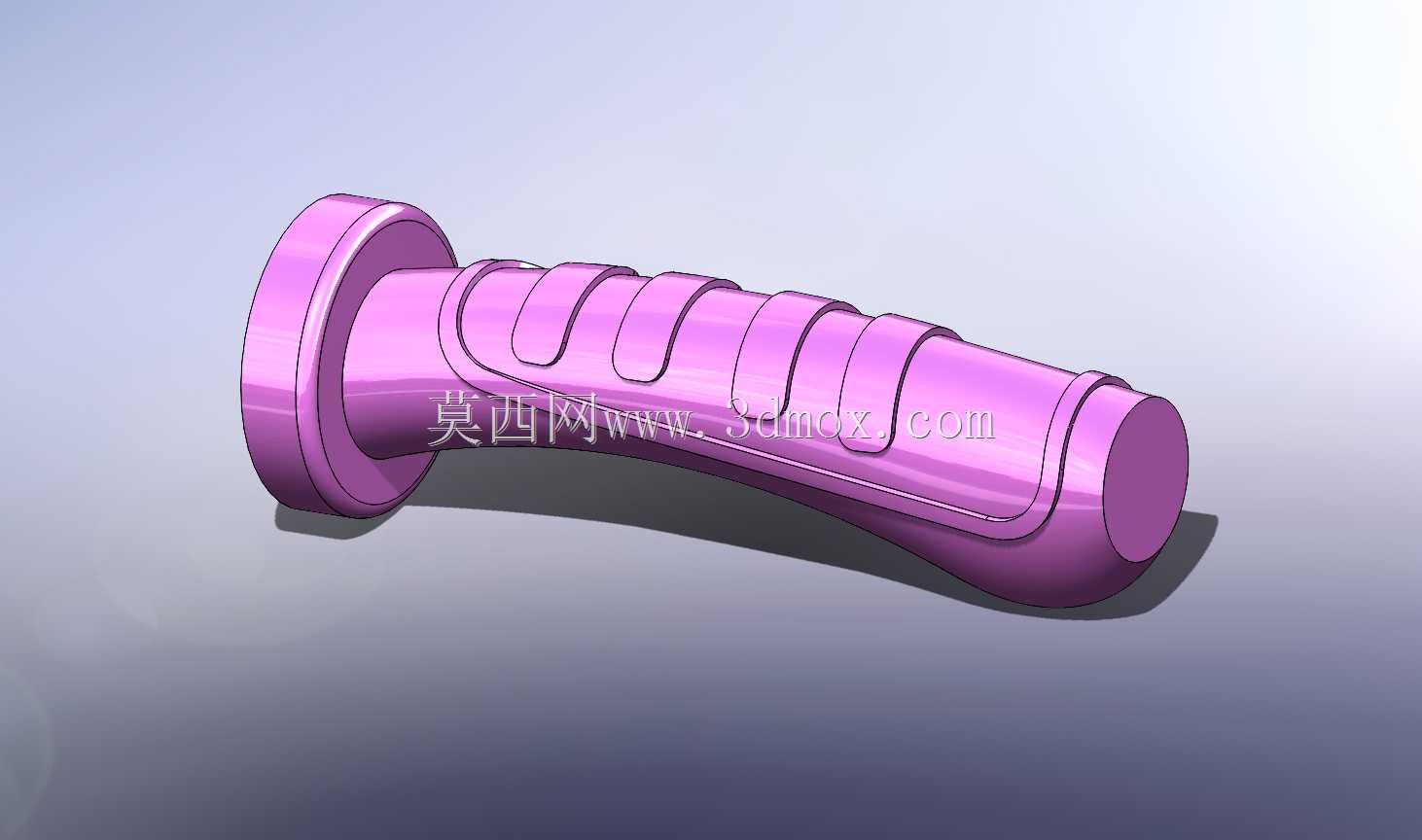

从功能特性层面看，该握把采用一端带限位法兰、一端为封闭圆弧端面的柱形结构，靠近安装侧的法兰盘主要起到两个作用：一是作为握持时的手部限位，防止操作施力过程中手部向安装连接端滑移，避免手部磕碰安装基座或连接结构；二是可以作为轴向定位的基准面，在握把与内部阀杆、操作杆连接时，法兰端面可贴合安装座的端面，控制握把的轴向安装位置，保证连接后整体结构的同轴度，避免操作过程中出现径向晃动。握把主体的曲面设计完全贴合人体手部握持的自然弧度，柱体并非等径直圆柱，而是根据手掌握持时的掌弓形态做了微幅的收腰与弧度过渡，当手掌完全包覆握把时，指根与掌心部位可以和握把表面充分贴合，减少局部应力集中，降低长时间握持操作带来的手部疲劳。

表面的多道环形防滑凹槽是该结构的核心功能设计，凹槽的深度、宽度以及相邻槽的间距都经过适配人手握持的尺寸考量：凹槽宽度刚好可以容纳成年人手指指腹的贴合弧度，深度控制在3mm左右，既可以保证手指握持时的摩擦力，避免沾有少量油污、汗液的情况下出现打滑，又不会因为槽深过大导致握持时出现硌手的问题。相邻防滑槽之间的凸起棱边做了R2左右的圆角过渡，没有尖锐棱角，避免长时间反复握持摩擦造成手部皮肤磨损。握把的封闭端采用圆弧收头设计，没有突出的棱角，一方面是避免操作过程中端部磕碰造成操作人员受伤，另一方面也可以减少端部的应力集中，提升握把整体的结构强度，在承受较大轴向推拉力的时候不会出现端部开裂的问题。

从设计思路上看，该结构优先保证握持的可靠性与操作的舒适性，整体采用对称式柱体结构，没有额外的异形突出结构，既方便采用注塑、模压工艺进行批量生产，也能适配左右手不同操作习惯的人员使用。结构设计时充分考虑了安装连接的兼容性，握把内部可根据不同的连接需求设计成内螺纹孔、带键槽的光孔或者过盈配合孔，可适配金属阀杆、塑料操作杆等不同材质的连接部件，不需要对外部握持结构做改动就可以适配多种安装场景。在材料选择上，这类握把多采用增强尼龙、聚氨酯或者硬质橡胶材质，既具备足够的结构强度，承受操作时的扭转、推拉载荷不会发生断裂变形，又具备合适的表面摩擦力，同时材料本身的耐油污、耐老化特性也能适配工业车间、户外管路等多种复杂使用环境。

关于外形尺寸与安装边界，该类握把的整体长度通常控制在100-120mm区间，刚好适配成年人手掌的握持宽度，握持段的最大直径在30-35mm之间，符合人手握持的最佳直径范围，过大的直径会导致手部无法完全包覆，施力时难以发力，过小的直径则会导致握持时手指过度弯曲，快速提升操作疲劳度。端部法兰的直径比握持段最大直径大8-10mm，突出的法兰边宽度刚好可以抵住手掌的小鱼际部位，起到可靠的限位作用。安装时需要注意，握把连接端与操作杆的配合长度不低于握把总长度的1/3，保证连接的可靠性，避免大力操作时握把与连接杆脱落；法兰端面与安装基座之间需要预留1-2mm的间隙，避免操作旋转过程中法兰端面与基座发生摩擦，增加操作阻力同时磨损部件表面。如果是用于旋转类阀门的操作端，还需要校核握把的旋转半径范围内没有其他突出的设备结构，保证旋转操作时手部不会与周边部件发生磕碰，预留足够的操作空间。

在实际结构验证过程中，这类握把需要通过扭转强度测试、推拉载荷测试以及防滑性能测试：扭转测试中需要在握把表面施加额定操作扭矩的1.5倍载荷，保持1分钟不出现开裂、连接松动的问题；推拉测试中施加额定轴向载荷的2倍，握把与连接杆不出现脱落、结构变形；防滑测试则需要在表面沾有少量水、机油的工况下，握持施力时不出现打滑现象，保证操作的可靠性。此外，握把的表面粗糙度需要控制在Ra3.2-Ra6.3之间，过于光滑的表面会降低摩擦力容易打滑，过于粗糙的表面则会磨损手部皮肤，影响长时间操作的舒适性。
