拉杆式双耳环安装液压执行缸结构

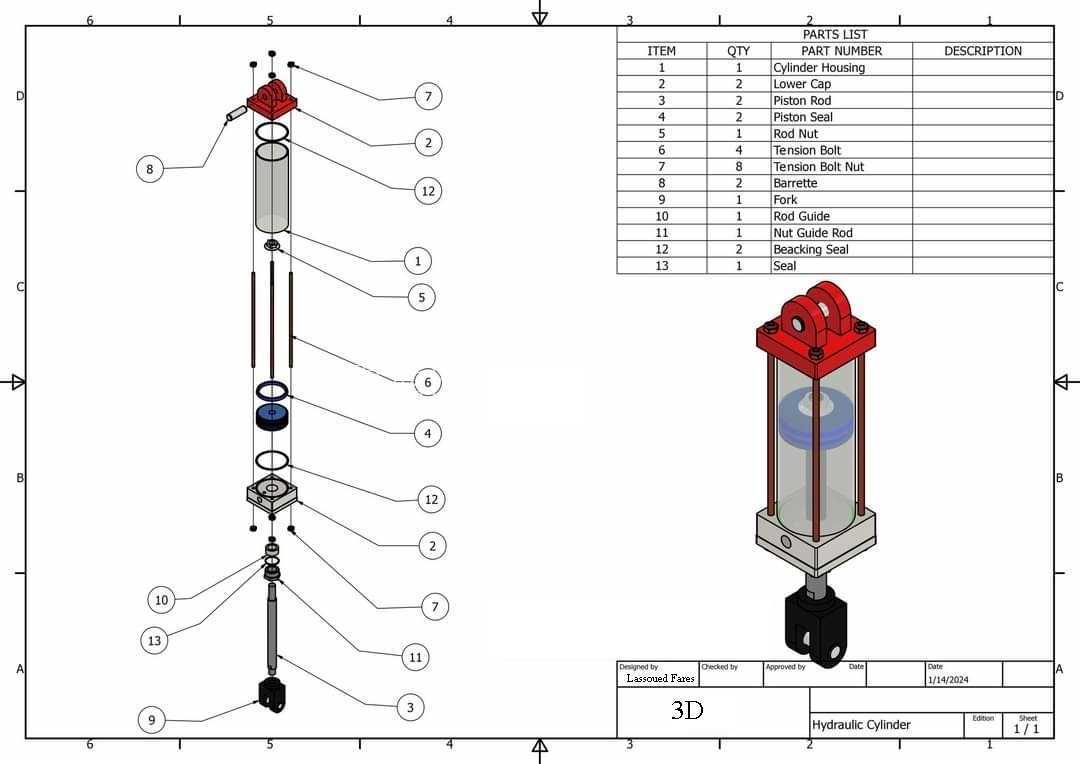

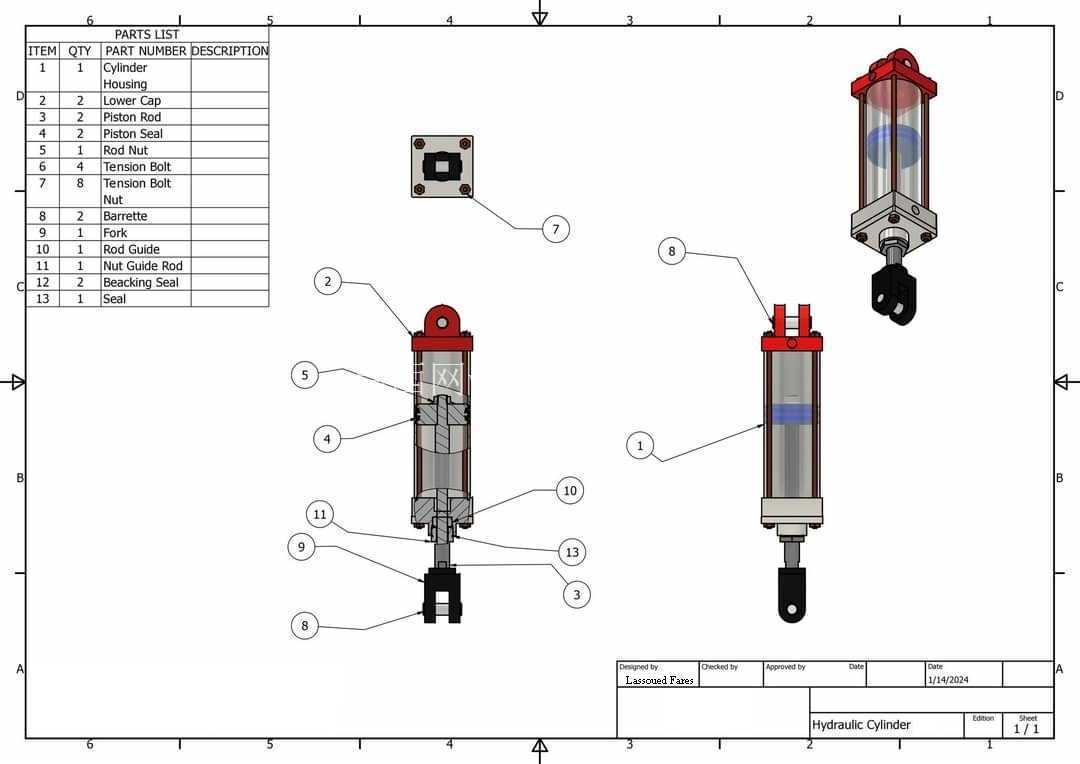

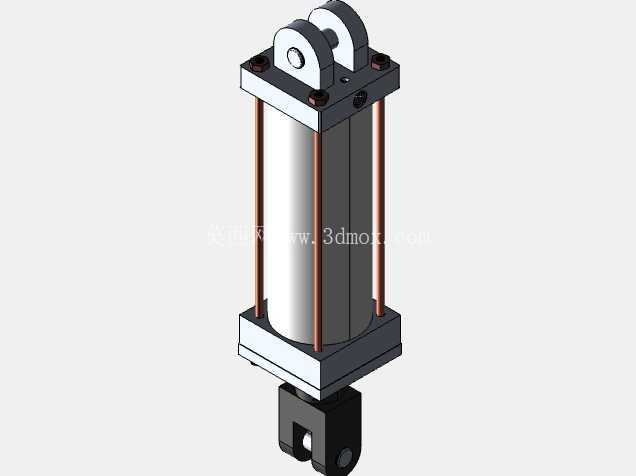

　　在工业液压系统的动力末端执行环节，这类拉杆式结构的液压执行元件是应用覆盖度极广的动力输出部件，从常规的机床工装夹紧工位、自动化生产线的工件推料移位，到工程设备里的作业机构动作驱动、物流设备的举升翻转动作，都能见到同结构元件的身影。不同于焊接缸体的重载液压油缸，这款拉杆式结构的执行元件更适配中低压工况下的频繁往复动作需求，缸筒依靠四根均布的铜质拉杆完成两端端盖的压紧锁固，端盖与缸筒的接合面靠密封件完成静密封，既保证了缸体的承压密封性，也让后期的密封件更换、缸筒内部维护变得更易操作，不需要做破坏性的缸体拆解。从安装适配的角度看，这款执行元件的动力输出端采用了单耳铰轴连接结构，缸体的尾端则是对称双耳环安装位，这种两端铰接的安装方式，能够允许执行元件在动作过程中存在小幅度的摆动角度，刚好适配那些驱动轨迹不是纯直线的联动机构，比如剪叉升降架的驱动臂、工装夹具的摆臂压紧结构、物流输送线的翻转料斗机构，安装时不需要额外做高精度的同轴度找正，只要保证两端铰接销轴的平行度，就能避免缸杆承受额外的径向偏载，大幅延长密封件和导向套的使用寿命。从结构设计的细节来看，缸体的前端盖集成了缸杆导向套与防尘密封结构，导向套的长度做了针对性加长，能够在缸杆伸出至最大行程时，依然提供足够的支撑长度，避免缸杆受侧向力时出现别劲、刮伤缸筒内壁的问题；缸杆末端的连接耳做了加厚处理，销轴孔内预留了润滑脂槽的安装空间，日常维护时可以通过注油嘴完成铰接位的润滑，减少铰接处的磨损间隙。端盖上的内六角紧固螺栓按照对称拧紧的力矩要求排布，每根拉杆的预紧力保持一致，避免端盖受压不均出现局部渗漏的问题。

　　在实际选型适配时，这类执行元件的安装边界需要重点关注几个核心尺寸：首先是尾端双耳环的销轴孔中心距，这个尺寸决定了安装支座的开档宽度，销轴直径要和耳孔尺寸做公差配合，一般选用间隙配合满足铰接转动需求；其次是缸体的总长度与行程的对应关系，要核算缸杆完全缩回时的安装中心距，以及完全伸出时的最大中心距，避免机构运动到极限位置时出现缸体顶死、或者行程不足无法到位的问题；另外缸筒的外径尺寸决定了安装时周边的避让空间，尤其是在紧凑的设备内部布局时，要给四根拉杆的螺母预留足够的扳手操作空间，方便后期的维护拆装。

　　从功能特性上看，这款执行元件的缸筒内壁做了高精度珩磨处理，表面粗糙度控制在适合密封件往复运动的区间，能够减少活塞密封件的摩擦损耗，降低动作过程中的内泄漏量，保证动力输出的稳定性；活塞部位采用了组合式密封结构，既有承压用的密封圈，也有导向用的支撑环，避免活塞在缸筒内直接接触金属内壁，减少往复动作时的卡滞风险。在实际的设备调试场景中，这类拉杆式执行元件可以通过调整进出油口的流量来控制动作速度，两端的端盖上也预留了缓冲阀的安装位置，在行程末端可以实现缓冲减速，避免活塞直接撞击端盖产生冲击噪音，也能减少机构的刚性碰撞损耗。

　　很多做非标设备设计的工程师在布局液压系统时，会优先选用这类标准化结构的执行元件，一方面是安装尺寸的通用性强，不同厂家的同规格产品互换性好，后期备件采购不需要做额外的结构改动；另一方面是拉杆式结构的拆解维护难度低，车间的维护人员不需要专用工具就能完成密封件的更换，相比焊接式缸体的维护成本低很多。在三维建模的过程中，这类元件的建模需要重点关注各个配合面的公差匹配，比如缸筒和端盖的配合止口尺寸、导向套和缸杆的配合间隙、铰接孔的同轴度要求，这些细节直接影响到后续生成工程图时的加工合理性，也能在虚拟装配阶段提前发现安装干涉的问题，比如缸杆伸出时是否会和周边的管线、支架产生碰撞，尾端铰接摆动时缸体是否会和安装支座产生剐蹭，提前在建模阶段规避这些问题，就能减少现场安装调试时的整改工作量。
