模块化拼装3D打印滚珠轨道玩具

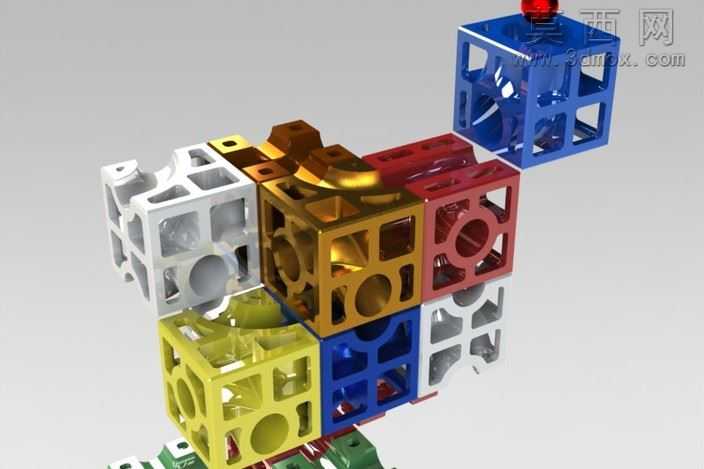

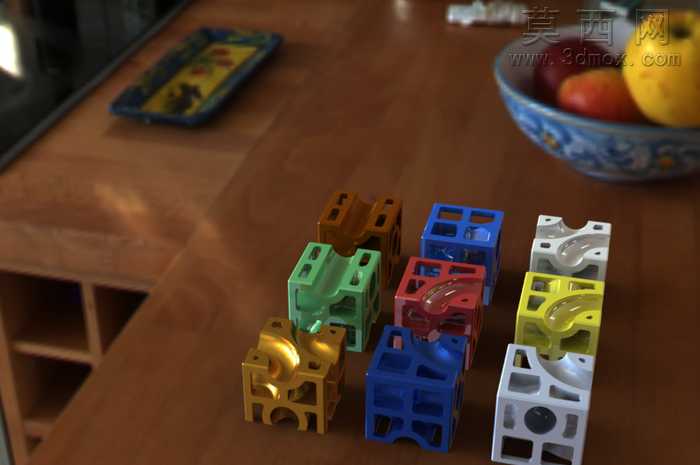

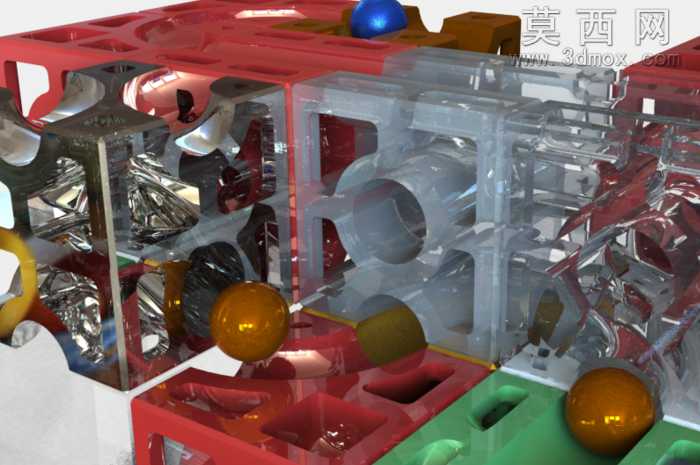

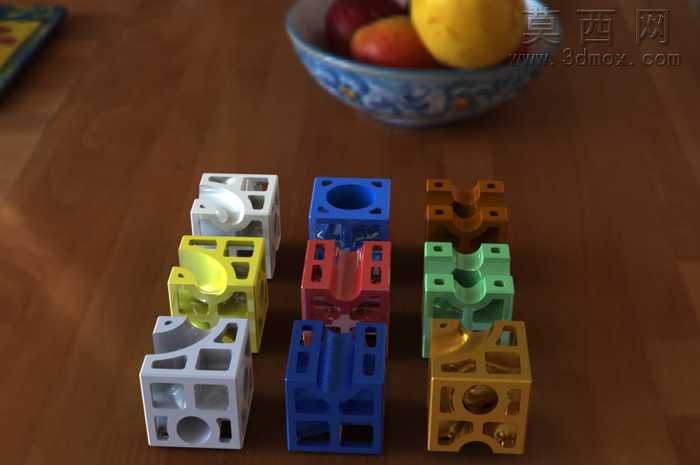

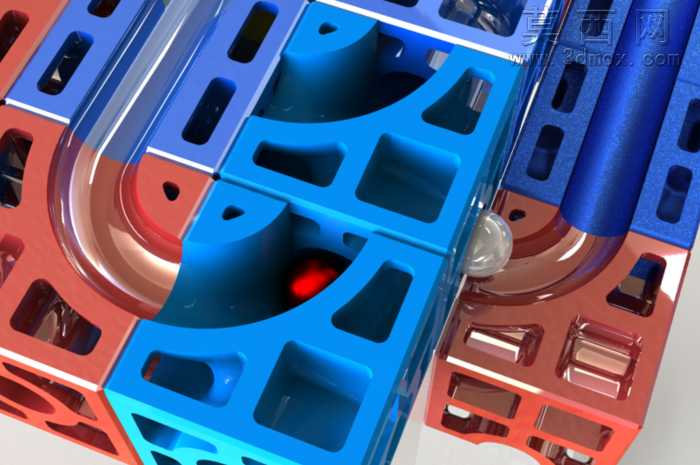

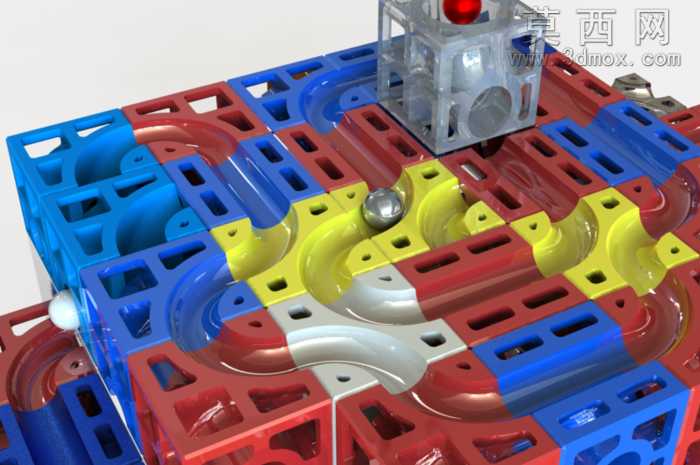

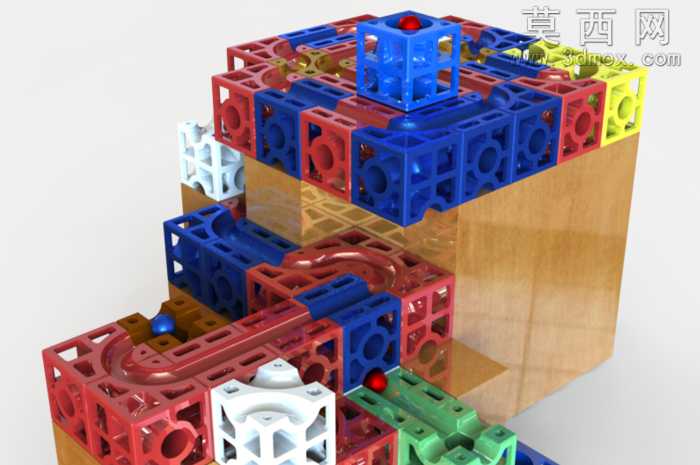

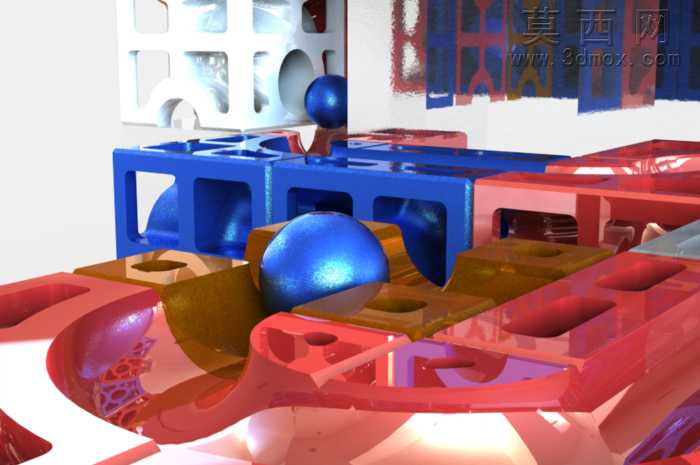

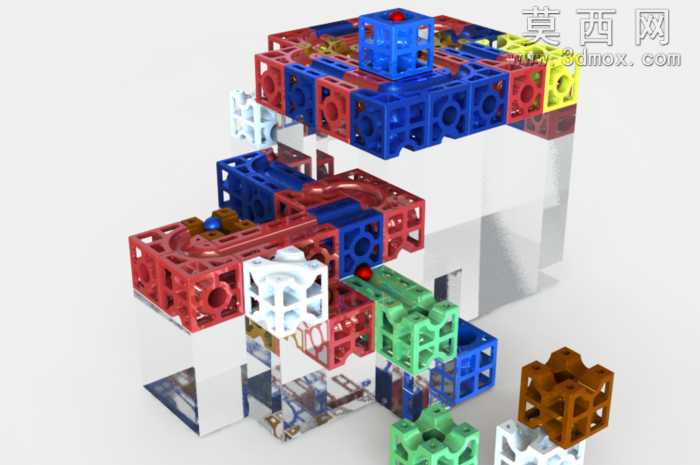

本作品为适配3D打印制作的模块化滚珠轨道结构，整体以5厘米边长的立方体作为基础单元模块，在三维建模阶段针对FDM3D打印的工艺特性做了全流程适配优化。建模过程中首先对经典滚珠轨道结构做了重构设计，将原本实木模块的复杂曲面做了壁厚均匀化处理，所有结构壁厚统一控制在1.8mm，匹配常规3D打印喷嘴的出料宽度，避免打印过程中出现壁厚不均导致的翘曲、填充不足问题。每个立方体模块内部设计有不同走向的贯通隧道结构，隧道内径统一为12mm，适配标准10mm直径的玻璃滚珠通行，隧道衔接处做了R2mm的圆角过渡处理，消除直角结构带来的滚珠卡顿风险，同时在建模时移除了所有非必要的冗余实体结构，在保证模块结构强度的前提下最大限度降低打印耗材用量。不同功能的模块分别设计了直通行进、转弯换向、下落衔接等不同的轨道结构，模块的六个外表面统一设计了可互相嵌合的定位卡扣结构，卡扣采用0.2mm的间隙配合公差，既可以保证不同模块拼接时的定位精度，让相邻模块的隧道接口完全对齐无错位，又能实现模块间的轻松拆装，支持使用者自由组合拼接出不同走向的滚珠行进路径。渲染阶段针对不同模块分别赋予了差异化的材质表现，白色模块采用哑光PLA塑料材质，添加细微的层纹质感还原真实3D打印的表面效果，金色模块采用金属质感PLA材质，调整金属度参数至0.7、粗糙度0.3，模拟金属耗材打印后的半光泽金属质感，红色、蓝色、黄色模块分别采用高饱和度的纯色哑光塑料材质，通过色彩区分不同功能模块的同时，让整体拼装完成的作品视觉层次更丰富。设计思路上打破了传统滚珠轨道固定结构的限制，以标准化立方体模块为基础单元，使用者可以根据自身创意自由堆叠组合，搭建出复杂度不同的滚珠行进路径，兼具可玩性与拓展性，所有模块均做了无支撑打印优化，隧道内部无需添加打印支撑，打印完成后仅需简单去除底部 raft 即可直接投入使用，大幅降低了3D打印制作的门槛与后处理工作量。
