轮式洗砂机工业选矿设备三维设计作品

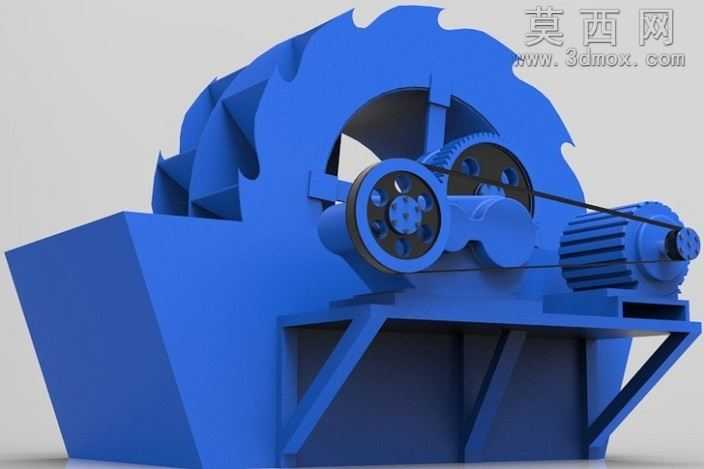

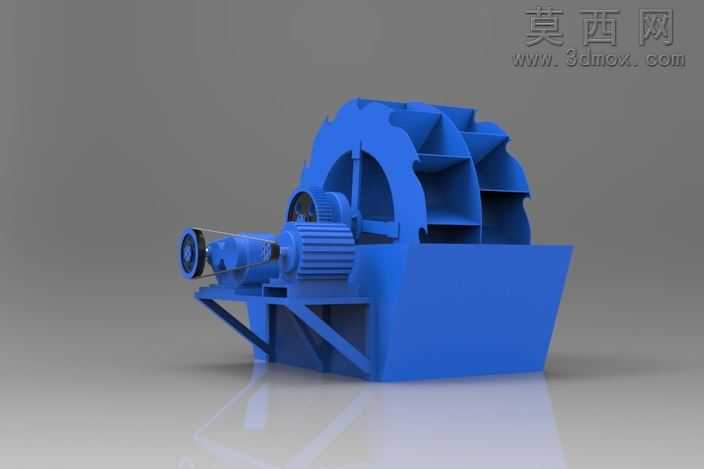

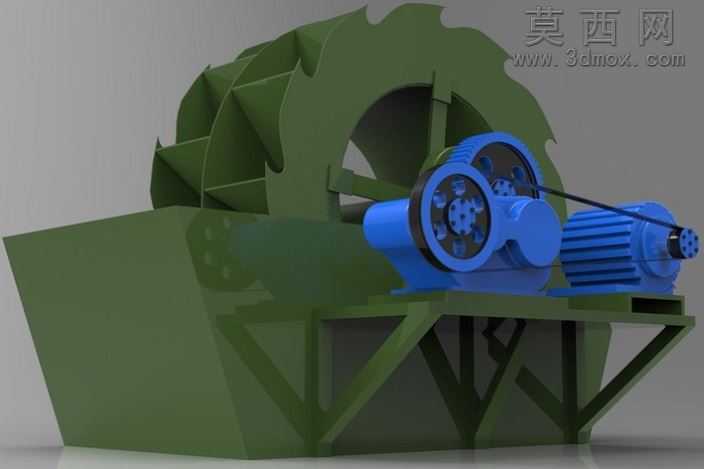

本作品为轮式洗砂机的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循矿山选矿设备的实际生产尺寸比例进行绘制，整体模型无破面、无冗余特征，各部件装配约束完全符合机械运动逻辑。模型主体包含槽式洗砂槽体、轮式捞砂叶轮、传动齿轮组、皮带传动机构、驱动电机、机架支撑结构六大核心模块，其中槽体采用加厚钣金焊接结构的建模逻辑，还原了实际设备中耐磨钢板的拼接形态，对槽体底部的斜向溜料结构、侧边的溢流口结构都做了精细化还原，保证结构功能的可视化呈现。轮式捞砂叶轮作为核心工作部件，建模时对叶片的弧形曲面做了曲率连续处理，还原了实际叶片的耐磨衬板安装位、叶轮辐板的减重孔结构，叶轮与中心转轴的配合位、两端的轴承安装位都按照标准机械公差做了配合约束，可直接用于后续的工程图导出与运动仿真。传动部分还原了大小啮合齿轮的齿形参数，齿轮与转轴的键连接结构、皮带轮的轮槽结构、三角皮带的张紧形态都做了写实建模，驱动电机采用标准Y系列三相异步电机的通用模型，还原了电机的散热筋、接线盒、输出轴端盖等细节结构，电机与机架的安装螺栓孔位、减震垫结构都做了对应设计。渲染阶段采用哑光工业蓝作为主体设备材质，还原了矿山设备常用的耐磨防锈漆质感，对金属传动部件赋予了磨砂金属材质，皮带部件赋予了黑色橡胶材质，机架支撑的三角筋板结构做了焊接纹理的细节处理，整体渲染光影采用工业产品展示常用的柔光顶光搭配侧方补光，清晰呈现各部件的结构层次与装配关系。设计思路围绕砂石清洗作业的实际工况展开，在保证结构外观还原度的基础上，兼顾了模型的可编辑性，所有特征均保留参数化建模历史，可根据不同产能需求调整叶轮直径、槽体容积、电机功率等核心参数，模型可用于选矿设备的方案展示、教学演示、结构优化参考等场景，完整呈现了轮式洗砂机从动力输入到砂石捞取、清洗、出料的全流程结构逻辑，对设备内部的传动路径、支撑受力结构都做了清晰的可视化表达，能够直观展现该类洗砂设备的工作原理与结构组成。
